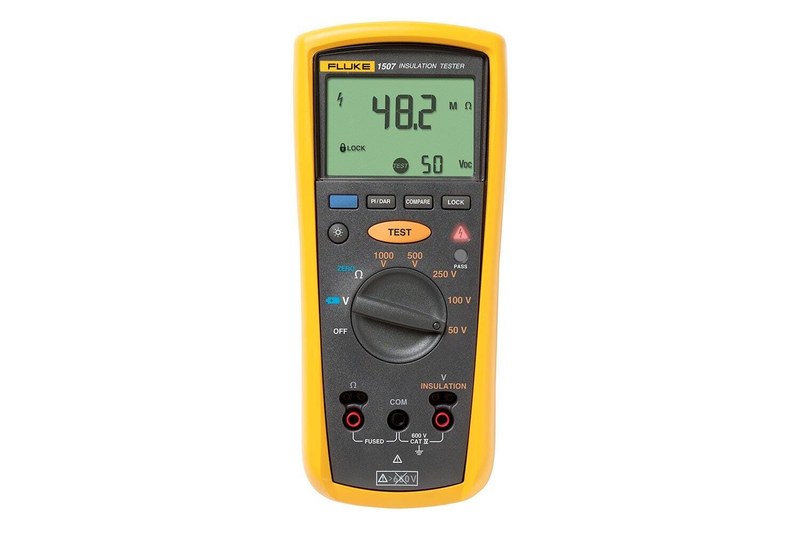

Мегаомметр Fluke 1507 — точные измерения изоляции в промышленных и электротехнических системах

Цифровой мегаомметр Fluke 1507 применяется для контроля сопротивления изоляции кабельных линий, электродвигателей, распределительных устройств, цепей управления и другого электрооборудования. Прибор формирует заданное постоянное испытательное напряжение, измеряет ток утечки и рассчитывает сопротивление изоляционного участка. Такой метод позволяет выявлять ухудшение диэлектрических свойств, связанное со старением материалов, увлажнением, загрязнением или повреждением оболочки. Fluke 1507 рассчитан на эксплуатационные и диагностические работы, где требуется сочетание широкого диапазона измерений, нескольких уровней тестового напряжения и базовых функций цифрового мультиметра.

Измерительные параметры

Fluke 1507 поддерживает пять фиксированных уровней испытательного напряжения. Это позволяет согласовать режим проверки с электрическими параметрами объекта. Диапазон сопротивления изоляции достигает 10 ГОм, поэтому прибор пригоден для проверки цепей с различным состоянием изоляции:

• испытательные напряжения 50, 100, 250, 500 и 1000 В,
• измерение сопротивления изоляции до 10 ГОм,
• измерение переменного и постоянного напряжения до 600 В,
• измерение сопротивления низковольтной цепи,
• контроль непрерывности с акустической индикацией,
• автоматический выбор диапазона,
• удержание результата на дисплее,
• автоматическое отключение питания.

Напряжения 500 и 1000 В используются при контроле силовой проводки, кабелей и обмоток оборудования соответствующего класса.

Принцип работы

При запуске теста внутренний преобразователь создает постоянное напряжение выбранного уровня и подает его на исследуемый участок. Изоляция пропускает малый ток, зависящий от ее состояния, температуры, влажности и поверхностных загрязнений. Электронный тракт измеряет ток и вычисляет сопротивление по отношению приложенного напряжения к току утечки. Результат выводится на цифровой дисплей и включает в себя:

• формирование стабилизированного испытательного напряжения,
• подача напряжения на отключенную от питания цепь,
• измерение тока, проходящего через изоляцию,
• вычисление сопротивления электронной схемой,
• цифровое отображение полученного значения,
• автоматический разряд емкостного объекта после теста,
• блокировка испытания при наличии внешнего напряжения.

Автоматический разряд важен при работе с длинными кабелями и обмотками электрических машин. Такие объекты способны сохранять заряд после завершения проверки, поэтому отведение остаточного потенциала снижает риск поражения током.

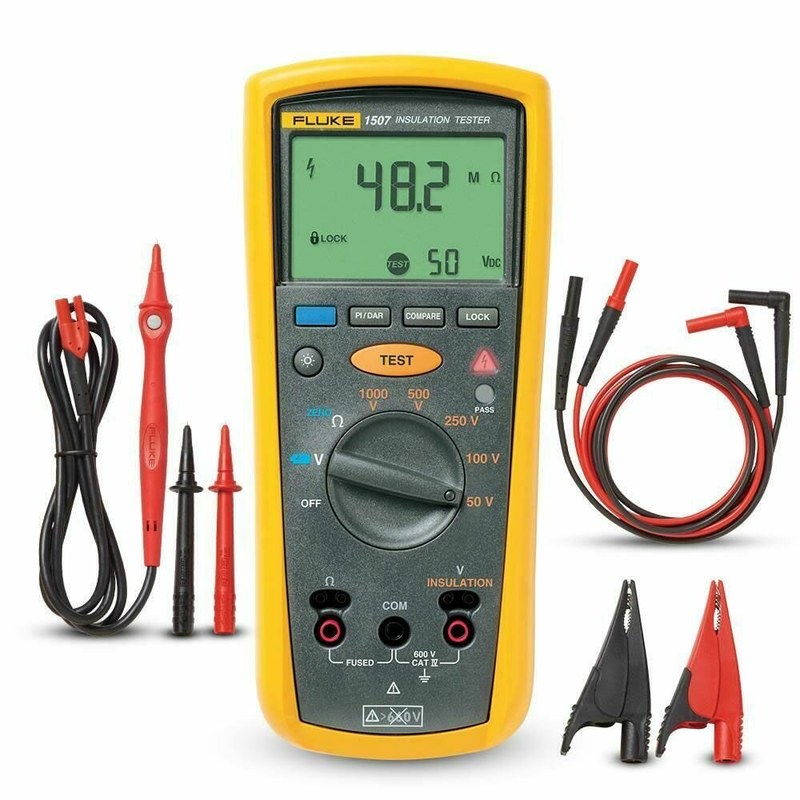

Конструкция и управление

Прибор выполнен в переносном корпусе для работы в производственных помещениях, электрощитовых и на объектах технического обслуживания. Основные режимы выбираются поворотным переключателем. Отдельная кнопка запускает испытание изоляции, а экран отображает измеренное значение, единицы и служебные индикаторы:

• прочный переносной корпус,
• поворотный селектор режимов,
• кнопка запуска высоковольтного теста,
• цифровой дисплей,
• входные гнезда для измерительных проводов,
• индикация обнаруженного напряжения,
• питание от батарей,
• режим фиксации испытания.

Фиксация тестового режима удобна при длительной выдержке объекта под напряжением: оператору не требуется постоянно удерживать кнопку запуска.

Порядок безопасного применения

Испытание сопротивления изоляции проводится только на обесточенном объекте. Электронные устройства, чувствительные к высокому постоянному напряжению, должны быть отключены от проверяемой цепи в соответствии с документацией оборудования. После завершения теста необходимо дождаться разряда емкостных элементов:

• отключение объекта от источника питания,
• проверка отсутствия напряжения,
• подключение измерительных проводов,
• выбор требуемого испытательного уровня,
• запуск теста и ожидание стабильного показания,
• фиксация результата,
• завершение испытания,
• контроль отсутствия остаточного заряда.

При наличии внешнего напряжения высоковольтный тест проводить нельзя. Защитная логика Fluke 1507 предупреждает о напряжении в исследуемой цепи и препятствует некорректному запуску режима измерения изоляции. Инженерная интерпретация результатовСопротивление изоляции оценивают с учетом типа оборудования, рабочего напряжения, температуры, требований эксплуатационной документации и результатов предыдущих проверок. Снижение показаний может указывать на старение диэлектрика, попадание влаги, загрязнение поверхности, повреждение оболочки или ухудшение состояния обмотки. Для корректного сравнения измерения желательно выполнять при одинаковом испытательном напряжении и сопоставимой температуре. Fluke 1507 применяют при обслуживании электродвигателей, кабельных трасс, распределительных шкафов, нагревательных элементов, монтажной проводки и электрических машин. Цифровое отображение упрощает регистрацию результатов.

Таким образом, цифровой мегаомметр Fluke 1507 предназначен для проверки состояния электрической изоляции и базового контроля цепей. Испытательные напряжения 50–1000 В, диапазон до 10 ГОм, измерение напряжения и сопротивления, прозвонка, автоматический разряд и блокировка при внешнем напряжении обеспечивают его применимость в эксплуатационной диагностике. Прибор подходит для регулярного контроля кабелей, обмоток, распределительных устройств и промышленной электропроводки. Компания «Олниса» осуществляет поставку промышленного оборудования, включая цифровые измерительные приборы Fluke для задач технической эксплуатации и диагностики.
