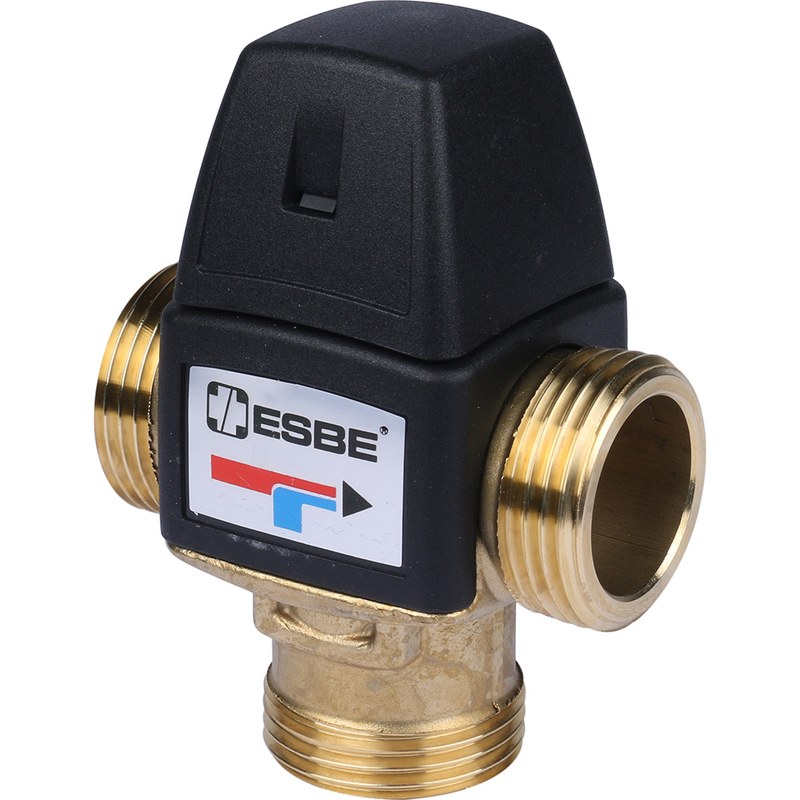

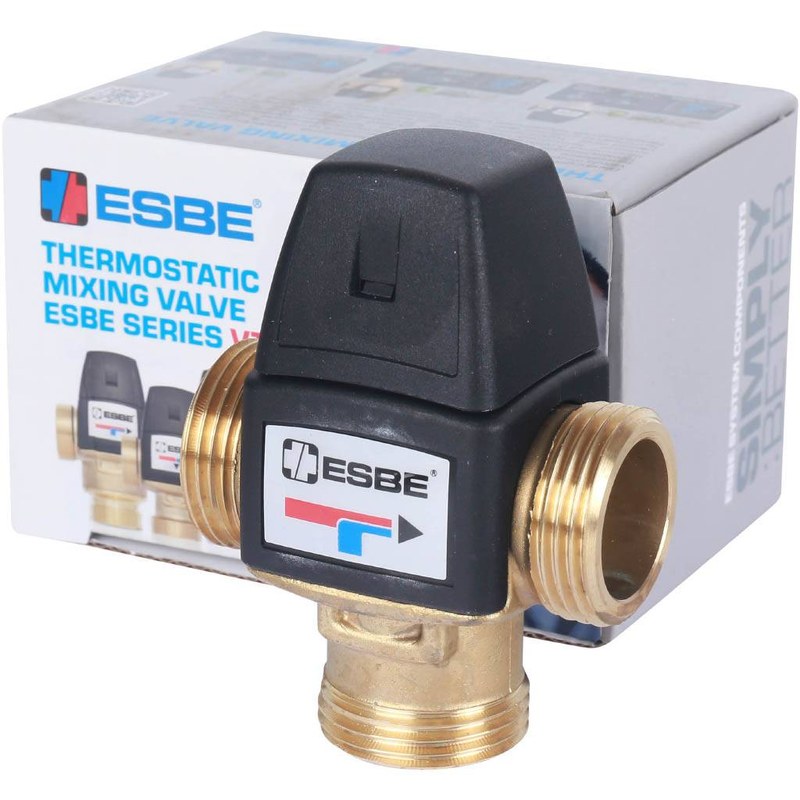

Термостатический клапан ESBE VTA322 31100500 — точное регулирование температуры воды
Термостатический клапан ESBE VTA322 относится к смесительной арматуре, применяемой для автоматического поддержания температуры воды на заданном уровне без внешнего электропривода. Устройство изменяет соотношение горячего и холодного потоков в зависимости от температуры смешанной среды. Такая схема используется в системах горячего водоснабжения, санитарно-технических установках и локальных узлах подготовки воды, где требуется ограничение температуры и устойчивый тепловой режим.
Технические характеристики
VTA322 выпускается в нескольких исполнениях, различающихся присоединительными параметрами и диапазонами настройки. Конкретную модификацию соотносят с расчетным расходом, температурным режимом и гидравлическими характеристиками системы. Основные параметры:
- максимальное рабочее давление до 1,0 МПа,
- допустимая температура рабочей среды до 95 C,
- термостатическое регулирование без внешнего питания,
- резьбовое присоединение к трубопроводу,
- регулируемый температурный диапазон в зависимости от исполнения,
- корпус из коррозионно-стойкого металлического сплава,
- рабочая среда — вода.
Пропускную способность выбирают по расчетному расходу и перепаду давления. Недостаточный напор ухудшает смешение, а чрезмерный перепад повышает нагрузку на регулирующий элемент арматуры.
Особенности конструкции
Корпус выполнен в трехпортовой конфигурации. Два патрубка служат для подачи горячей и холодной воды, третий — для отвода смешанного потока. Внутри расположены термостатический чувствительный элемент, подвижный регулирующий орган, направляющие детали и уплотнения. Термочувствительный узел воспринимает температуру смешанной среды и задает положение регулирующего органа. Основные конструктивные элементы:
- металлический корпус с тремя гидравлическими каналами,
- термостатический элемент с температурно-зависимым перемещением,
- регулирующий затвор, изменяющий проходные сечения входов,
- механизм предварительной установки температуры,
- уплотнения, разделяющие внутренние полости,
- резьбовые участки для монтажа в трубопровод.
Конструкция не требует сервопривода, контроллера или внешнего датчика. Это позволяет применять клапан в автономных узлах с минимальным количеством электрических компонентов. Направление потоков должно соответствовать маркировке корпуса: неправильное подключение нарушает схему смешения и вызывает нестабильность выходной температуры.
Принцип работы
Термостатический элемент изменяет положение под воздействием температуры смешанной воды и передает перемещение регулирующему органу. Если температура на выходе превышает установленное значение, проход горячего канала сокращается, а доля холодной воды возрастает. При понижении температуры происходит обратное перераспределение. Последовательность регулирования:
- горячая и холодная вода поступают к соответствующим входам,
- потоки объединяются во внутренней полости,
- термостатический элемент реагирует на результирующую температуру,
- регулирующий механизм изменяет соотношение проходных сечений,
- температура смешанного потока возвращается к установленному уровню.
Регулирование происходит непрерывно и механически. Динамика реакции зависит от тепловой инерции чувствительного элемента, изменения расхода и перепадов давления. Для корректной работы необходимо обеспечить подачу обоих потоков в расчетных гидравлических условиях.
Монтаж и эксплуатация
При установке ESBE VTA322 соблюдают направление потоков, доступность регулировочного узла и отсутствие механической нагрузки от трубопровода. Перед вводом системы рекомендуется удалить загрязнения, способные ограничить движение внутренних деталей или повредить уплотнения. Основные требования:
- давление не превышает допустимого значения,
- горячий, холодный и смешанный каналы подключены правильно,
- внутренние детали защищены от механических загрязнений,
- трубопровод не передает на корпус значительные усилия,
- температура проверяется после стабилизации рабочего режима,
- резьбовые соединения сохраняют герметичность.
Области применения
ESBE VTA322 используют в узлах, где требуется локальное смешение горячей и холодной воды без электропривода. Клапан подходит для санитарно-технических систем, небольших контуров горячего водоснабжения и участков подготовки воды перед потребителями. Типовые области использования:
- узлы горячего водоснабжения зданий,
- санитарные точки с требованием стабилизации температуры,
- системы подготовки воды перед группой потребителей,
- локальные смесительные контуры,
- инженерные установки с автономным температурным регулированием.
Таким образом, термостатический клапан ESBE VTA322 представляет собой автономный механический регулятор температуры смешанной воды, объединяющий трехходовую гидравлическую схему, термочувствительный элемент и встроенный регулирующий механизм. Его применение обеспечивает стабилизацию выходной температуры без электропитания и внешней автоматики при корректном гидравлическом расчете, правильном монтаже и соблюдении допустимых рабочих параметров. Компания «Олниса» осуществляет поставку промышленного оборудования ESBE, включая термостатические клапаны VTA322, для инженерных систем различного назначения.
