Инфракрасный термометр Fluke 59 MAX — бесконтактный контроль температуры оборудования
Fluke 59 MAX представляет собой переносной инфракрасный термометр для бесконтактного измерения температуры поверхности оборудования, конструкций и технологических объектов. Прибор рассчитан на эксплуатационные службы и инженеров, которым требуется оперативный контроль нагрева без контакта с объектом. Принцип измерения основан на регистрации собственного инфракрасного излучения поверхности с последующим преобразованием принятой энергии в температурное значение. Метод применим к движущимся деталям, нагретым зонам и труднодоступным участкам.
Технические характеристики
Рабочие параметры Fluke 59 MAX определяют область его практического применения. Ключевые характеристики прибора:
- диапазон измеряемой температуры от -30 до 350 C,
- оптическое разрешение 8:1,
- регулируемый коэффициент излучения от 0,10 до 1,00,
- спектральный диапазон инфракрасного приемника 8–14 мкм,
- разрешение дисплея 0,1 C,
- типовое время отклика около 500 мс,
- переключение отображения между C и F,
- лазерное целеуказание,
- функции фиксации минимального, максимального и среднего значения,
- режим удержания результата на дисплее.
Точность зависит от свойств поверхности, условий среды и дистанции. Прибор определяет температуру по площади измерительного пятна. Соотношение 8:1 означает, что с увеличением расстояния до объекта пропорционально возрастает диаметр контролируемой зоны. При проверке малых деталей измерительное пятно должно полностью размещаться внутри исследуемой поверхности.
Принцип действия
Оптическая система принимает тепловое излучение поверхности и направляет его на чувствительный элемент. Детектор формирует электрический сигнал, связанный с интенсивностью принятого инфракрасного излучения. Электронная схема обрабатывает сигнал, учитывает введенный коэффициент излучения и преобразует результат в температурное значение. Расчет выполняется автоматически. Последовательность измерения включает:
- наведение оптической оси на контролируемую поверхность,
- определение зоны измерения с учетом дистанции,
- прием инфракрасного излучения оптической системой,
- преобразование излучения чувствительным элементом в электрический сигнал,
- коррекцию результата по коэффициенту излучения,
- цифровую обработку и расчет температуры,
- вывод значения на дисплей.
Коэффициент излучения особенно важен при работе с металлическими, окрашенными и окисленными поверхностями. Матовые покрытия обычно имеют более высокий коэффициент излучения и дают более устойчивый результат. Полированные металлы способны отражать внешнее тепловое излучение, увеличивая методическую погрешность. Для достоверного контроля требуется корректно задавать коэффициент излучения и учитывать влияние внешних источников тепла.
Конструктивные особенности

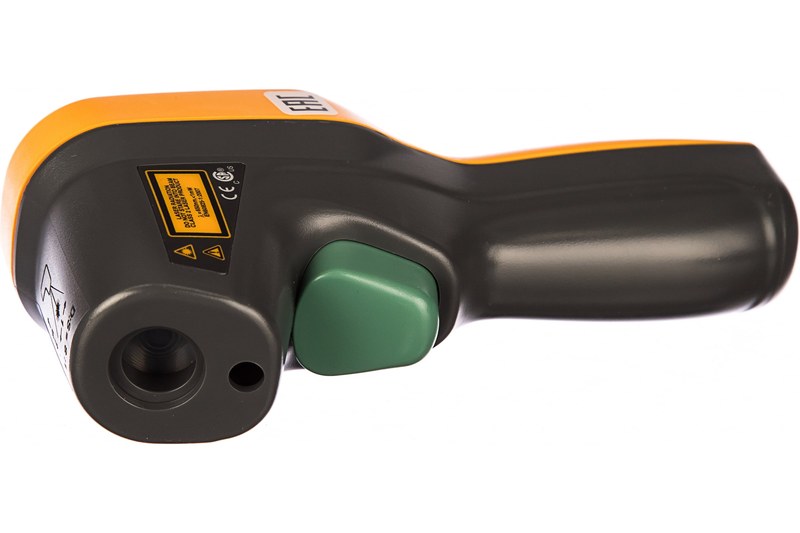

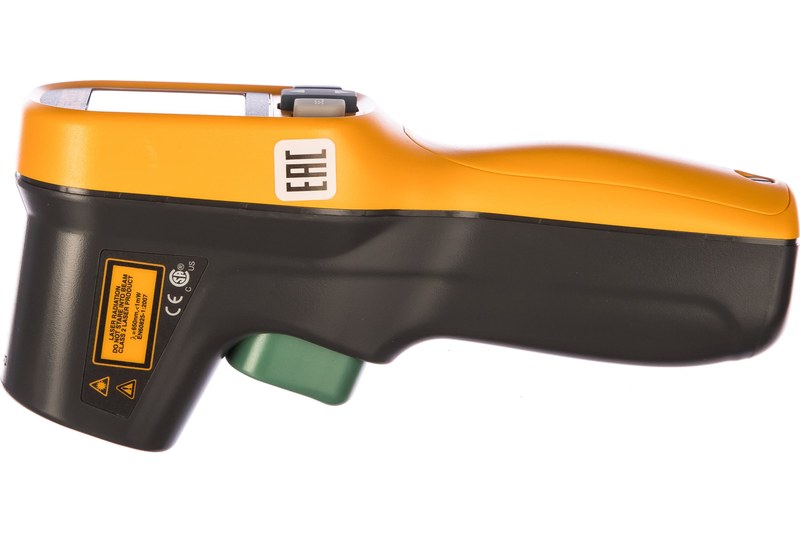

Корпус Fluke 59 MAX выполнен в ручном формате для работы одной рукой. Органы управления позволяют запускать измерение, переключать режимы и считывать показания без изменения рабочего хвата. Лазерный указатель облегчает наведение, но не обозначает фактическую границу измерительного пятна, а служит ориентиром направления. Основные конструктивные элементы:
- инфракрасная оптическая система,
- термочувствительный приемник,
- электронный измерительный тракт,
- лазерный указатель,
- цифровой дисплей,
- клавиши настройки,
- пусковой курок измерения,
- автономный источник питания,
- защитный корпус.
Портативное исполнение удобно для маршрутной диагностики. Бесконтактный метод ускоряет сравнение температуры однотипных элементов. При этом контролируемая поверхность должна находиться в поле зрения прибора, а измерительное пятно не должно захватывать соседние участки с заметно отличающейся температурой.
Функциональные режимы
Встроенные режимы поддерживают единичные измерения и поиск изменения нагрева вдоль оборудования. Функции минимального и максимального значения полезны при поиске локальных перегретых зон, а усреднение помогает оценивать общий температурный уровень поверхности. Удержание результата облегчает считывание после измерения в неудобном положении. К основным функциям относятся:
- фиксация максимальной температуры,
- фиксация минимальной температуры,
- расчет среднего значения,
- удержание показания,
- настройка коэффициента излучения,
- переключение единиц измерения,
- лазерное наведение.
Области применения
Fluke 59 MAX используют для оперативной оценки температурного состояния оборудования и выявления отклонений от нормального теплового режима. Для сравнения однотипных узлов сохраняют одинаковую дистанцию и сходные условия. Типовые направления применения:
- контроль нагрева электрических шкафов и распределительных устройств,
- проверка температуры корпусов электродвигателей и приводов,
- оценка нагрева подшипниковых узлов,
- контроль элементов систем отопления и вентиляции,
- проверка трубопроводов и теплообменных поверхностей,
- сопоставление температуры однотипных механических соединений,
- поиск локальных зон перегрева технологического оборудования,
- контроль нагретых деталей без физического контакта.
При эксплуатации учитывают, что прибор измеряет температуру поверхности, а не внутреннюю температуру объекта. Прозрачные преграды могут искажать результат, поскольку прибор регистрирует излучение доступной ему поверхности. При инженерной диагностике показания следует сопоставлять с нагрузкой, режимом работы и допустимой температурой конкретного узла.
Таким образом, Fluke 59 MAX — компактный инфракрасный прибор для оперативного контроля температуры поверхностей. Оптическое разрешение 8:1, регулируемый коэффициент излучения, лазерное наведение, быстрый отклик и функции фиксации экстремальных и средних значений обеспечивают работу в электротехнических, механических и инженерных системах. Достоверность результата определяется правильным выбором дистанции, учетом свойств поверхности и соблюдением геометрии измерения. Компания «Олниса» поставляет промышленное оборудование, включая инфракрасные термометры Fluke 59 MAX, для предприятий и эксплуатационных организаций.
