Калибратор Fluke 715 — точная диагностика промышленных сигналов
Fluke 715 — портативный калибратор напряжения и токовых петель, применяемый при проверке, настройке и функциональном контроле средств промышленной автоматики. Прибор ориентирован на обслуживание контуров 0–20 и 4–20 мА, а также цепей постоянного напряжения, связанных с датчиками, преобразователями, программируемыми контроллерами и вторичными приборами. Модель совмещает измерение и формирование электрических сигналов, режим имитации токового передатчика и встроенное питание петли.
Измерительные функции
Калибратор работает как измеритель и источник нормированных электрических сигналов. В режиме измерения он контролирует ток в петле либо постоянное напряжение на выходах полевых приборов и устройств управления. В режиме источника Fluke 715 формирует заданное значение напряжения или тока для подачи тестового сигнала на вход контроллера, индикатора или регистратора. Для токовых каналов предусмотрена индикация в миллиамперах и процентах диапазона 4–20 мА, где 4 мА соответствуют 0 %, а 20 мА — 100 %. Это упрощает проверку нулевой точки, верхнего предела и промежуточных значений шкалы. Основные функциональные параметры прибора:
- диапазон измерения, формирования и имитации тока от 0 до 24 мА,
- разрешение по току 0,001 мА,
- погрешность токовых операций 0,01 % показания плюс 2 единицы младшего разряда,
- диапазон измерения и формирования милливольтового сигнала от 0 до 200 мВ,
- разрешение в диапазоне милливольт 0,01 мВ,
- погрешность милливольтового канала 0,015 % показания плюс 2 единицы младшего разряда,
- диапазон измерения и формирования постоянного напряжения от 0 до 20 В,
- разрешение по напряжению 0,001 В,
- погрешность канала напряжения 0,01 % показания плюс 2 единицы младшего разряда,
- встроенное питание токовой петли 24 В постоянного тока с допуском ±10 %.
Работа с токовой петлей
Fluke 715 способен выдавать ток самостоятельно либо работать в режиме имитации передатчика, поглощая ток от внешнего источника петли. Второй вариант используется, когда требуется проверить входную цепь системы управления так, как если бы к ней был подключен двухпроводный преобразователь. Нагрузочная способность источника тока зависит от состояния батареи. При токе 20 мА допускается нагрузка до 1000 Ом, если напряжение батареи выше 6,8 В, и до 700 Ом при уровне батареи от 5,8 до 6,8 В. Достаточный запас по нагрузке обеспечивает установление заданного тока без выхода источника из рабочего режима.
Формирование тестовых последовательностей
Для проверки линейности и реакции оборудования Fluke 715 поддерживает ступенчатое изменение и линейное нарастание выходного сигнала. Настраиваемые значения нуля и диапазона позволяют привязать тест к конкретному каналу. Ступенчатый режим удобен при проверке контрольных точек, а линейная развертка применяется для наблюдения за поведением исполнительных механизмов, регуляторов, индикаторов и программных порогов. Ключевые режимы формирования сигнала:
- ручная установка требуемого выходного значения,
- ступенчатое изменение тока или напряжения,
- линейное автоматическое изменение выходного сигнала,
- задание пользовательских значений нуля и верхней границы,
- отображение токового сигнала в миллиамперах или процентах диапазона,
- имитация выходного каскада двухпроводного передатчика.
Конструкция и эксплуатационные параметры

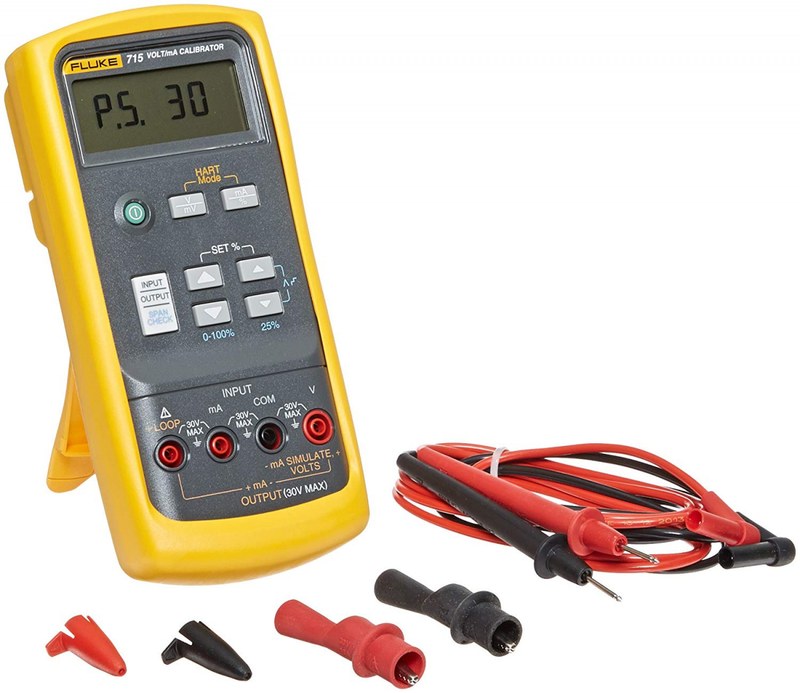

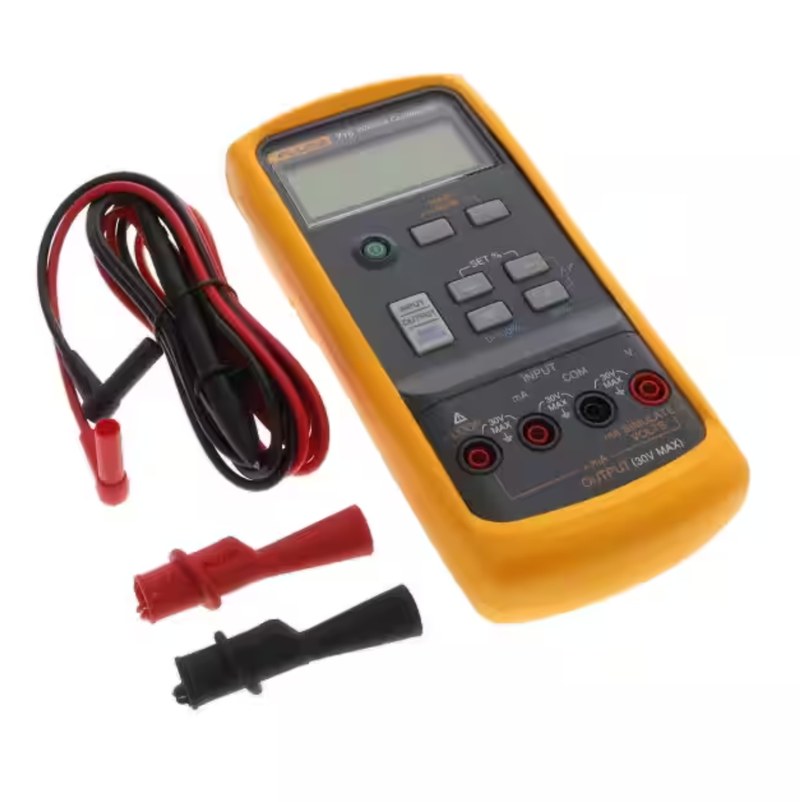

Прибор выполнен в переносном корпусе с защитным холстером и пятиразрядным жидкокристаллическим дисплеем. Управление построено на отдельных кнопках, что уменьшает количество действий при полевой работе. Габариты составляют 187 × 87 × 32 мм, масса — около 330 г. Питание осуществляется от одной щелочной батареи 9 В типоразмера IEC 6LR61 либо эквивалентной ANSI/NEDA 1604A. Типовая продолжительность работы достигает примерно 18 часов в зависимости от режима и нагрузки. Условия эксплуатации и механическая стойкость:
- рабочая температура от −10 до +55 C,
- температура хранения от −40 до +60 C,
- допустимая высота эксплуатации до 3000 м,
- относительная влажность без конденсации до 95 % при температуре от 10 до 30 C,
- стойкость к случайной вибрации 2 g в диапазоне частот 5–500 Гц,
- стойкость к падению с высоты 1 м.
Сферы применения
Fluke 715 используется при вводе в эксплуатацию и регламентной проверке токовых контуров систем управления технологическими процессами. При измерении выхода датчика прибор показывает фактический ток, по которому оценивают соответствие первичного преобразования заданной технологической величине. При проверке входа ПЛК калибратор выступает источником и задает контролируемые значения, после чего результат сравнивают с показанием программного канала. В режиме имитации передатчика можно проверить питаемую токовую петлю, входной модуль и масштабирование без подключения реального преобразователя. Типовые направления применения:
- проверка аналоговых входов программируемых логических контроллеров,
- контроль выходных сигналов преобразователей давления, уровня, расхода и температуры,
- испытание индикаторов, регистраторов и вторичных приборов,
- поиск отклонений в цепях 4–20 мА,
- проверка нулевой точки и диапазона измерительного канала,
- функциональное тестирование исполнительных устройств через аналоговые управляющие входы.
Таким образом, Fluke 715 — специализированный калибратор для работы с напряжением и унифицированными токовыми сигналами, сочетающий измерение, формирование, имитацию передатчика и питание петли 24 В. Диапазон до 24 мА, разрешение 1 мкА, высокая точность токового канала и автоматическое изменение выходного сигнала позволяют использовать прибор для проверки аналоговых контуров на основных стадиях эксплуатации. Компактное исполнение и автономное питание подходят для работы в шкафах автоматики, на технологических установках и при обслуживании полевых приборов. Компания «Олниса» осуществляет поставку промышленного оборудования Fluke, включая калибраторы Fluke 715, для предприятий, эксплуатирующих измерительные и автоматизированные системы.
