Блок питания ExeGate AAA400 ES259590 — надежность и стабильность в формате ATX

ExeGate AAA400 с P/N ES259590 представляет собой компьютерный блок питания форм-фактора ATX, преобразующий сетевое переменное напряжение в набор постоянных напряжений для системной платы, накопителей и периферийных цепей. Номинальная выходная мощность модели составляет 400 Вт. Устройство ориентировано на системы с умеренным энергопотреблением, где требуется силовая архитектура без отдельных разъемов питания высокомощных графических адаптеров.

Технические характеристики

Электрические параметры ExeGate AAA400 определяют допустимые режимы подключения и нагрузочную способность. При инженерной оценке необходимо учитывать не только общие 400 Вт, но и распределение мощности между выходными шинами, диапазон сетевого питания, охлаждение и набор защит:

• форм-фактор ATX 12V v2.3,
• номинальная выходная мощность 400 Вт,
• входное напряжение 115–253 В,
• частота сети 47–63 Гц,
• входной ток до 8 А,
• максимальный КПД 72 %,
• наработка на отказ до 100 000 часов,
• рабочая температура 0–40 C,
• уровень шума 30–35 дБА,
• габариты 150 × 86 × 110 мм,
• масса брутто 0,65 кг.

Распределение мощности по выходным линиям

Источник формирует стандартные шины постоянного напряжения. Основная нагрузка современных компьютерных компонентов приходится на цепи +12 В. В ExeGate AAA400 предусмотрены две линии +12 В с током до 14 А каждая; их совокупная допустимая мощность составляет 300 Вт. Для шин +3,3 В и +5 В действует общее ограничение 103 Вт. Поэтому номинал 400 Вт нельзя переносить на отдельный канал питания. Ниже перечислены основные мощности:

• линия +3,3 В — до 21 А,
• линия +5 В — до 15 А,
• линия +12V1 — до 14 А,
• линия +12V2 — до 14 А,
• линия −12 В — до 0,3 А,
• дежурная линия +5Vsb — до 2,5 А,
• +3,3 В и +5 В совместно — до 103 Вт,
• линии +12 В совместно — до 300 Вт,
• линия −12 В — до 3,6 Вт,
• линия +5Vsb — до 12 Вт.

Особенности конструкции

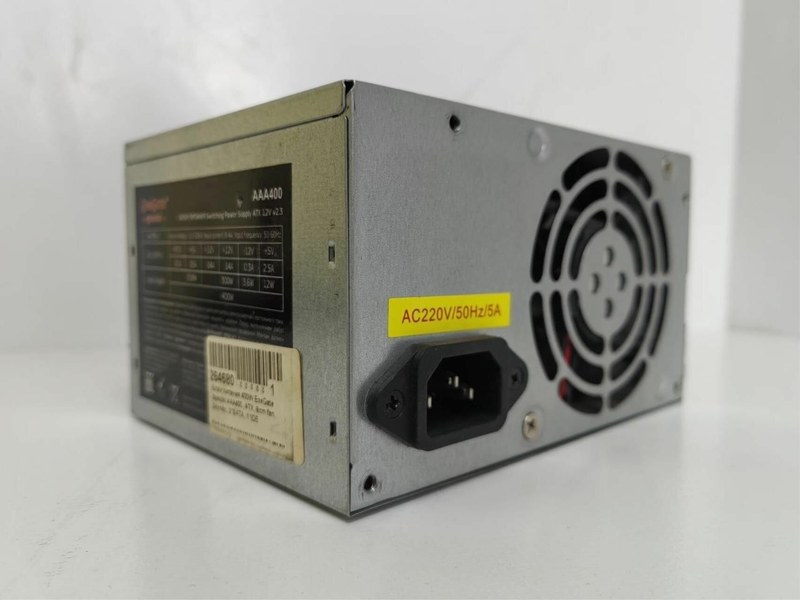

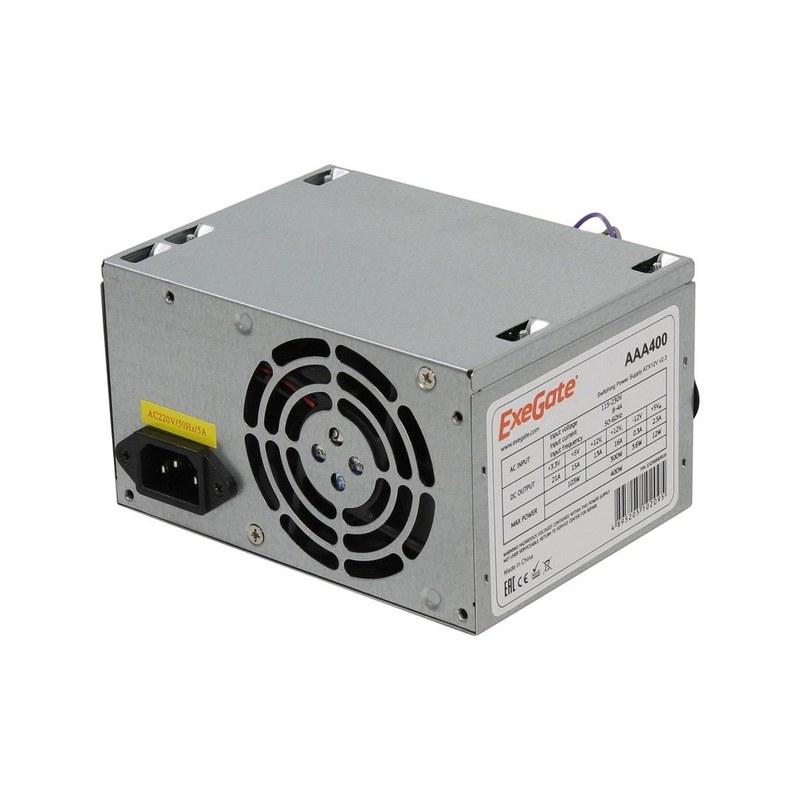

Корпус выполнен в металлическом исполнении типоразмера ATX. Глубина 110 мм облегчает размещение источника в компактных совместимых шасси. Охлаждение силовых элементов организовано вентилятором диаметром 80 мм с гидродинамическим подшипником. Воздушный поток отводит тепло от ключевых силовых узлов и элементов фильтрации. Заявленный уровень шума составляет 30–35 дБА. Кабельная система несъемная. Системная плата питается через 24-контактный разъем ATX, процессорный узел — через 4-контактный CPU. Для накопителей и периферии предусмотрены два SATA и один IDE/Molex. Отдельного PCIe-коннектора для дискретного графического адаптера нет, что необходимо учитывать при формировании состава системы:

• 24-контактный ATX — 1 шт.,
• 4-контактный CPU — 1 шт.,
• SATA — 2 шт.,
• IDE/Molex — 1 шт.

Принцип работы

Переменное сетевое напряжение поступает на входные цепи блока, после чего выпрямляется и преобразуется импульсным силовым каскадом. Управляющая часть задает режим коммутации силовых элементов, а высокочастотный трансформатор обеспечивает преобразование энергии для вторичных цепей. На выходной стороне напряжение выпрямляется, фильтруется и распределяется между линиями +12 В, +5 В, +3,3 В, −12 В и дежурным каналом +5Vsb. Рабочий режим зависит от баланса нагрузки. Для каждой группы выходов заданы собственные токовые и мощностные пределы, поэтому суммарные 400 Вт не означают допустимость концентрации всей нагрузки на одной шине. При проектировании конфигурации учитывают максимальную мощность +12 В, общий лимит +3,3 В и +5 В, пусковые токи накопителей и динамическое потребление процессора. Резерв по мощности снижает вероятность работы источника вблизи предельного режима.

Области применения

Конфигурация ExeGate AAA400 соответствует системам с умеренной нагрузкой и ограниченным количеством периферийных устройств. Отсутствие отдельного PCIe-разъема делает модель источником для платформ, не требующих дополнительного питания производительной видеокарты. Сферы применения включают:

• кассовые и терминальные системы,
• учебные рабочие места,
• служебные ПК с интегрированной графикой,
• компактные специализированные вычислительные узлы,
• системы управления и мониторинга на базе компьютерных компонентов.

Таким образом, ExeGate AAA400 ES259590 — ATX-блок питания на 400 Вт с двумя линиями +12 В, базовым комплектом разъемов и комплексом защит от типовых аварийных режимов. Модель рассчитана на конфигурации, для которых достаточно двух SATA, одного Molex, 24-контактного ATX и 4-контактного CPU. При интеграции необходимо учитывать ограничения отдельных шин, температурный режим, фактическое энергопотребление и отсутствие штатного PCIe-коннектора. Компания «Олниса» осуществляет поставку промышленного оборудования и компонентов, включая блок питания ExeGate AAA400 с P/N ES259590, для совместимых вычислительных и автоматизированных систем.
