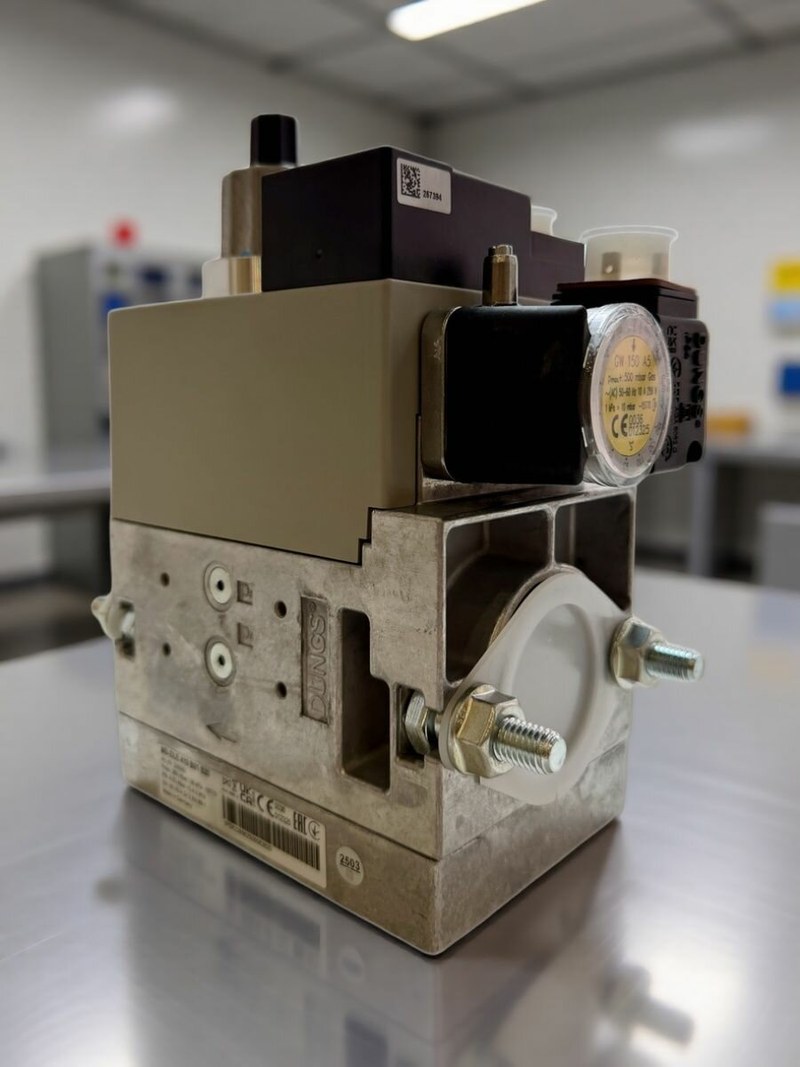

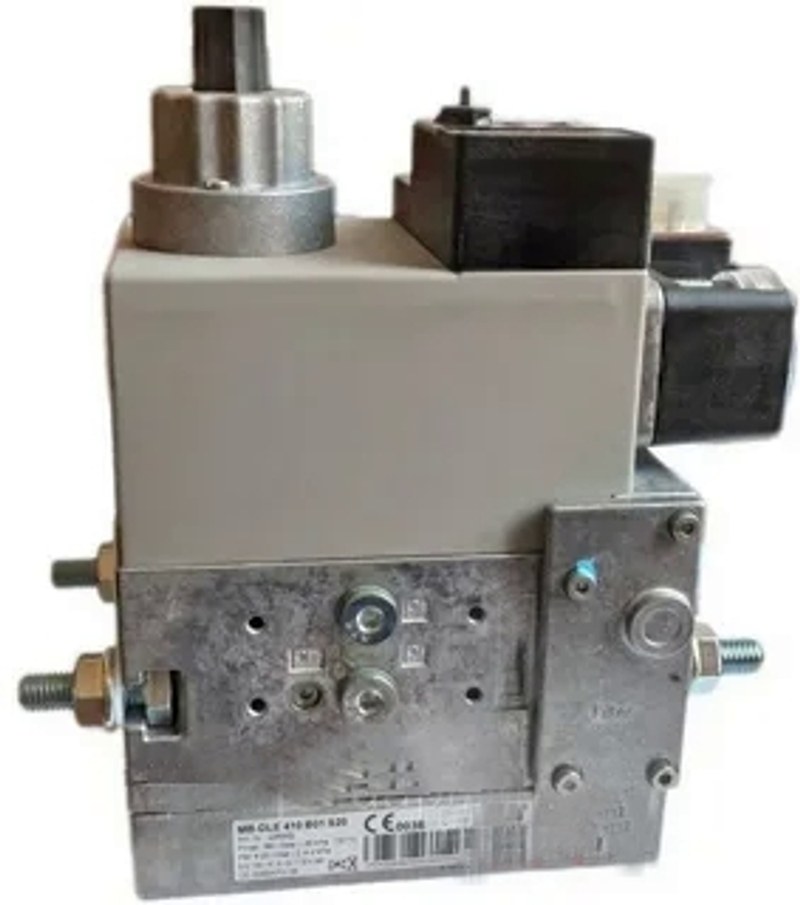

Газовый мультиблок DUNGS MB-DLE 410 B01 — надежное решение для газовых установок
DUNGS MB-DLE 410 B01 представляет собой компактный газовый мультиблок для управления подачей газообразного топлива к горелочным устройствам. Конструкция объединяет основные функциональные узлы в одном корпусе, сокращая длину рампы и число соединений. Устройство применяется в автоматизированных горелочных системах для открытия газового тракта, стабилизации давления и быстрого отсечения топлива. Исполнение MB-DLE 410 B01 рассчитано на работу в пределах параметров давления, температуры и среды, установленных для конкретной модификации.
Функциональная схема
MB-DLE 410 B01 выполняет функции комплексного исполнительного блока газовой арматуры. В агрегате объединены запорные элементы, регулятор, фильтр и точки контроля давления. При подаче управляющего напряжения электромагнитные приводы открывают клапаны, после чего газ проходит через внутренний тракт к горелке. При снятии питания возвратные пружины переводят запорные органы в закрытое состояние. Ключевые функции устройства:
- отсечение газового потока двумя последовательно расположенными клапанами,
- регулирование выходного давления встроенным механическим регулятором,
- плавное открытие второго клапана для ограничения пускового расхода,
- фильтрация газа перед внутренними седлами и регулирующими элементами,
- контроль давления через предусмотренные сервисные точки,
- автоматическое закрытие при исчезновении управляющего напряжения.
Технические характеристики
Для MB-DLE 410 B01 основное значение имеют параметры, определяющие совместимость с горелкой, пропускную способность и безопасность газового тракта и стабильность газовой системы. К основным характеристикам относятся:
- тип — комбинированный газовый мультиблок с двумя автоматическими запорными клапанами и регулятором давления,
- типоразмер — MB-DLE 410,
- исполнение — B01,
- присоединение — резьбовое,
- рабочая среда — разрешённые горючие газы, совместимые с материалами устройства,
- привод клапанов — электромагнитный,
- возврат в безопасное состояние — пружинный,
- характер открытия второго клапана — замедленный,
- регулирование давления — встроенным мембранным механизмом,
- фильтрация — внутренним фильтрующим элементом,
- контроль давления — через измерительные штуцеры и присоединения контрольных устройств,
- монтаж — с соблюдением обозначенного направления газового потока.
Конструктивные особенности
Корпус MB-DLE 410 B01 образует общий газовый канал для всех функциональных элементов. На входе поток проходит через фильтр, задерживающий частицы, способные нарушить герметичность седел или стабильность регулирования. Далее газ проходит через первый автоматический клапан, регулирующую секцию и второй запорный клапан. Последовательное расположение двух отсечных органов повышает функциональную надёжность перекрытия газовой линии. Регулятор давления использует мембранный чувствительный элемент, реагирующий на давление в выходной части. При изменении нагрузки мембрана перемещает регулирующий орган, изменяя проходное сечение и поддерживая установленный уровень давления перед горелкой. Второй клапан оснащён механизмом замедленного открытия. Он ограничивает скорость нарастания расхода при запуске и уменьшает вероятность резкой подачи газа в горелочную головку. Пусковая характеристика регулируется механически в пределах, предусмотренных конструкцией. К основным элементам конструкции относятся:
- литой корпус с внутренними газовыми каналами,
- два последовательно включённых запорных клапана,
- электромагнитные приводы,
- мембранный регулятор давления,
- возвратные пружины,
- встроенный фильтр,
- механизм замедленного открытия,
- регулировочные элементы,
- контрольные штуцеры,
- резьбовые присоединения газового тракта.
Принцип работы
До подачи управляющего сигнала оба клапана закрыты. Газ удерживается со стороны входа, а участок после мультиблока изолирован от источника топлива. После выполнения алгоритмом горелочной автоматики необходимых проверок на катушки подаётся напряжение. Первый клапан открывает проход, а второй начинает перемещаться с заданной скоростью. Газ поступает через регулирующий узел к горелке. При изменении расхода выходное давление отклоняется от установленного уровня. Мембрана регулятора воспринимает это изменение и перемещает регулирующий орган, увеличивая либо уменьшая проходное сечение. В результате давление стабилизируется в пределах рабочих возможностей мультиблока. При снятии напряжения возвратные пружины перемещают запорные органы к седлам и прекращают подачу газа. Переход в безопасное закрытое состояние не зависит от сохранения электропитания. При повторном запуске цикл открытия начинается заново.
Таким образом, DUNGS MB-DLE 410 B01 представляет собой интегрированный узел газовой автоматики, совмещающий отсечение потока, регулирование давления, фильтрацию и контролируемое плавное открытие. Такая архитектура сокращает число отдельных элементов газовой рампы. Надёжность эксплуатации определяется соблюдением допустимых параметров среды, правильным монтажом, корректным электрическим управлением и регулярным контролем герметичности и состояния фильтра. Компания «Олниса» осуществляет поставку промышленного оборудования DUNGS, включая газовые мультиблоки MB-DLE 410 B01 для горелочных и теплотехнических установок.
