Сканер Datalogic QW2120 — точная идентификация линейных штрихкодов

Datalogic QuickScan Lite QW2120 относится к проводным линейным сканерам штрихкодов и рассчитан на считывание одномерных кодов в торговых, складских, производственных и сервисных системах. В основе устройства применяется технология линейного формирования изображения: информация извлекается оптическим сенсором без механически перемещаемых элементов в тракте считывания. Такая архитектура обеспечивает стабильное декодирование печатных символик, высокую частоту повторных операций и устойчивость к рабочим нагрузкам. Модель подходит для мест, где требуется быстрая регистрация идентификаторов, умеренная дистанция чтения и подключение к стандартному терминалу или компьютеру.

Принцип считывания и декодирования

QW2120 фиксирует световой профиль штрихкода линейным сенсором. Встроенный процессор анализирует последовательность темных и светлых участков, определяет ширину элементов и преобразует структуру символики в цифровую строку. Широкая линия захвата облегчает позиционирование относительно этикетки и уменьшает требования к точности наведения. Электронная обработка позволяет распознавать код при изменении расстояния в пределах рабочей зоны и при допустимом угловом отклонении корпуса. Ключевые параметры сканирования:

• линейная технология формирования изображения,
• скорость считывания до 400 сканирований в секунду,
• минимальное разрешение порядка 0,102 мм,
• поддержка GS1 DataBar, Code 39, Code 128, EAN, UPC, Interleaved 2 of 5 и других распространенных 1D-символик,
• автоматическая передача декодированных данных в подключенную систему.

Оптические характеристики

Рабочая дистанция зависит от размера модуля штрихкода, качества печати, контрастности и геометрии маркировки. Крупные коды считываются с большей дистанции, а плотные символики требуют приближения к носителю. Снижение контраста между темными и светлыми элементами уменьшает запас по глубине поля. Дополнительное влияние оказывают загрязнение этикетки, повреждения печати, блики и отклонение оптической оси от поверхности. На качество чтения влияют:

• размер минимального элемента штрихкода,
• контраст печати и однородность фона,
• наличие загрязнений, заломов и повреждений,
• угол между сканером и плоскостью кода,
• расстояние до маркировки,
• уровень внешней освещенности.

Интерфейсы и интеграция

QuickScan Lite QW2120 поставляется в исполнениях для подключения к типовым терминалам, кассовым системам и рабочим станциям. Конкретный интерфейс определяется модификацией и комплектом поставки. Применяются варианты USB, RS-232 и клавиатурного подключения. Через USB сканер может функционировать как HID-устройство, передавая считанную строку аналогично клавиатурному вводу. RS-232 используется там, где требуется управляемый обмен с прикладным ПО, контроллером или специализированным терминалом. Средства интеграции включают:

• передачу данных через стандартный проводной интерфейс,
• настройку префиксов и суффиксов,
• выбор разрешенных типов символик,
• изменение формата выходной строки,
• настройку звуковой и световой индикации,
• конфигурирование через служебные штрихкоды.

Конструктивные особенности

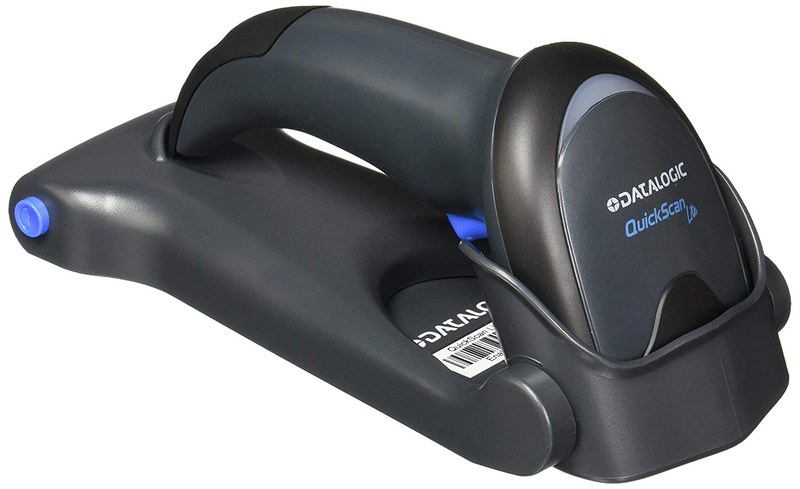

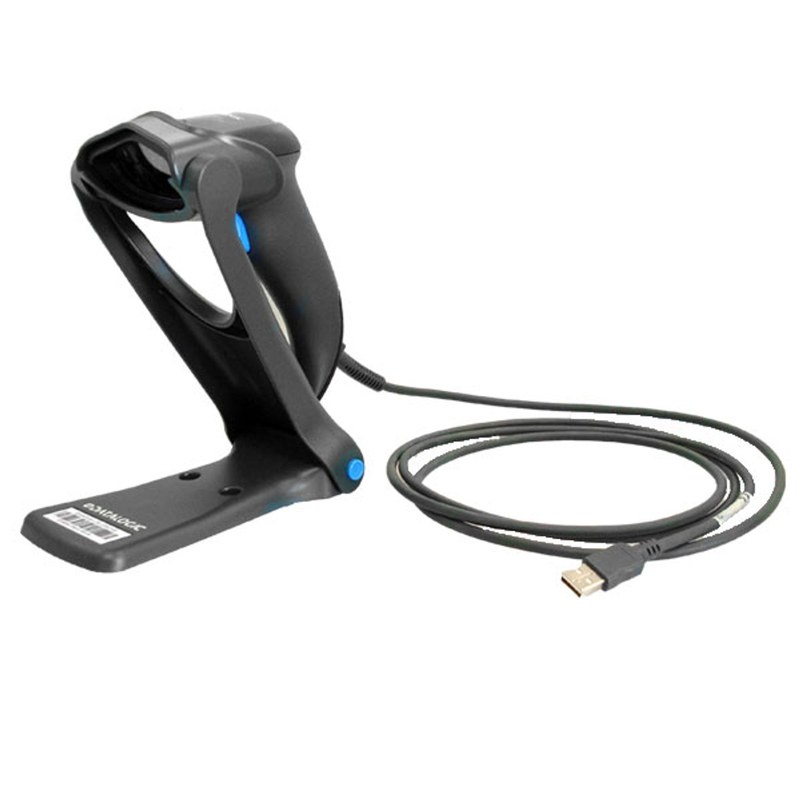

Корпус QW2120 выполнен в ручном форм-факторе с рукояткой и передним оптическим блоком. Геометрия рассчитана на многократное сканирование одной рукой в течение смены. Внутри размещены сенсор, светодиодная подсветка, декодирующая электроника и интерфейсный модуль. Отсутствие вращающихся зеркал и моторизованного механизма развертки уменьшает количество подвижных элементов и повышает механическую устойчивость устройства. К основным конструктивным параметрам относятся:

• масса около 120 г без кабеля,
• защита корпуса уровня IP42,
• стойкость к падениям с высоты около 1,5 м,
• светодиодная индикация результата чтения,
• звуковое подтверждение успешного декодирования,
• сменный интерфейсный кабель в зависимости от исполнения.

Электропитание и эксплуатационные условия

Питание подается через интерфейс подключения, поэтому в большинстве конфигураций отдельный сетевой адаптер не требуется. Низковольтная схема рассчитана на совместную работу с POS-терминалами, промышленными ПК и кассовыми компьютерами. Устройство предназначено для эксплуатации в помещениях без экстремальных климатических воздействий. При установке необходимо исключать конденсацию влаги и поддерживать чистоту защитного окна оптики. Основные эксплуатационные параметры:

• питание постоянным напряжением около 5 В,
• рабочая температура ориентировочно от 0 до +50 C,
• хранение при более широком температурном диапазоне,
• работа при относительной влажности без конденсации,
• совместимость с типовым внутренним освещением,
• очистка оптического окна.

Области применения

QW2120 рационально применять там, где идентификация построена на одномерных штрихкодах и не требуется чтение QR, Data Matrix или других 2D-кодов. Высокая частота сканирования подходит для поточного учета товаров и деталей. На производстве устройство используется для регистрации комплектующих и серийных номеров, на складе — при приемке, отгрузке и инвентаризации, в торговле — на кассовых и учетных рабочих местах. Типовые направления применения:

• кассовые узлы и торговые точки,
• складские станции приемки и отгрузки,
• учет комплектующих и готовой продукции,
• регистрация серийных номеров в 1D-формате,
• сервисные центры,
• рабочие места операторов ERP- и WMS-систем.

Таким образом, Datalogic QuickScan Lite QW2120 представляет собой специализированный проводной сканер для интенсивного чтения одномерных штрихкодов. Линейная технология визуализации, скорость до 400 сканирований в секунду, поддержка распространенных 1D-символик, проводные интерфейсы и защищенный корпус формируют набор характеристик, достаточный для типовых задач идентификации в торговле, логистике и производстве. Модель целесообразна в системах, где требуются стабильное декодирование, простая интеграция и отсутствие функций двумерного распознавания. Компания «Олниса» осуществляет поставку Datalogic QuickScan Lite QW2120.
