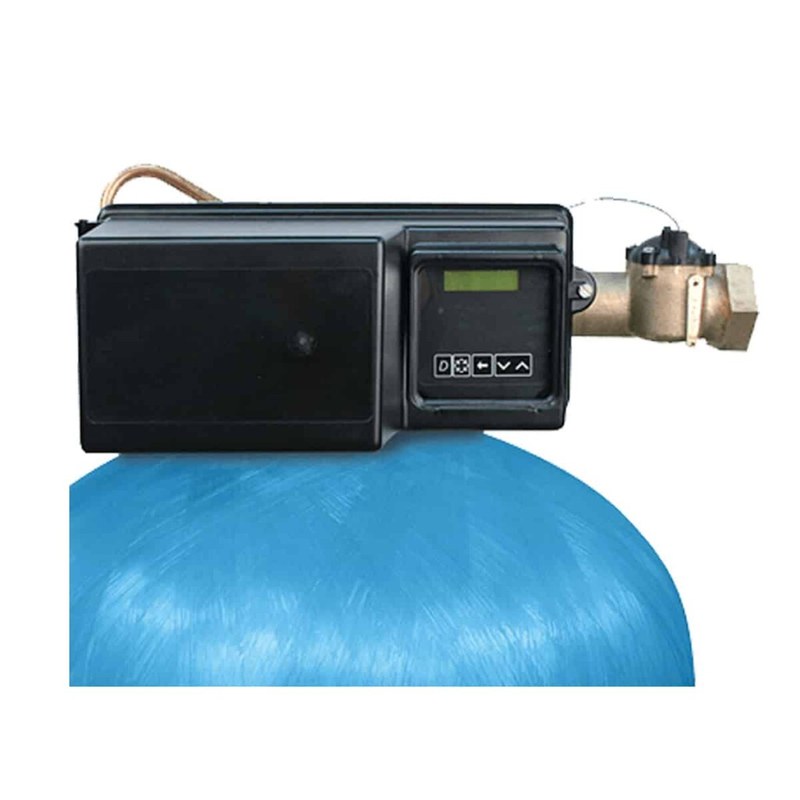

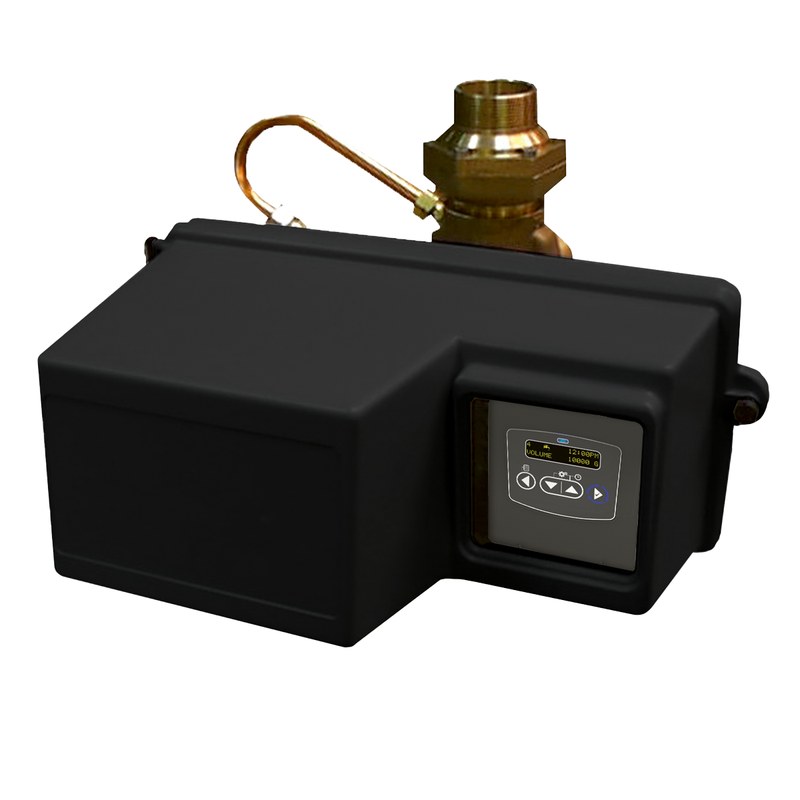

Управляющий клапан Fleck 3150 — производительное решение для систем водоподготовки
Fleck 3150 — автоматический управляющий клапан промышленного и коммерческого класса, предназначенный для управления процессами фильтрации, умягчения и регенерации загрузки в установках водоподготовки. Модель относится к оборудованию Pentair Fleck и рассчитана на системы, в которых требуются значительный расход воды, надежное переключение гидравлических трактов и программируемое выполнение технологических циклов. Конструкция Fleck 3150 базируется на прочном латунном корпусе с присоединениями номинального размера 2 дюйма. Клапан может применяться как в одиночных установках, так и в многоклапанных системах, где требуется резервирование, параллельная работа нескольких колонн или последовательное проведение регенерации.
Технические характеристики
Основные характеристики Fleck 3150:
- бренд — Fleck / Pentair,
- категория — автоматический управляющий клапан водоподготовки,
- модель — 3150,
- номинальный размер подключения — 2",
- материал корпуса — латунь,
- материал эластомерных компонентов — EP или EPDM,
- рекомендуемое рабочее давление — 1,8–8,6 бар,
- максимальное давление на входе — 8,6 бар,
- гидростатическое испытательное давление — 20 бар,
- стандартная температура воды — 1–43 °C,
- степень защиты управляющей части — IP23,
- монтаж — верхний либо боковой.
Особенности конструкции
Основой Fleck 3150 является массивный латунный гидравлический корпус. Такое исполнение ориентировано на продолжительную эксплуатацию при значительных расходах и характерно для коммерческих и промышленных систем водоочистки. В отличие от компактных клапанов бытового класса модель рассчитана на подключение крупных фильтровальных колонн и работу с трубопроводами увеличенного диаметра. Переключение внутренних гидравлических каналов выполняется поршневым механизмом. Положение поршня определяет направление движения воды через корпус клапана и фильтрующую загрузку. Уплотнения и разделительные элементы формируют изолированные каналы для рабочего потока, дренажа и регенерационного раствора. Привод соединен с кулачковым механизмом, который последовательно переводит поршень в заданные положения. Это позволяет автоматизировать весь технологический цикл без ручного переключения трубопроводной арматуры.
Принцип работы
В сервисном режиме исходная вода поступает через вход Fleck 3150 и направляется в фильтрующую колонну. В зависимости от используемой загрузки происходит удаление солей жесткости, механических примесей, железа либо других компонентов воды. После прохождения слоя обработанная вода возвращается через распределительную систему и направляется к выходу клапана. Когда фильтрующий материал требует восстановления или очистки, контроллер инициирует цикл регенерации. Причиной запуска может служить заданный объем обработанной воды, установленный временной интервал или иной алгоритм, предусмотренный конфигурацией системы. На стадии обратной промывки направление движения воды меняется. Поток проходит через загрузку в обратном направлении, разрыхляет ее и выносит накопившиеся загрязнения в дренаж. Высокая пропускная способность Fleck 3150 позволяет выполнять эффективную промывку крупных фильтровальных слоев.
Области применения
Управляющий клапан Fleck 3150 применяется в системах с повышенной производительностью:
- коммерческие установки умягчения воды,
- промышленные системы водоподготовки,
- механическая фильтрация,
- обезжелезивание и удаление марганца,
- угольные фильтры,
- мультимедийные фильтрационные колонны,
- котельные и тепловые пункты,
- гостиничные комплексы,
- прачечные и пищевые предприятия,
- производственные объекты,
- технологическое водоснабжение,
- системы подготовки подпиточной воды,
- многоколонные комплексы непрерывного действия,
- объекты с большим расходом обработанной воды.
Компания «Олниса» осуществляет поставку управляющих клапанов Fleck 3150 и комплектующих для промышленных и коммерческих систем водоподготовки. При оформлении заказа доступны консультации по исполнению контроллера, типу регенерации, монтажной конфигурации и соответствию клапана параметрам фильтровальной установки. Конкретный P/N определяется по требуемой комплектации. Компания организует оперативную обработку заявок и доставку оборудования по всей стране.
Преимущества
Практические достоинства Fleck 3150:
- высокая надежность при продолжительной эксплуатации,
- прочный корпус для коммерческих и промышленных систем,
- возможность применения с различными фильтрующими загрузками,
- гибкость при построении многоколонных установок,
- автоматизация регенерационных процессов,
- возможность верхнего и бокового монтажа,
- удобство интеграции в существующую систему водоподготовки,
- ремонтопригодная поршневая конструкция,
- стабильное управление технологическими циклами,
- возможность организации резервируемых систем,
- адаптация алгоритмов работы под фактическое водопотребление,
- пригодность для круглосуточных объектов,
- широкий выбор комплектующих и сервисных компонентов,
- универсальность для фильтрации и умягчения воды.
Таким образом, Fleck 3150 представляет собой производительный автоматический управляющий клапан с 2-дюймовым проходным трактом, ориентированный на коммерческие и промышленные установки водоподготовки. Латунный корпус, развитая гидравлическая схема и возможность работы с контроллерами NXT/NXT2 позволяют использовать модель в системах фильтрации и умягчения значительной производительности. Клапан обеспечивает автоматическое переключение между сервисным режимом и стадиями регенерации, поддерживает различные схемы монтажа и подходит для построения многоколонных установок.
