SFP+ модуль Eltex FH-SP311TCDL20 — оптическое соединение 10GE на расстояние до 20 км

Eltex FH-SP311TCDL20 — высокоскоростной оптический модуль форм-фактора SFP+, предназначенный для организации каналов Ethernet 10 Гбит/с между сетевыми устройствами, удаленными друг от друга на расстояние до 20 км. Трансивер применяется в коммутаторах, маршрутизаторах и другом активном оборудовании, оснащенном совместимыми портами SFP+.

Технические характеристики

Основные параметры Eltex FH-SP311TCDL20:

• бренд поставляемого решения — Eltex,
• категория — оптический трансивер SFP+,
• артикул — FH-SP311TCDL20,
• форм-фактор — SFP+,
• назначение — высокоскоростные оптические Ethernet-соединения,
• скорость передачи — 10GE,
• тип оптического волокна — одномодовое SM,
• схема линии — двухволоконная,
• количество используемых волокон — 2,
• максимальная протяженность соединения — до 20 км,
• рабочая длина волны — 1310 нм,
• оптический интерфейс — дуплексный LC,
• режим передачи — полнодуплексный,
• поддержка DDM — предусмотрена,
• горячая установка в совместимый SFP+ порт — предусмотрена архитектурой форм-фактора,
• основная область применения — Ethernet-сети 10 Гбит/с,
• тип среды — волоконно-оптическая линия связи,
• передача и прием — по раздельным оптическим каналам.

Особенности конструкции

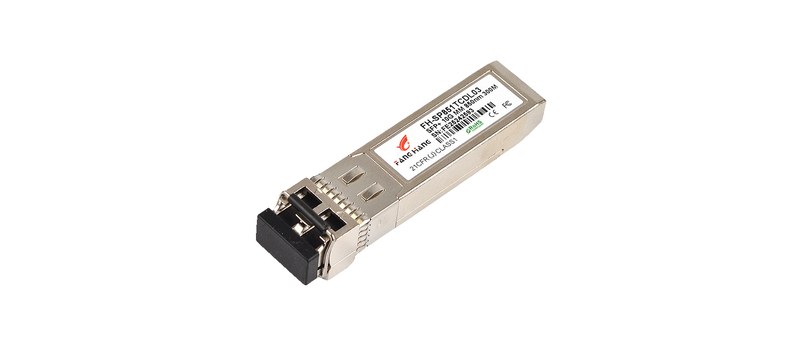

Eltex FH-SP311TCDL20 выполнен в компактном металлическом корпусе SFP+, размеры которого стандартизированы для установки в соответствующие слоты активного сетевого оборудования. Такая архитектура позволяет формировать необходимый тип физического интерфейса непосредственно на коммутаторе без использования отдельного внешнего медиаконвертера. Главное отличие данного исполнения от одноволоконных BiDi-модулей заключается в применении двух независимых оптических волокон. Один тракт используется исключительно для передачи информации, второй — для приема. Такая схема упрощает организацию классической дуплексной оптической линии и широко применяется в корпоративных и операторских сетях. На передней стороне модуля расположен интерфейс LC Duplex. Компактный формат LC позволяет обеспечить высокую плотность портов на сетевом оборудовании и оптических патч-панелях, что особенно важно для узлов агрегации с большим количеством оптических соединений.

Принцип работы

После установки Eltex FH-SP311TCDL20 в совместимый порт SFP+ сетевое устройство передает на трансивер высокоскоростной электрический поток данных. Передающая часть модуля преобразует этот электрический сигнал в оптические импульсы. Излучение формируется в диапазоне около 1310 нм и через один канал LC-коннектора поступает в одномодовое волокно. Далее световой поток распространяется по оптическому кабелю до удаленного трансивера. При правильно рассчитанном энергетическом бюджете и качественной кабельной инфраструктуре расстояние соединения может достигать 20 км. В обратном направлении используется второе волокно. Оптический сигнал поступает на приемную часть FH-SP311TCDL20, преобразуется фотоприемником в электрическую форму и передается интерфейсной логике сетевого устройства.

Области применения

Eltex FH-SP311TCDL20 применяется в высокоскоростных оптических сетях различного назначения:

• соединение управляемых коммутаторов,
• магистральные линии 10 Gigabit Ethernet,
• уровень агрегации корпоративной сети,
• операторская инфраструктура,
• соединение серверных помещений,
• центры обработки данных,
• межэтажные и межкорпусные линии,
• подключение удаленных распределительных узлов,
• промышленные Ethernet-сети,
• системы видеонаблюдения с большим агрегированным трафиком,
• сетевые магистрали коммерческих объектов,
• подключение маршрутизаторов через оптическую среду,
• резервные сетевые соединения,
• модернизация инфраструктуры с переходом от 1G к 10G.

Компания «Олниса» осуществляет поставку SFP+ модулей Eltex FH-SP311TCDL20 для операторских, корпоративных и промышленных сетей. При оформлении заказа доступны технические консультации по типу волокна, дальности трассы, разъему LC, параметрам 10GE и совместимости трансивера с конкретной моделью сетевого оборудования. Компания оперативно обрабатывает заявки и организует доставку продукции по всей стране.

Преимущества

К практическим достоинствам Eltex FH-SP311TCDL20 относятся:

• высокая пропускная способность одного оптического интерфейса,
• возможность соединять сетевые узлы на значительном расстоянии,
• устойчивость волоконной линии к электромагнитным помехам,
• электрическая развязка между удаленными площадками,
• простая интеграция в оборудование с SFP+ слотами,
• использование распространенного разъема LC,
• удобство организации стандартной двухволоконной схемы,
• возможность программного контроля состояния трансивера,
• компактность при высокой скорости передачи,
• быстрая замена модуля при техническом обслуживании,
• удобство расширения существующей оптической инфраструктуры,
• пригодность для круглосуточных сетевых систем,
• возможность построения основных и резервных каналов,
• практичность при переходе на магистрали 10GE.

Таким образом, Eltex FH-SP311TCDL20 — двухволоконный SFP+ трансивер для построения оптических соединений 10 Gigabit Ethernet по одномодовому кабелю. Артикул рассчитан на дальность до 20 км, использует длину волны 1310 нм и подключается к линии через дуплексный LC-интерфейс.
