Газовый мультиблок DUNGS MB-VEF 412 B01 S32 239076 — регулирование соотношения газа и воздуха

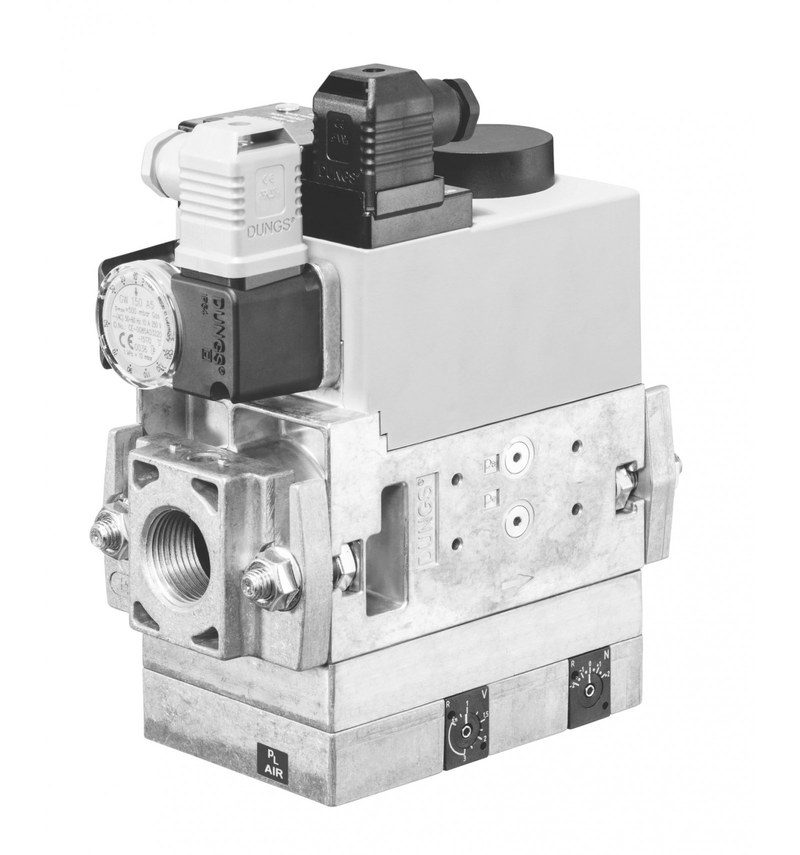

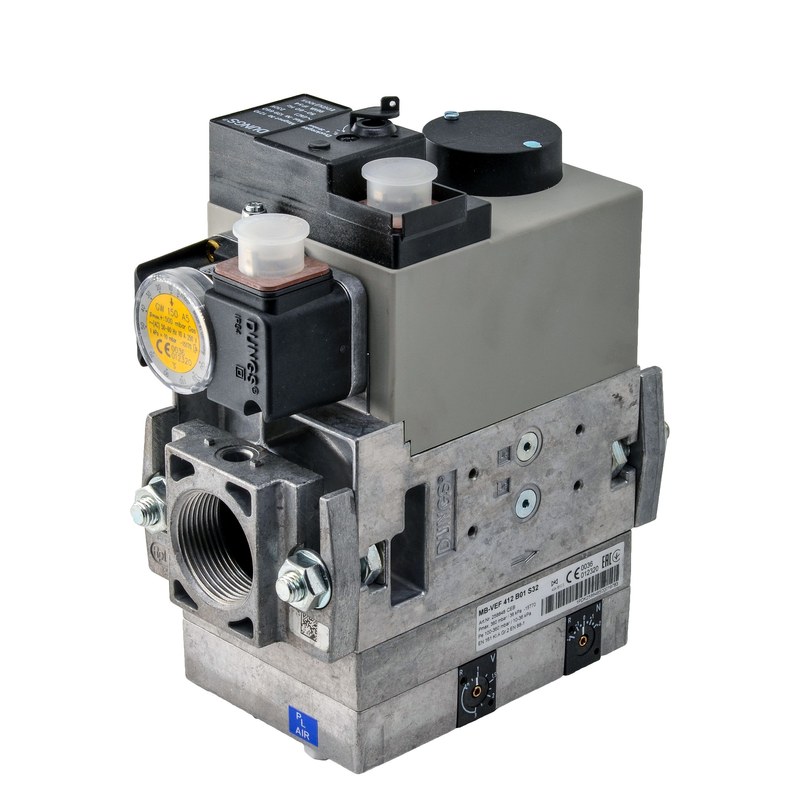

DUNGS MB-VEF 412 B01 S32, заказной номер 239076 — комбинированный газовый блок для автоматических горелочных систем с плавным регулированием соотношения газа и воздуха. В едином корпусе объединены запорная арматура, фильтрующий элемент, сервоприводной регулятор давления и узлы контроля, благодаря чему устройство заменяет несколько последовательно устанавливаемых компонентов газовой рампы.

Технические характеристики

Основные параметры DUNGS MB-VEF 412 B01 S32:

• бренд — DUNGS,
• категория — комбинированный регулирующий и защитный газовый блок,
• серия — GasMultiBloc MB-VEF,
• модель — MB-VEF 412 B01 S32,
• заказной номер — 239076,
• присоединительный размер — Rp 1¼,
• максимальное рабочее давление — 360 мбар,
• диапазон давления газа на горелке pBr — 0,5–100 мбар,
• регулируемое отношение давления газа к давлению воздуха — 0,75:1…3:1,
• коррекция нулевой точки — предусмотрена,
• количество автоматических запорных клапанов — 2,
• степень защиты — IP54,
• рабочая температура окружающей среды — от −15 до +70 °C,
• масса исполнения MB-VEF 412 — около 5,8 кг.

Особенности конструкции

DUNGS MB-VEF 412 создан как функционально объединенная газовая арматура. Вместо отдельных клапанов, фильтра и регулятора несколько технологических операций выполняются внутри одного компактного узла. Такое построение сокращает количество межкомпонентных соединений и упрощает компоновку газовой рампы. Газ сначала проходит через встроенный фильтрующий тракт. В исполнении S32 применяется фильтр F7, предназначенный для задержания загрязнений, способных отрицательно влиять на подвижные элементы клапанов и чувствительные узлы регулирования. За фильтрующей частью расположена система автоматических запорных клапанов. Они соответствуют классу A и выполняют функцию быстрого прекращения подачи газа по команде автоматики горелки. В варианте S32 клапаны V1 и V2 имеют раздельное электрическое управление.

Принцип работы

При запуске горелочной установки автоматика выполняет предусмотренную последовательность проверки и только после выполнения условий безопасности подает управляющее напряжение на DUNGS MB-VEF 412 B01 S32. Первый и второй запорные клапаны открывают газовый тракт. Поскольку в исполнении S32 их управление разделено, система управления горелкой может контролировать последовательность включения каждого исполнительного элемента. Газ поступает через встроенный фильтр к регулирующей части. Одновременно по импульсной линии на мембранный механизм передается давление воздуха, создаваемое вентилятором горелки. Сервосистема сравнивает рабочие давления и автоматически изменяет проходное сечение газового тракта. При увеличении давления воздуха количество подаваемого газа возрастает. При снижении воздушного давления регулятор пропорционально уменьшает газовый поток. Базовое отношение между газовым и воздушным давлением можно установить в диапазоне от 0,75:1 до 3:1.

Области применения

DUNGS MB-VEF 412 B01 S32 используется в газогорелочных системах различного назначения:

• модулируемые вентиляторные горелки,
• двухступенчатые горелочные устройства,
• горелки предварительного смешения,
• промышленные котельные установки,
• паровые и водогрейные котлы,
• термические печи,
• сушильное оборудование,
• теплогенераторы,
• промышленные нагревательные установки,
• технологические линии с газовым нагревом,
• системы с переменной тепловой нагрузкой,
• горелочные установки с автоматическим регулированием мощности,
• оборудование, работающее на газах семейств 1, 2 и 3,
• газовые системы, требующие согласованного изменения подачи топлива и воздуха.

Компания «Олниса» осуществляет поставку газовых мультиблоков DUNGS MB-VEF 412, включая исполнение MB-VEF 412 B01 S32 с заказным номером 239076. При подготовке заказа доступны консультации по входному давлению, типу фильтра, варианту управления клапанами и требуемому присоединительному размеру. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.

Преимущества

Практические достоинства DUNGS MB-VEF 412:

• объединение нескольких функций газовой рампы в одном узле,
• точное согласование подачи топлива с воздушным потоком,
• стабильная работа при изменении мощности горелки,
• возможность тонкой настройки состава газовоздушной смеси,
• компактная компоновка по сравнению с набором раздельной арматуры,
• уменьшение количества соединений в газовом тракте,
• быстрое прекращение подачи топлива при аварийной команде,
• раздельное управление двумя защитными клапанами в исполнении S32,
• учет давления в камере сгорания,
• возможность применения в модулируемых горелочных системах,
• удобство интеграции в автоматизированную горелочную установку,
• встроенная фильтрация поступающего газа,
• пригодность для непрерывной промышленной эксплуатации,
• универсальность для различных типов газообразного топлива.

Таким образом, DUNGS MB-VEF 412 B01 S32 239076 представляет собой комбинированный GasMultiBloc для управления газовым трактом горелочной установки. В одном корпусе объединены фильтрация, два автоматических защитных клапана и сервосистема, поддерживающая заданное соотношение давлений газа и воздуха.
