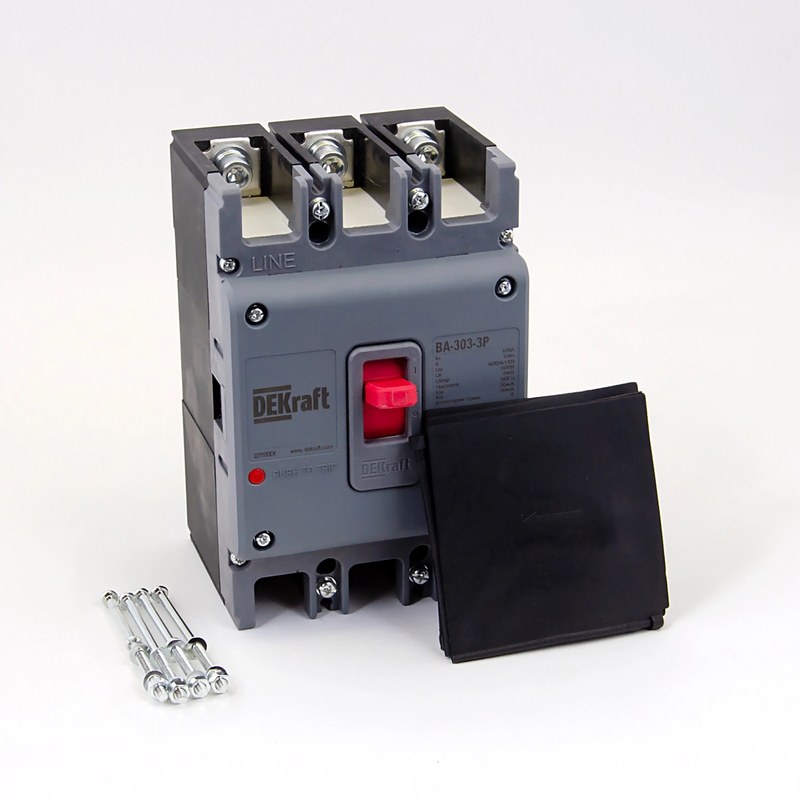

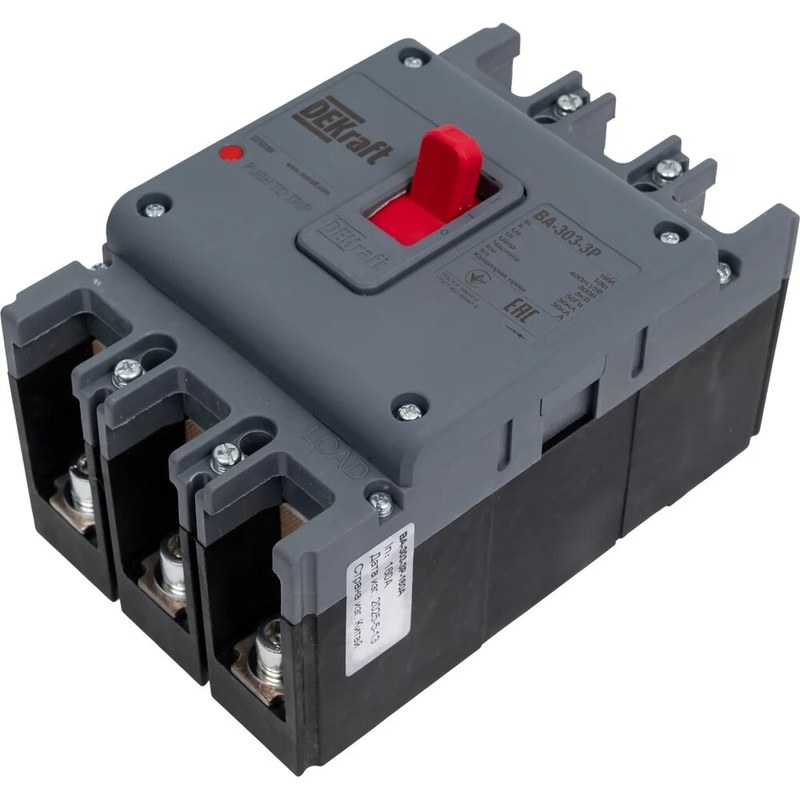

Автоматический выключатель DEKraft ВА-303 22752DEK — силовая защита 160 А с отключающей способностью 36 кА

DEKraft ВА-303-3P-0160A, артикул 22752DEK — трехполюсный автоматический выключатель в литом корпусе, предназначенный для распределения электрической энергии и защиты силовых цепей от опасных сверхтоков. Аппарат ориентирован на применение в низковольтных установках, где рабочие токи существенно превышают возможности стандартных модульных автоматов и требуется повышенная коммутационная способность.

Технические характеристики

Основные параметры DEKraft ВА-303 22752DEK:

• бренд — DEKraft,
• категория — автоматический выключатель в литом корпусе,
• серия — ВА-300,
• модель — ВА-303-3P-0160A,
• артикул — 22752DEK,
• количество полюсов — 3P,
• номинальный ток — 160 А,
• тип расцепителя — фиксированный термомагнитный,
• уставка защиты от перегрузки — 160 А,
• уставка электромагнитного расцепителя — около 1600 А,
• номинальная предельная отключающая способность — 36 кА,
• возможность установки дополнительных аксессуаров — предусмотрена,
• межфазные изоляционные перегородки — входят в комплект.

Особенности конструкции

В отличие от компактных DIN-модулей, DEKraft 22752DEK выполнен в жестком литом корпусе, рассчитанном на значительные токовые и электродинамические нагрузки. Такая архитектура используется в силовом распределении, где аппарат может работать как вводной, секционный либо отходящий выключатель. Три полюса собраны в едином корпусе и управляются общим механизмом. При ручном отключении или защитном срабатывании размыкаются сразу все три фазных проводника. Это принципиально важно для трехфазных систем, поскольку исключает сохранение питания отдельной фазы после аварии. В силовом тракте применяются массивные токоведущие элементы и болтовое присоединение проводников. Такой способ подключения рассчитан на большие сечения кабелей и шин, характерные для сетей с рабочими токами порядка сотен ампер.

Принцип работы

При нормальной нагрузке DEKraft ВА-303 22752DEK проводит рабочий ток через три силовых полюса. Пока ток не выходит за пределы, предусмотренные характеристиками аппарата, контакты остаются замкнутыми. Продолжительная перегрузка вызывает нагрев чувствительного элемента теплового расцепителя. Его механическая деформация происходит постепенно, поэтому кратковременный пусковой бросок не обязательно приводит к отключению. Если повышенный ток сохраняется достаточно долго, механизм освобождает защелку, после чего силовые контакты размыкаются. Такой принцип позволяет защитить проводники и распределительное оборудование от продолжительного перегрева. Перегрузка не всегда сопровождается экстремально высоким током, но даже умеренное превышение допустимого значения способно вызвать разрушение изоляции при длительном воздействии.

Области применения

DEKraft ВА-303 22752DEK подходит для силовых распределительных систем различного назначения:

• главные распределительные щиты,
• вводно-распределительные устройства,
• секционные аппараты низковольтных щитов,
• отходящие силовые линии,
• промышленные распределительные системы,
• электроснабжение коммерческих зданий,
• инженерная инфраструктура крупных объектов,
• насосные и вентиляционные установки,
• трансформаторные и распределительные пункты,
• электроснабжение производственных участков,
• системы технологического электропитания,
• щитовые комплексы административных зданий,
• энергетические объекты,
• распределительные сети транспортной инфраструктуры.

Компания «Олниса» осуществляет поставку автоматических выключателей DEKraft ВА-303 с артикулом 22752DEK для силовых распределительных систем. При оформлении заказа доступны технические консультации по номинальному току, отключающей способности, варианту подключения и совместимым аксессуарам серии. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.

Преимущества

Практические достоинства DEKraft ВА-303 22752DEK:

• пригодность для силовых линий со значительным рабочим током,
• совмещение защиты от перегрузки и короткого замыкания в одном корпусе,
• одновременное отключение трех фаз,
• жесткая конструкция для стационарного щитового применения,
• удобство болтового присоединения силовых проводников,
• возможность расширения функций дополнительными аксессуарами,
• отсутствие необходимости настраивать фиксированный расцепитель на объекте,
• удобство применения в качестве вводного или распределительного аппарата,
• изоляционное разделение фаз в зоне силовых подключений,
• высокая коммутационная способность для распределительных сетей,
• пригодность для построения автоматизированных схем отключения,
• возможность оснащения дистанционным приводом,
• длительный механический ресурс,
• универсальность для промышленной и инфраструктурной энергетики.

Таким образом, DEKraft ВА-303-3P-0160A 22752DEK — трехполюсный автоматический выключатель в литом корпусе с номинальным током 160 А и предельной отключающей способностью 36 кА. Аппарат предназначен для трехфазных распределительных сетей до 400/415 В и защищает силовую цепь как при продолжительной перегрузке, так и при коротком замыкании.
