Профессиональный кабельный тестер Fluke Networks MicroScanner2 MS2-TTK для диагностики, трассировки и оконцевания медных линий связи

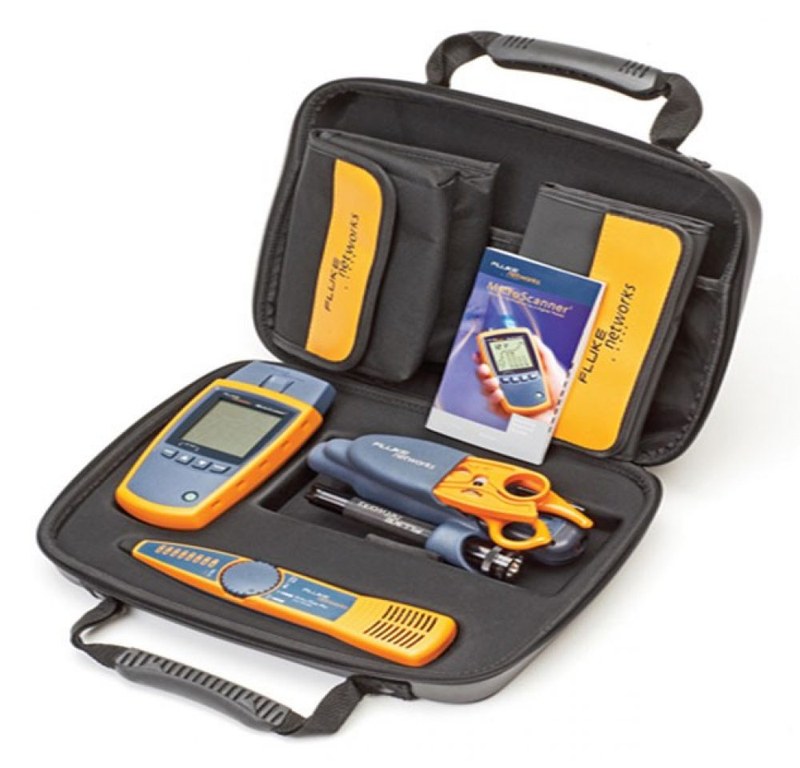

Fluke Networks MicroScanner2 MS2-TTK — профессиональный комплект для проверки, поиска и обслуживания медной кабельной инфраструктуры. Его основой является портативный тестер MicroScanner2, который позволяет быстро оценить состояние линии, проверить правильность соединения проводников, определить длину кабеля и локализовать место электрической неисправности.

Технические характеристики

Основные параметры Fluke Networks MicroScanner2 MS2-TTK:

• бренд — Fluke Networks,
• категория — кабельный тестер и монтажный комплект,
• серия — MicroScanner,
• исполнение — MicroScanner2 Termination Test Kit,
• каталожный код комплекта — MS2-TTK,
• проверяемая среда — медная витая пара и коаксиальный кабель,
• поддержка разъемов — RJ45, RJ11 и F-type,
• метод измерения расстояния — TDR,
• поиск обрыва — предусмотрен,
• переносной защитный кейс — предусмотрен.

Особенности конструкции

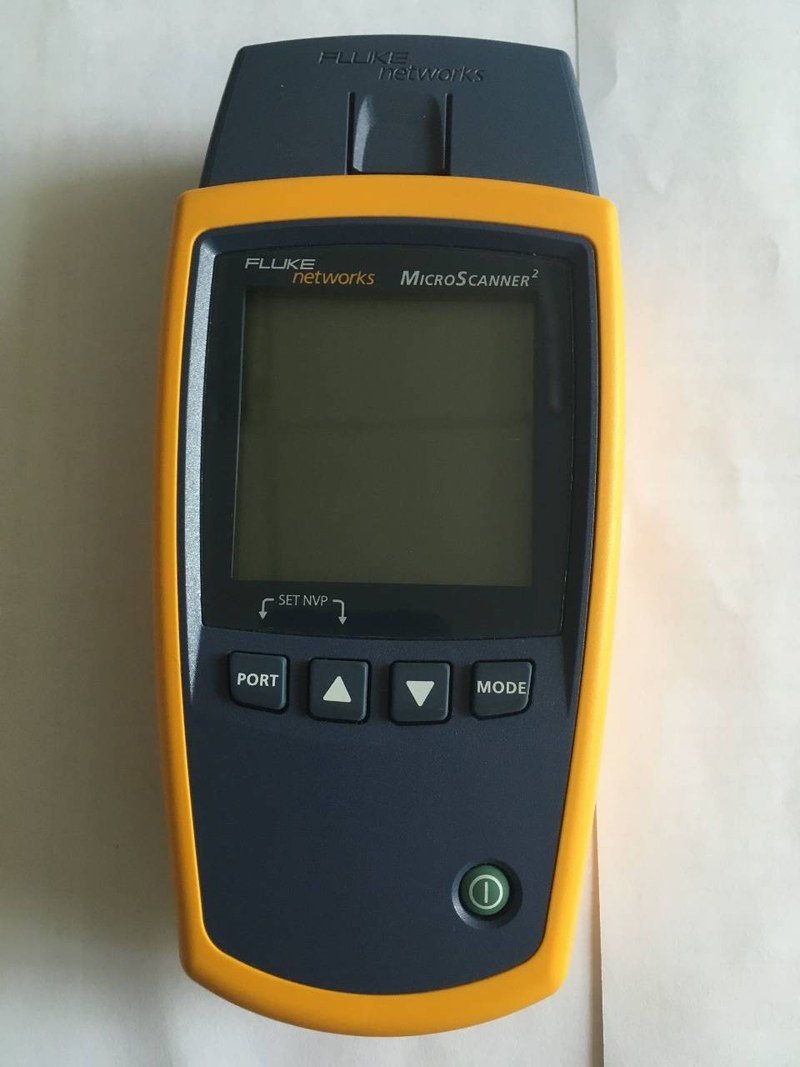

MicroScanner2 выполнен в компактном ручном корпусе, рассчитанном на постоянное использование при монтаже и обслуживании кабельных систем. Органы управления расположены так, чтобы основные проверки можно было выполнять непосредственно возле розетки, патч-панели или распределительного шкафа без стационарного рабочего места. На корпусе предусмотрены отдельные подключения для витой пары и коаксиального кабеля. Это дает возможность работать с разными видами медной инфраструктуры одним прибором, не заменяя основную измерительную платформу. Съемный адаптер Wiremap устанавливается на противоположном конце проверяемой линии. После запуска теста устройство анализирует соединение каждого проводника и показывает фактическую структуру кабеля. Монтажник сразу видит, соответствует ли линия требуемой последовательности контактов.

Принцип работы

После подключения Fluke Networks MicroScanner2 MS2-TTK к кабелю прибор формирует диагностический сигнал и анализирует электрическое состояние проводников. При проверке Wiremap оценивается последовательность контактов на обоих концах линии. Если соединение выполнено правильно, тестер показывает нормальную структуру пар. При монтажной ошибке на экране отображается характер нарушения. Обрыв отдельного проводника определяется по отраженному сигналу. Используя принцип временной рефлектометрии, MicroScanner2 способен не только обнаружить неисправность, но и определить приблизительное расстояние до нее. Это особенно полезно на протяженных скрытых трассах, где визуальный осмотр всего кабеля невозможен.

Области применения

Fluke Networks MicroScanner2 MS2-TTK используется для следующих работ:

• монтаж структурированных кабельных систем,
• диагностика локальных Ethernet-сетей,
• проверка качества оконцевания кабеля,
• поиск обрывов и коротких замыканий,
• определение расстояния до поврежденного участка,
• контроль схемы подключения жил,
• поиск нужного кабеля среди нескольких трасс,
• проверка сетевых розеток и патч-панелей,
• идентификация активных Ethernet-портов,
• обнаружение базового PoE,
• обслуживание серверных и телекоммуникационных шкафов,
• ввод новой кабельной инфраструктуры в эксплуатацию,
• повседневная работа монтажных и сервисных специалистов.

Компания «Олниса» осуществляет поставку Fluke Networks MicroScanner2 MS2-TTK для монтажных организаций, сервисных подразделений и специалистов по сетевой инфраструктуре. При оформлении заказа доступны консультации по комплектации набора, дополнительным идентификаторам и совместимым принадлежностям Fluke Networks.

Преимущества

Практические достоинства Fluke Networks MicroScanner2 MS2-TTK:

• совмещение диагностики и монтажных инструментов в одном комплекте,
• быстрое определение распространенных дефектов линии,
• возможность локализовать повреждение по расстоянию,
• удобная проверка правильности оконцевания проводников,
• поддержка нескольких видов медного кабеля,
• проверка действующих Ethernet-подключений,
• тональная идентификация скрытых трасс,
• наличие отдельного щупа IntelliTone Pro,
• пригодность для работы в телекоммуникационных шкафах,
• понятное отображение результатов на одном экране,
• мобильный формат для выездного специалиста,
• сокращение времени поиска неисправностей,
• расширенная комплектация относительно базового MicroScanner2,
• удобство применения на всех этапах работы с медной линией.

Таким образом, Fluke Networks MicroScanner2 MS2-TTK — расширенный комплект для специалистов, которым необходимо не только проверить уже смонтированный кабель, но и выполнять операции по его подготовке, трассировке и обслуживанию. MicroScanner2 диагностирует структуру проводников, определяет длину до 460 м, помогает находить обрывы и короткие замыкания, распознает активные Ethernet-соединения 10/100/1000 Мбит/с и обнаруживает базовое питание PoE. Тональный режим в сочетании с IntelliTone Pro существенно упрощает поиск нужной линии в насыщенной кабельной инфраструктуре.
