Сетевой тестер Fluke Networks LinkRunner AT 1000 LRAT-1000 для быстрой диагностики Ethernet, PoE и медных кабельных линий

Fluke Networks LinkRunner AT 1000, каталожное обозначение LRAT-1000 — портативный сетевой тестер для оперативной проверки Ethernet-подключений и медной кабельной инфраструктуры. Прибор рассчитан на работу непосредственно на объекте и позволяет за короткое время определить, связана ли неисправность с кабелем, портом коммутатора или сетевыми параметрами. Модель поддерживает соединения 10/100/1000BASE-T и объединяет функции кабельного тестера с инструментами диагностики локальной сети. LinkRunner AT 1000 способен проверить разводку пар, обнаружить физический дефект линии, определить параметры активного Ethernet-порта и выполнить автоматизированную проверку подключения.

Технические характеристики

Основные параметры Fluke Networks LinkRunner AT 1000:

• бренд — Fluke Networks,
• категория — портативный сетевой автотестер,
• модель — LinkRunner AT 1000,
• каталожное обозначение — LRAT-1000,
• основной интерфейс — RJ45,
• поддерживаемые сети — 10BASE-T, 100BASE-TX и 1000BASE-T,
• автоматический тест соединения — предусмотрен,
• проверка PoE — предусмотрена,
• измерение длины пар — предусмотрено,
• обнаружение обрыва — предусмотрено,
• обнаружение короткого замыкания — предусмотрено,
• поиск перепутанных и перекрещенных жил — предусмотрен,
• определение split pair — предусмотрено,
• идентификация кабельной линии — предусмотрена,
• масса — около 0,5 кг.

Особенности конструкции

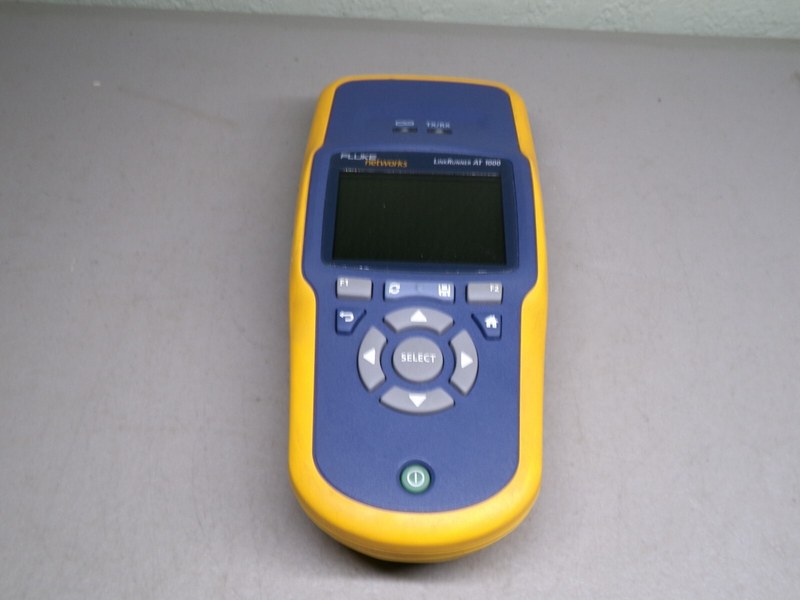

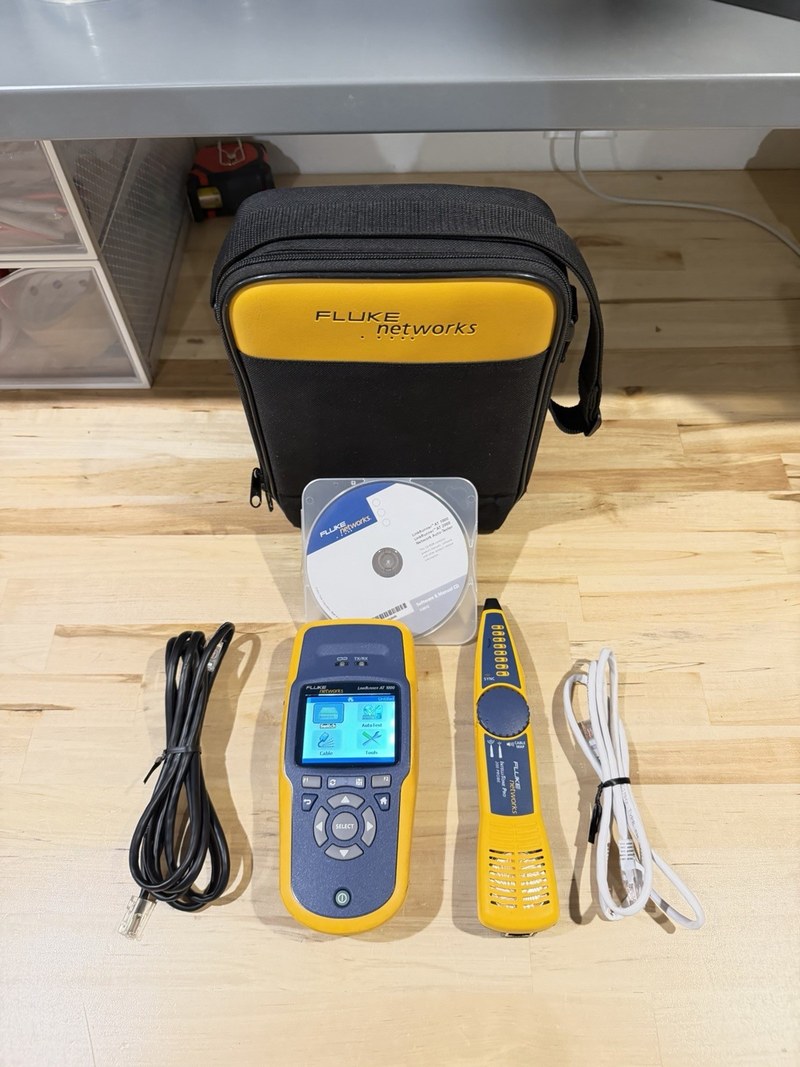

Fluke Networks LinkRunner AT 1000 выполнен в прочном переносном корпусе, рассчитанном на регулярную работу возле патч-панелей, сетевых шкафов и пользовательских розеток. Все основные проверки проводятся через медный порт RJ45, поэтому для типовой Ethernet-инфраструктуры не требуется внешний адаптер. Цветной экран отображает ключевые результаты проверки в одном интерфейсе. Специалист видит скорость соединения, состояние кабеля, параметры сетевого подключения и сведения об активном порте без длительного перехода между отдельными режимами. Встроенный генератор тона позволяет использовать прибор при поиске необходимой линии в кабельном пучке. Цифровой сигнал IntelliTone удобен при работе с совместимым щупом, а аналоговые частоты позволяют применять традиционный метод трассировки.

Принцип работы

После подключения Fluke Networks LinkRunner AT 1000 LRAT-1000 к сетевой розетке прибор определяет наличие физического Ethernet-соединения и согласованную скорость порта. Автоматический режим последовательно выполняет основные проверки. Благодаря этому специалист получает комплексный результат без ручного запуска каждой операции. Если кабель не подключен к активному сетевому оборудованию, LinkRunner может использоваться для диагностики самой линии. Прибор оценивает состояние отдельных пар и выявляет нарушения электрической схемы. При обрыве тестер определяет отсутствие соединения в соответствующем проводнике. Короткое замыкание выявляется по аномальной электрической связи между жилами. Кроме того, устройство обнаруживает split pair — ошибку формирования витых пар, которая может сохранять электрическую целостность линии, но ухудшать качество передачи Ethernet.

Области применения

Fluke Networks LinkRunner AT 1000 используется для следующих задач:

• обслуживание локальных Ethernet-сетей,
• проверка сетевых розеток,
• диагностика портов коммутаторов,
• поиск неисправностей витой пары,
• определение неправильной разводки жил,
• выявление обрывов и коротких замыканий,
• поиск split pair,
• проверка Gigabit Ethernet-соединений,
• обнаружение PoE на сетевом порту,
• идентификация VLAN,
• поиск кабеля в телекоммуникационном шкафу,
• обслуживание IP-телефонии,
• диагностика камер видеонаблюдения,
• эксплуатация корпоративной сетевой инфраструктуры.

Компания «Олниса» осуществляет поставку сетевых тестеров Fluke Networks LinkRunner AT 1000 LRAT-1000 для сервисных подразделений, монтажных организаций и специалистов по сетевой инфраструктуре. При оформлении заказа доступны консультации по комплектации прибора и совместимым принадлежностям. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.

Преимущества

Практические достоинства Fluke Networks LinkRunner AT 1000:

• быстрая автоматическая диагностика Ethernet-подключения,
• совмещение сетевых и кабельных проверок в одном корпусе,
• поддержка Gigabit Ethernet,
• определение состояния отдельных проводников,
• выявление сложных ошибок витой пары,
• проверка наличия PoE,
• идентификация сетевого порта и VLAN,
• тональная трассировка кабельных линий,
• цветное отображение результатов,
• возможность сохранения отчетов,
• компактное исполнение для выездной работы,
• сокращение времени поиска сетевой неисправности.

Таким образом, Fluke Networks LinkRunner AT 1000 LRAT-1000 — переносной сетевой автотестер, предназначенный для диагностики медных Ethernet-линий 10/100/1000BASE-T. Устройство позволяет проверить как физическую кабельную среду, так и основные параметры активного сетевого подключения. Функции AutoTest, Wiremap, определения PoE, VLAN и сетевого порта позволяют локализовать причину неисправности без использования нескольких отдельных приборов. Поддержка IntelliTone дополнительно упрощает поиск требуемой трассы среди большого количества кабелей.
