Индикатор чередования фаз Fluke 9040 4014969 для проверки трехфазных промышленных электросетей
Fluke 9040, артикул 4014969 — компактный профессиональный индикатор, предназначенный для контроля последовательности фаз в трехфазных электрических сетях. Прибор помогает определить наличие всех фазных проводников и установить направление вращения электрического поля до подключения электродвигателя, привода либо другого оборудования, чувствительного к порядку фаз. Проверка последовательности особенно важна после монтажа, реконструкции или ремонта электроустановки. Ошибочная перестановка двух фаз может привести к изменению направления вращения двигателя, неправильной работе насосов, вентиляторов, компрессоров и механизмов с трехфазным электроприводом. Основные параметры Fluke 9040:
- бренд — Fluke,
- категория — индикатор чередования фаз,
- модель — Fluke 9040,
- артикул европейского исполнения — 4014969,
- назначение — определение последовательности фаз трехфазной сети,
- контроль наличия трех фаз — предусмотрен,
- индикация направления чередования фаз — предусмотрена,
- диапазон рабочего напряжения — 40–700 В AC,
- максимальное рабочее напряжение по технической документации — 690 В,
- диапазон частоты — 15–400 Гц,
- номинальный тестовый ток на фазу — около 1 мА,
- габариты — 124 × 61 × 27 мм,
- масса — около 200 г.
Особенности конструкции

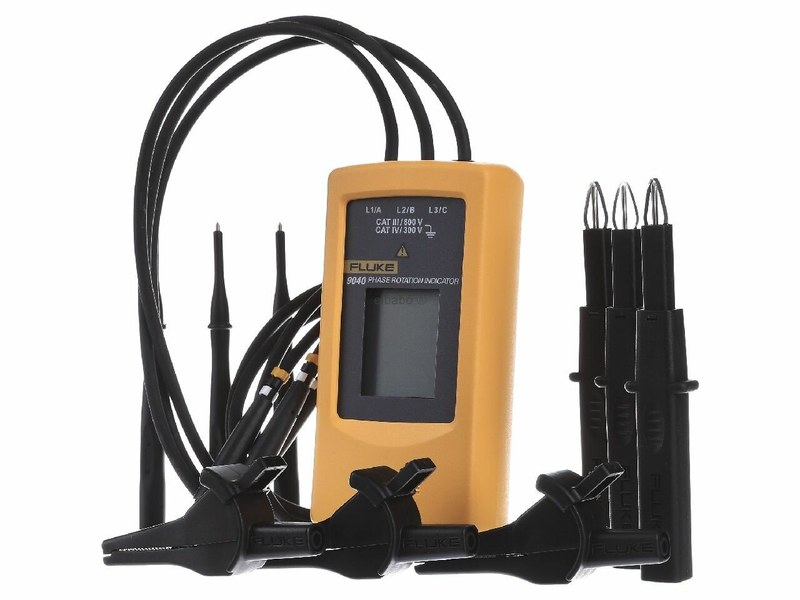

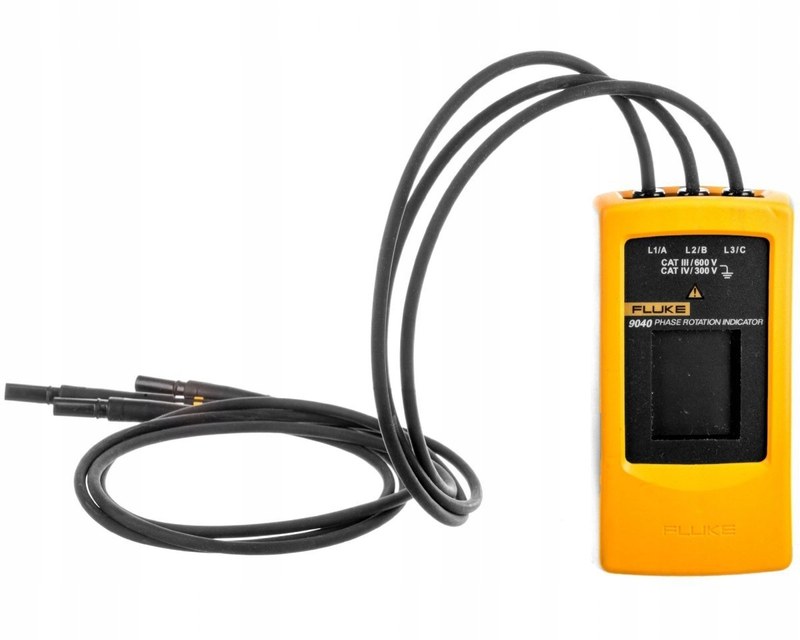

Fluke 9040 выполнен в небольшом плоском корпусе, который удобно удерживать одной рукой при работе возле распределительных щитов, силовых разъемов и клеммных коробок. Небольшая масса позволяет постоянно держать прибор в комплекте сервисного электрика. На лицевой части расположен LCD-дисплей. Он отображает состояние трехфазной системы и направление чередования фаз без необходимости интерпретировать числовые измерительные значения. К прибору подключены три измерительных проводника, соответствующие фазам проверяемой сети. Комплектные самофиксирующиеся измерительные наконечники предназначены для надежного электрического контакта, в том числе при проверке промышленных разъемов.
Принцип работы
Для проверки Fluke 9040 4014969 соединяют с тремя фазными проводниками исследуемой сети. После появления достаточного напряжения прибор получает питание и анализирует временную последовательность фазных сигналов. В симметричной трехфазной системе напряжения каждой фазы смещены друг относительно друга на определенный угол. Электронная схема индикатора отслеживает порядок, в котором изменяются эти сигналы. Если фазы подключены в одной последовательности, LCD показывает соответствующее направление вращения поля. При перестановке любых двух фаз порядок меняется на противоположный, что сразу отражается на индикаторе. Одновременно прибор позволяет убедиться, что необходимые фазные напряжения присутствуют на подключенных проводниках. Благодаря этому специалист может отличить неправильную последовательность от ситуации с отсутствующей фазой.
Области применения
Fluke 9040 используется для следующих профессиональных задач:
- проверка последовательности фаз трехфазной сети,
- контроль фаз перед подключением электродвигателей,
- проверка силовых распределительных щитов,
- обслуживание насосных установок,
- подключение вентиляционного оборудования,
- проверка компрессорных агрегатов,
- работа с промышленными приводами,
- диагностика трехфазных силовых розеток,
- контроль подключения после ремонта кабельной линии,
- пусконаладочные проверки электрооборудования,
- техническое обслуживание производственных установок,
- проверка трехфазного питания после замены коммутационных аппаратов.
Компания «Олниса» осуществляет поставку индикаторов чередования фаз Fluke 9040 с артикулом 4014969 для электромонтажных организаций, производственных предприятий и сервисных подразделений. При оформлении заказа доступны консультации по характеристикам прибора и совместимым измерительным принадлежностям.
Преимущества
Практические достоинства Fluke 9040:
- быстрое определение порядка фаз без сложных измерительных процедур,
- одновременный контроль трехфазного подключения,
- понятная визуальная индикация результата,
- отсутствие необходимости в батареях,
- готовность к работе непосредственно от исследуемой сети,
- широкий диапазон рабочего напряжения,
- возможность применения в сетях с различной частотой,
- компактный корпус для выездных работ,
- малый вес,
- высокая категория электрической безопасности,
- удобство проверки промышленных силовых цепей,
- сокращение риска неправильного подключения трехфазных приводов.
Таким образом, Fluke 9040 4014969 — специализированный индикатор для оперативного определения последовательности фаз в трехфазных электрических системах. Прибор работает в диапазоне до 700 В и поддерживает частоты от 15 до 400 Гц, что позволяет использовать его не только в стандартных распределительных сетях, но и в различных промышленных системах питания. LCD-индикация дает специалисту четкую информацию о наличии фаз и направлении их чередования. Питание непосредственно от проверяемой цепи избавляет от батарей и делает устройство удобным для периодических сервисных проверок.
