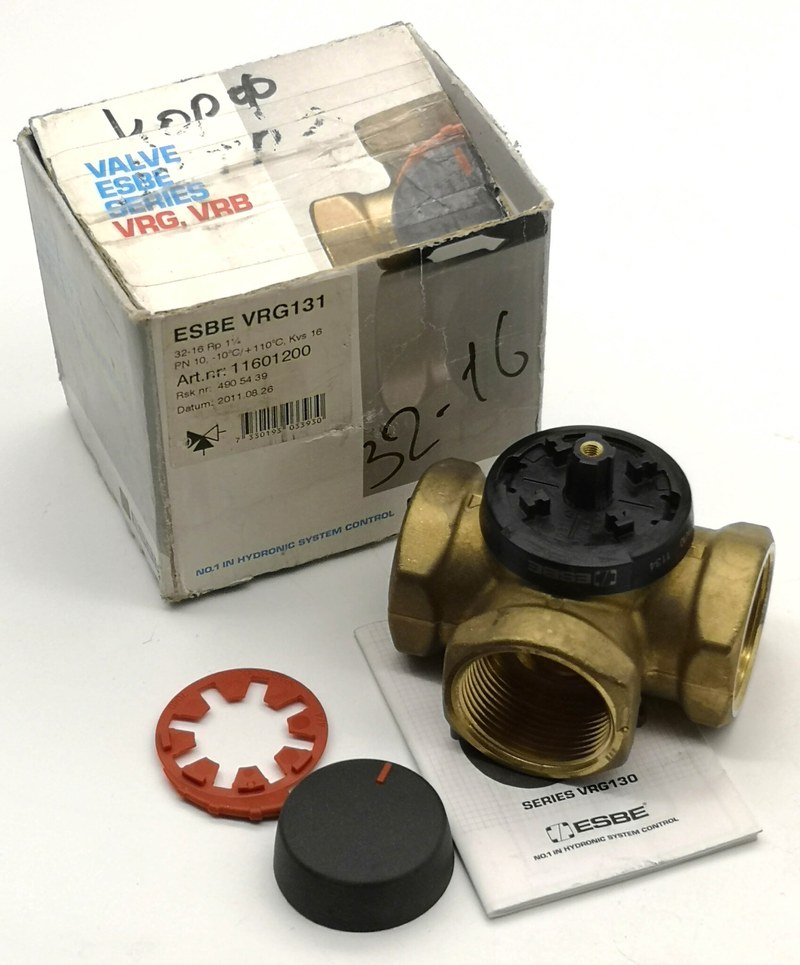

ESBE VRG131 11601200 Rp 1¼ — трехходовой клапан DN32 для управления теплоносителем
ESBE VRG131, артикул 11601200 — трехходовой поворотный клапан для гидравлических систем, где требуется управлять направлением или соотношением потоков теплоносителя. Конкретное исполнение рассчитано на трубопровод DN32, имеет внутреннюю резьбу Rp 1¼" и пропускную способность Kvs 16 м³/ч.
Технические характеристики
Основные параметры ESBE VRG131 11601200:
- производитель — ESBE,
- категория — трехходовой поворотный клапан,
- серия — VRG130,
- модель — VRG131,
- артикул — 11601200,
- номинальный диаметр — DN32,
- тип соединения — внутренняя резьба Rp 1¼",
- пропускная способность Kvs — 16 м³/ч,
- класс давления — PN10,
- максимальное рабочее давление — 1 МПа,
- масса — около 0,95 кг.

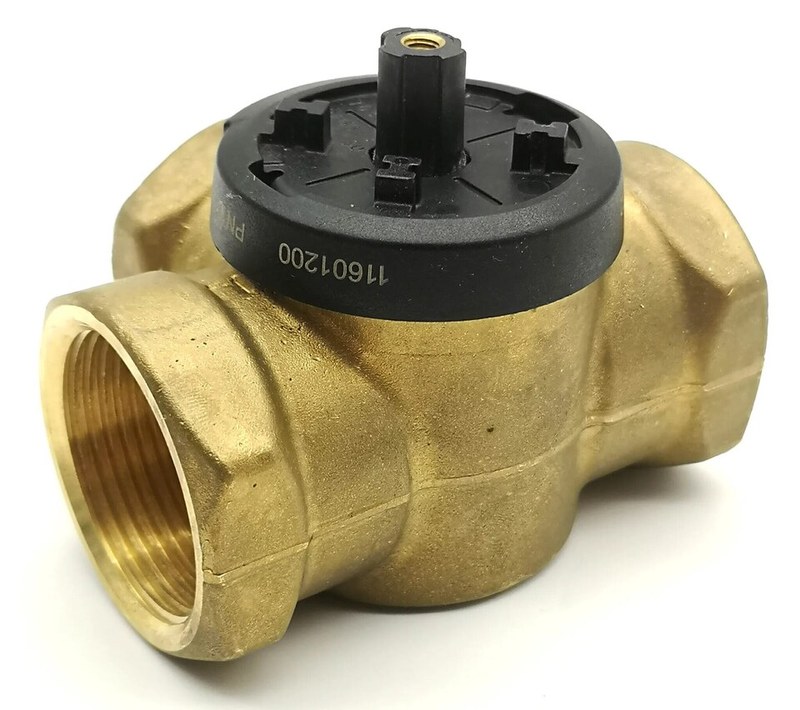

Особенности конструкции
Внутренняя геометрия ESBE VRG131 11601200 рассчитана на постепенное изменение гидравлического сопротивления при повороте рабочего элемента. Поток не переключается резким движением между фиксированными положениями: площадь открытых каналов меняется последовательно, что позволяет использовать клапан именно как регулирующий компонент. Корпус выполнен из DZR-латуни, устойчивой к вымыванию цинка при длительной работе в водяных системах. Такой материал подходит для оборудования, которое постоянно контактирует с нагретым теплоносителем и эксплуатируется в течение продолжительного времени без демонтажа. Внутренний поворотный элемент изготовлен из стойкого к износу латунного материала. Уплотнения EPDM обеспечивают герметичность в допустимом температурном диапазоне и рассчитаны на работу с водой и совместимыми водогликолевыми растворами.
Принцип работы
Работа клапана определяется его положением внутри гидравлической схемы. В режиме смешивания к двум патрубкам подаются потоки с различной температурой. Один может поступать непосредственно от источника тепла, а второй — из обратной линии отопительной системы. Поворот внутреннего элемента изменяет площади проходных сечений обоих каналов. Если доля горячего потока увеличивается, температура смеси на выходе повышается. При увеличении количества обратной воды температура, наоборот, уменьшается. Таким способом можно получать требуемую температуру подачи без постоянного изменения параметров самого котла или другого источника тепловой энергии. При использовании клапана в распределительной схеме направление движения рабочей среды меняется. Один общий поток поступает внутрь корпуса и затем разделяется между двумя выходами. Положение ротора определяет, какая часть расхода направляется в каждую ветвь.
Области применения
ESBE VRG131 11601200 подходит для различных теплотехнических задач:
- смесительные узлы отопления,
- котельные установки,
- радиаторные контуры,
- системы теплого пола,
- индивидуальные тепловые пункты,
- насосные группы,
- буферные емкости,
- водяные системы охлаждения,
- теплообменные установки,
- контуры защиты котла от низкой температуры обратной воды,
- распределение теплоносителя между ветвями,
- автоматизированные системы поддержания температуры.
Компания «Олниса» осуществляет поставку клапанов ESBE VRG131 с артикулом 11601200 для систем отопления, охлаждения и теплоснабжения. При подготовке заказа доступны консультации по значению Kvs, присоединительному размеру и совместимости с электроприводами ESBE. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.
Преимущества
Практические достоинства ESBE VRG131 11601200:
- эффективное управление температурой теплоносителя,
- плавное изменение гидравлического режима,
- возможность применения в двух различных схемах работы,
- подходящая пропускная способность для контуров DN32,
- небольшое усилие, необходимое для поворота механизма,
- удобство подключения автоматического привода,
- стойкость корпуса к длительной эксплуатации в водяной среде,
- совместимость с водогликолевыми растворами,
- низкий уровень утечек между каналами,
- простая интеграция в существующий трубопровод,
- компактность относительно пропускной способности,
- минимальная потребность в регулярном техническом вмешательстве.
Таким образом, ESBE VRG131 11601200 — трехходовой клапан DN32 с внутренней резьбой Rp 1¼" и пропускной способностью Kvs 16 м³/ч. Его конструкция ориентирована на плавное изменение движения теплоносителя, поэтому модель подходит как для смешивания потоков, так и для их распределения между отдельными участками системы. Использование поворотного рабочего элемента обеспечивает небольшое усилие управления и позволяет легко автоматизировать клапан подходящим электроприводом. Рабочее давление до 1 МПа, устойчивый к коррозионному воздействию корпус и возможность эксплуатации с водогликолевыми смесями расширяют сферу применения модели.
