Клапан ESBE 3F 150 11101600 DN150 — управление крупными потоками теплоносителя

ESBE 3F 150, артикул 11101600 — трехходовой регулирующий клапан большого условного прохода, предназначенный для гидравлических систем с высоким расходом теплоносителя. Модель относится к фланцевой серии 3F и имеет размер DN150, поэтому ориентирована прежде всего на котельные, тепловые пункты, крупные системы отопления и промышленные контуры охлаждения.

Технические характеристики

Основные параметры ESBE 3F 150 11101600:

• бренд — ESBE,
• категория — трехходовой регулирующий клапан,
• серия — 3F,
• модель — 3F 150,
• артикул — 11101600,
• условный проход — DN150,
• пропускная способность Kvs — 400 м³/ч,
• класс давления — PN6,
• тип соединения — фланцевый,
• стандарт фланцев — EN 1092-2,
• максимальный перепад давления — 50 кПа,
• диапазон регулирования Kv/Kv min — 100,
• утечка в смесительном режиме — не более 1,5%,
• утечка в отводном режиме — не более 1,0%,
• температура теплоносителя — от −10 до +110 °C,
• масса — около 37 кг.

Особенности конструкции

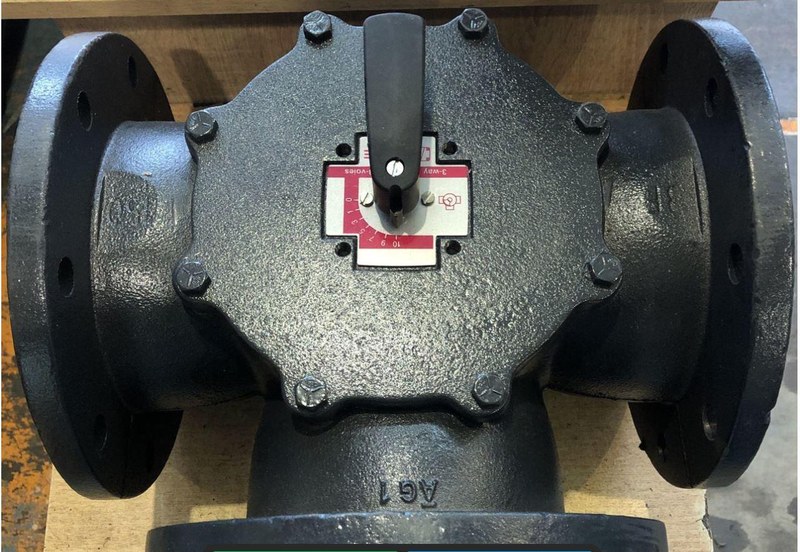

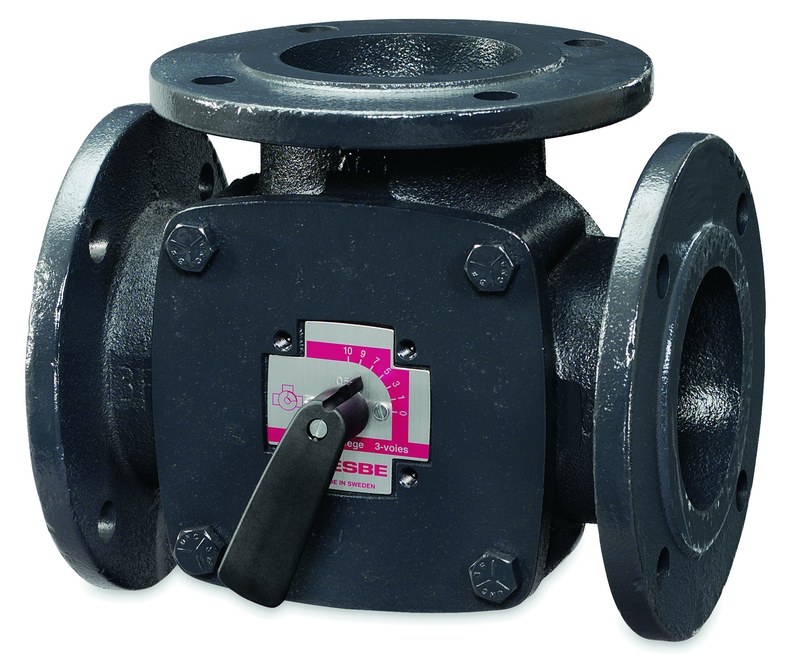

ESBE 3F 150 заметно отличается от компактной регулирующей арматуры не только размером, но и конструктивным исполнением. Корпус изготовлен из литого чугуна и рассчитан на работу в трубопроводах значительного диаметра, где клапан должен выдерживать собственную массу, нагрузку от присоединенной арматуры и воздействие потока большого объема. Три фланцевых патрубка формируют жесткое соединение с трубопроводом. Для DN150 используется восемь крепежных отверстий на каждом фланцевом соединении, что обеспечивает равномерное стягивание узла и устойчивость при эксплуатации. Внутри корпуса расположен поворотный золотник. Для крупного типоразмера он выполнен с применением латуни и нержавеющей стали. Перемещение золотника изменяет площади проходных каналов и тем самым регулирует направление и количество проходящего теплоносителя.

Принцип работы

Работа ESBE 3F 150 11101600 основана на изменении взаимного открытия трех гидравлических каналов. При смесительной схеме два отдельных потока подаются к клапану через разные входы. Например, один канал может получать горячую воду от теплогенератора, а второй — охлажденный теплоноситель из обратной магистрали. Поворот золотника изменяет долю каждого потока. Чем сильнее открыт горячий канал, тем выше температура жидкости после смешивания. При смещении механизма в противоположную сторону увеличивается доля обратной воды и температура общего потока снижается. Такой способ позволяет управлять параметрами крупного отопительного контура без постоянного изменения режима котла или теплообменника. В отводной схеме процесс организован иначе. Общий поток поступает через один патрубок, после чего клапан распределяет его между двумя направлениями. Изменяя положение золотника, можно увеличивать расход в одной ветви и одновременно уменьшать его в другой.

Области применения

ESBE 3F 150 11101600 применяется в системах с большим объемом циркулирующего теплоносителя:

• промышленные котельные,
• центральные тепловые пункты,
• крупные системы отопления зданий,
• промышленные системы охлаждения,
• теплообменные станции,
• магистральные смесительные узлы,
• контуры с буферными емкостями,
• системы распределения тепловой энергии,
• технологические установки с водяным теплоносителем,
• крупные вентиляционные и климатические комплексы,
• контуры с водогликолевой смесью,
• автоматизированные гидравлические системы.

Компания «Олниса» осуществляет поставку клапанов ESBE 3F 150 с артикулом 11101600 для котельных, тепловых пунктов и промышленных инженерных систем. При оформлении заказа доступны консультации по пропускной способности, фланцевому присоединению и совместимости с приводами ESBE. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.

Преимущества

Практические достоинства ESBE 3F 150:

• высокая пропускная способность для магистральных контуров,
• возможность работы на смешивание и отвод потока,
• прочная чугунная конструкция,
• надежное фланцевое присоединение,
• пригодность для трубопроводов большого диаметра,
• возможность автоматического управления приводом,
• стабильная работа при значительном расходе теплоносителя,
• совместимость с водогликолевыми смесями,
• широкий рабочий температурный диапазон,
• удобство применения в крупных теплотехнических узлах,
• ремонтопригодная механическая конструкция,
• возможность интеграции в автоматизированную систему регулирования.

Таким образом, ESBE 3F 150 11101600 — трехходовой фланцевый клапан DN150 с пропускной способностью Kvs 400 м³/ч. Модель рассчитана на давление PN6 и предназначена для систем, где требуется регулировать или перераспределять крупные потоки теплоносителя. Чугунный корпус, фланцевое соединение и усиленный внутренний механизм позволяют использовать клапан в котельных, тепловых пунктах и промышленных установках. Работа возможна как в смесительной, так и в отводной схеме, а установка совместимого привода переводит регулирование в автоматический режим.
