Электропривод ESBE 95 12051900 — 230 В, 60 секунд и крутящий момент 15 Н·м

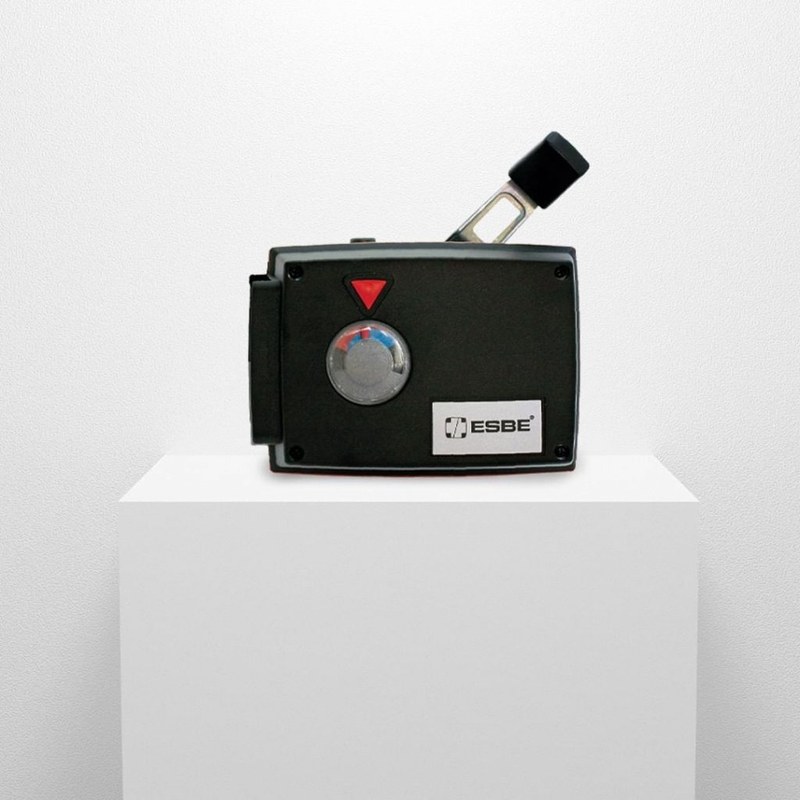

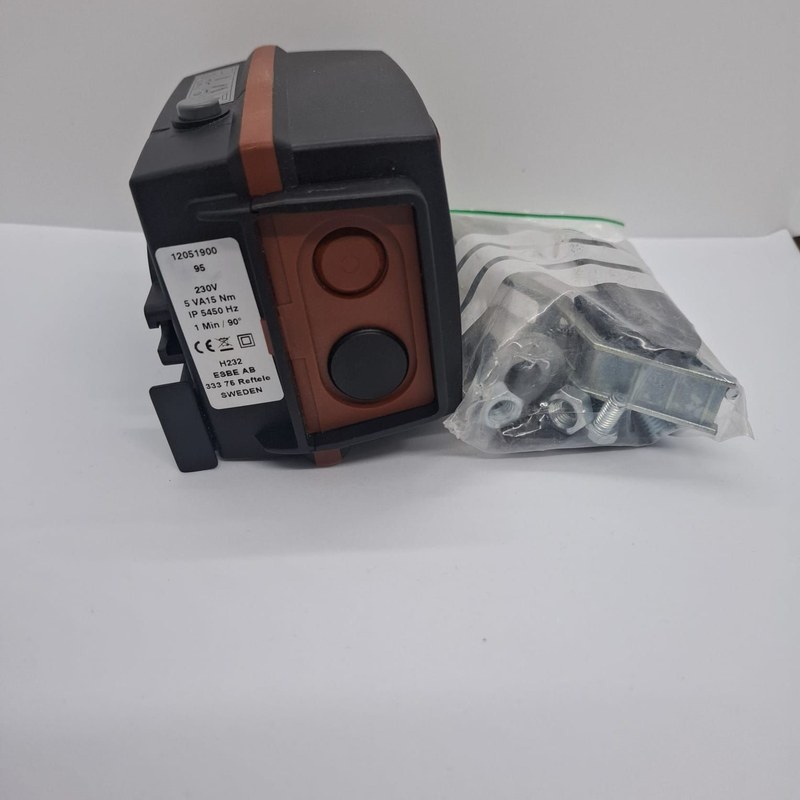

ESBE 95, артикул 12051900 — электрический поворотный привод серии 90, предназначенный для автоматического управления смесительными и регулирующими клапанами. Модель применяется в отопительных, охлаждающих и теплотехнических системах, где положение клапана должно изменяться по команде внешнего контроллера.
Технические характеристики
Основные параметры ESBE 95 12051900:
- бренд — ESBE,
- категория — электрический поворотный привод,
- серия — 90,
- модель — 95,
- артикул — 12051900,
- напряжение питания — 230 В AC ±10%,
- частота питающей сети — 50 Гц,
- тип управления — трехпозиционный SPDT,
- время поворота на 90° — 60 с,
- крутящий момент — 15 Н·м,
- настраиваемый рабочий сектор — 30–180°,
- потребляемая мощность — 5 ВА,
- ручное позиционирование — предусмотрено,
- вспомогательный переключатель — устанавливается дополнительно,
- номинал вспомогательного переключателя — 6(3) А при 250 В AC,
- степень защиты корпуса — IP54,
- класс электрической защиты — II,
- температура окружающей среды — от −15 до +55 °C,
- масса — около 0,8 кг,
- типовой диапазон совместимой поворотной арматуры — DN15–DN150.
Особенности конструкции
ESBE 95 выполнен как самостоятельный электромеханический узел, устанавливаемый непосредственно на поворотный клапан через соответствующее соединение или адаптер. Внутри корпуса находятся электродвигатель, понижающий редуктор и механические элементы, задающие пределы движения. Редуктор преобразует быстрое вращение двигателя в медленное движение с увеличенным усилием. На выходном валу формируется момент 15 Н·м, достаточный для управления арматурой, которой требуется более значительное усилие, чем способны обеспечить компактные приводы семейства ARA. Конечные положения задаются регулируемыми кулачковыми дисками. За счет этого рабочий ход не ограничен одним фиксированным углом 90°. При необходимости диапазон может быть изменен в пределах от 30 до 180°, что расширяет совместимость с различными конструкциями клапанов.
Принцип работы
Управление ESBE 95 12051900 основано на трехпозиционной электрической схеме. Контроллер способен сформировать команду движения в первом направлении, подать сигнал для обратного вращения либо полностью остановить исполнительный механизм. Когда напряжение поступает на соответствующую управляющую цепь, электродвигатель начинает работать. Вращение через редуктор передается на вал клапана, и регулирующий элемент постепенно меняет свое положение. При включении второй управляющей цепи направление перемещения становится противоположным. Если команда отсутствует, двигатель останавливается, а клапан остается в достигнутой позиции. Такой принцип позволяет использовать не только крайние положения. Контроллер может остановить привод в любой необходимой точке рабочего сектора и тем самым установить требуемое соотношение потоков. Например, в смесительном отопительном контуре автоматика сравнивает текущую температуру подачи с заданным значением. При недостатке тепла привод перемещает клапан в сторону увеличения доли горячей воды. После достижения нужного результата команда снимается.
Области применения
ESBE 95 12051900 применяется в различных инженерных системах:
- котельные установки,
- центральные и индивидуальные тепловые пункты,
- трехходовые регулирующие клапаны,
- четырехходовые смесительные клапаны,
- системы радиаторного отопления,
- промышленные контуры теплоснабжения,
- водяные системы охлаждения,
- вентиляционные теплообменники,
- насосно-смесительные узлы,
- регулирование температуры теплоносителя,
- переключение гидравлических потоков,
- автоматизированные системы управления теплом.
Компания «Олниса» осуществляет поставку электроприводов ESBE 95 с артикулом 12051900 для отопительного и теплотехнического оборудования. При оформлении заказа доступны консультации по совместимости исполнительного механизма с конкретным клапаном, необходимому адаптеру и схеме управления. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.
Преимущества
Практические достоинства ESBE 95:
- значительный крутящий момент при компактном исполнении,
- возможность установки промежуточного положения клапана,
- регулируемый рабочий сектор,
- сравнительно быстрое перемещение механизма,
- простая трехпозиционная схема управления,
- ручное позиционирование без подачи питания,
- возможность установки дополнительного концевого переключателя,
- пригодность для клапанов различного типоразмера,
- удобство автоматизации смесительных узлов,
- устойчивое удержание выбранного положения,
- защищенный корпус для технических помещений,
- низкая потребность в регулярном обслуживании.
Таким образом, ESBE 95 12051900 — поворотный электропривод на 230 В с крутящим моментом 15 Н·м и временем хода 60 секунд на 90°. Модель ориентирована на автоматизацию клапанов в системах отопления, охлаждения и распределения теплоносителя. Трехпозиционное управление позволяет перемещать арматуру в обоих направлениях и останавливать ее в промежуточных точках. Возможность настройки рабочего сектора от 30 до 180° делает привод более универсальным при работе с различными поворотными клапанами.
