Трехфазное реле напряжения DigiTOP VP-3F40A M6W — комплексная защита сети и электрооборудования

DigiTOP VP-3F40A M6W — цифровое трехфазное реле напряжения, предназначенное для автоматической защиты электрического оборудования от аварийных изменений параметров питающей сети. Прибор анализирует состояние каждой фазы и отключает нагрузку при выходе напряжения за заданные пределы, чрезмерном перекосе, исчезновении одной из линий или нарушении последовательности фаз.

Технические характеристики

Для DigiTOP VP-3F40A M6W характерны следующие рабочие параметры:

• бренд — DigiTOP,
• категория — трехфазное реле напряжения,
• модель — VP-3F40A M6W,
• отдельный числовой артикул — производителем не опубликован,
• число контролируемых фаз — 3,
• шаг настройки асимметрии — 1 В,
• метод измерения — TrueRMS,
• погрешность измерения — не более 1%,
• термозащита — предусмотрена,
• калибровка показаний — предусмотрена,
• монтаж — DIN-рейка,
• занимаемая ширина — 6 модулей.

Особенности конструкции

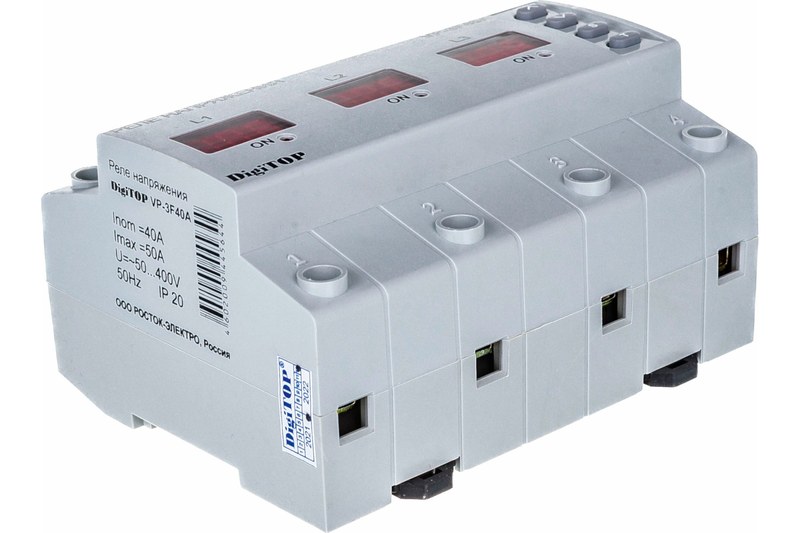

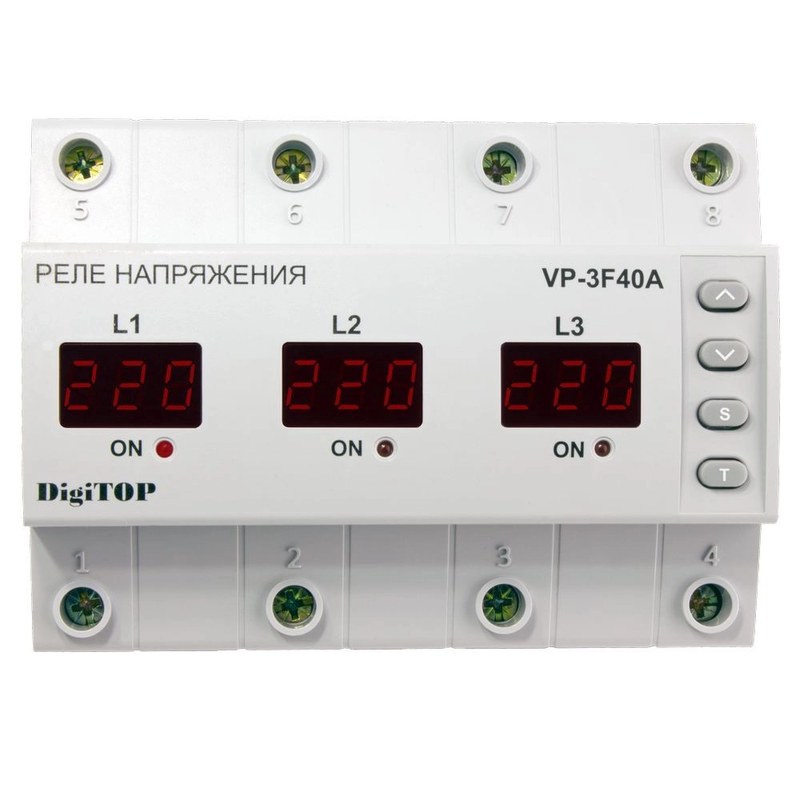

DigiTOP VP-3F40A M6W выполнен как щитовое модульное устройство увеличенной ширины. На передней стороне расположены цифровые индикаторы, позволяющие одновременно оценивать состояние всех трех фаз без применения отдельного мультиметра. Электронная измерительная часть работает по принципу TrueRMS. Такой способ определения действующего значения позволяет корректнее оценивать напряжение при искаженной форме сигнала, что особенно актуально в сетях с генераторами, преобразовательной техникой и нелинейными потребителями. Конструкция рассчитана не только на мониторинг, но и на непосредственную коммутацию нагрузки в пределах допустимого тока. Номинал 40 А позволяет использовать устройство в трехфазных вводах соответствующей мощности без обязательного применения внешнего контактора, если параметры конкретной нагрузки удовлетворяют требованиям прибора.

Принцип работы

После подачи питания DigiTOP VP-3F40A M6W начинает непрерывно измерять напряжение всех трех фаз и сопоставлять полученные значения с установленными пользователем порогами. Если сеть находится в допустимом состоянии, внутренние контакты разрешают питание нагрузки. На дисплее при этом отображаются фактические электрические параметры. Когда напряжение одной из фаз превышает заданную верхнюю границу, реле быстро размыкает цепь. Реакция на опасное перенапряжение составляет доли секунды, что позволяет уменьшить продолжительность воздействия аварийного режима на подключенную технику. При пониженном напряжении алгоритм зависит от глубины просадки. Относительно умеренное отклонение сопровождается небольшой выдержкой, чтобы прибор не реагировал на кратковременные безопасные колебания. При критическом падении отключение выполняется почти сразу. Еще один контролируемый параметр — разница напряжений между фазами. Если асимметрия превышает заданный пользователем предел и сохраняется дольше предусмотренной выдержки, питание отключается. Для трехфазных электродвигателей существенное значение имеет порядок чередования фаз. При необходимости соответствующую функцию можно активировать, чтобы предотвратить запуск оборудования при неправильной последовательности линий.

Области применения

DigiTOP VP-3F40A M6W может применяться в следующих системах:

• трехфазные вводы частных домов,
• электроснабжение коммерческих помещений,
• распределительные щиты,
• насосные станции,
• электродвигатели,
• компрессорные установки,
• вентиляционное оборудование,
• станочное оборудование,
• холодильные системы,
• котельные установки,
• промышленные шкафы управления,
• системы с однофазными потребителями, распределенными по трем фазам,
• объекты с резервными генераторами,
• электроустановки, чувствительные к перекосу и пропаданию фаз.

Компания «Олниса» осуществляет поставку трехфазных реле DigiTOP VP-3F40A M6W для распределительных щитов и систем защиты электрооборудования. При оформлении заказа доступны технические консультации по номинальному току, диапазонам настройки, режимам контроля фаз и соответствию устройства параметрам конкретной сети. Заявки оперативно обрабатываются, доставка продукции организуется по всей стране.

Преимущества

Практические достоинства DigiTOP VP-3F40A M6W:

• комплексный контроль трехфазного питания,
• защита техники от опасных сетевых режимов,
• раздельное измерение параметров каждой линии,
• быстрая реакция на критические отклонения,
• гибкая настройка порогов защиты,
• возможность выбора логики работы по фазам,
• контроль фазной асимметрии,
• поддержка проверки последовательности фаз,
• удобное цифровое отображение текущего состояния,
• корректное измерение при сложной форме напряжения,
• наличие собственной температурной защиты,
• автоматическое восстановление после нормализации сети,
• удобство установки в стандартный электрощит,
• минимальная потребность в постоянном контроле со стороны пользователя.

Таким образом, DigiTOP VP-3F40A M6W — трехфазное реле напряжения на 40 А, объединяющее измерение сетевых параметров и автоматическое отключение нагрузки при аварийных состояниях. Устройство способно реагировать на перенапряжение, глубокую просадку, фазную асимметрию, исчезновение линии и неправильный порядок чередования фаз. Возможность выбора синхронного или асинхронного режима расширяет область применения прибора: его можно использовать как для полноценных трехфазных потребителей, так и для объектов с распределенными однофазными нагрузками. Настраиваемая задержка повторного включения дополнительно помогает защитить оборудование от нежелательного немедленного перезапуска.
