Силовая вилка EMAS EKS116F — надежное подключение оборудования к однофазной электросети

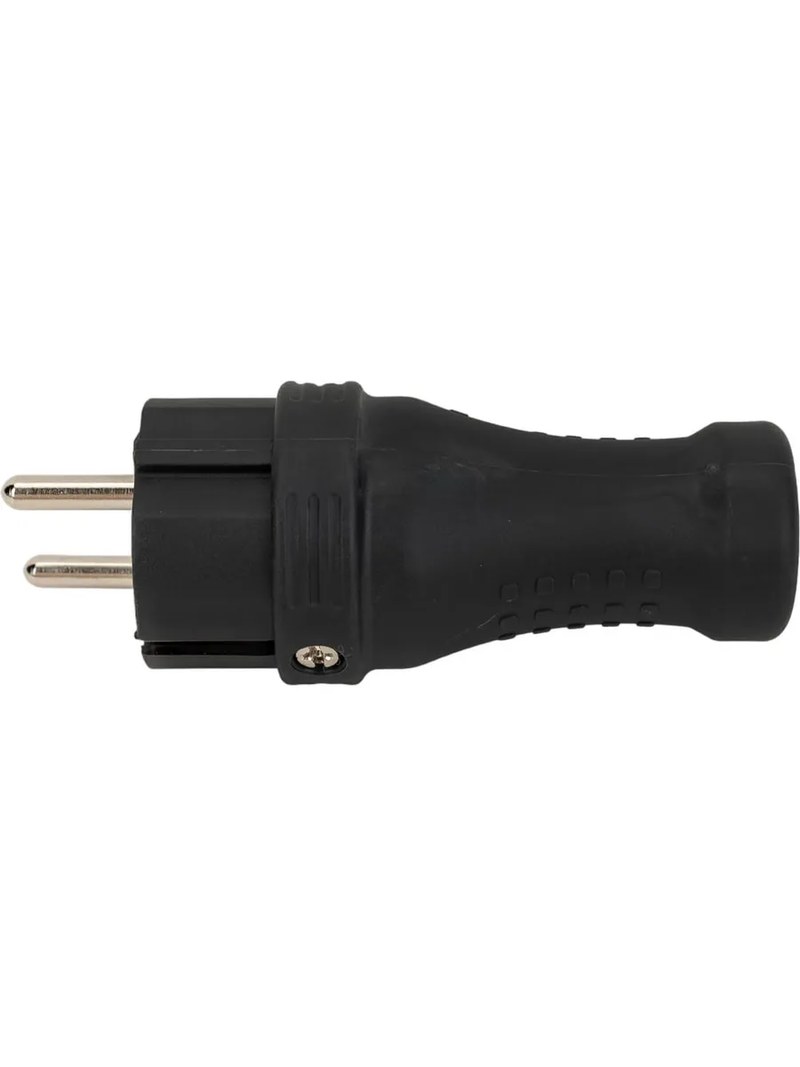

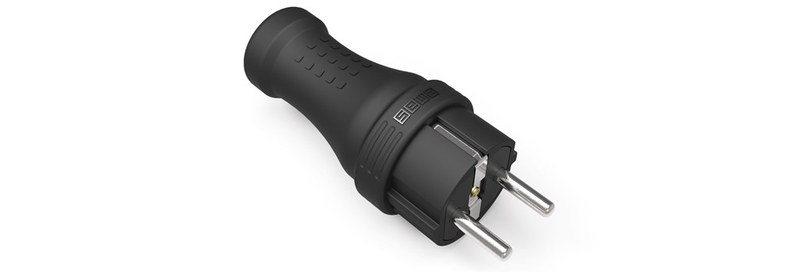

EMAS EKS116F — разборная электрическая вилка с заземляющим контактом, предназначенная для подключения переносного и стационарного оборудования к однофазной сети. Изделие относится к промышленной серии EKS и рассчитано на применение там, где от соединительного элемента требуется более высокая механическая стойкость, чем от обычной бытовой вилки.

Технические характеристики

Основные параметры вилки EMAS EKS116F:

• бренд — EMAS,
• категория — силовая электрическая вилка,
• серия — EKS,
• код изделия — EKS116F,
• номинальный рабочий ток — 16 А,
• контактная схема — 2P+E,
• защитное заземление — предусмотрено,
• тип исполнения — кабельная разборная вилка,
• материал корпуса — прочный резинопластиковый материал,
• степень защиты — IP44,
• категория применения — AC-15,
• напряжение изоляции Ui — 690 В,
• импульсное выдерживаемое напряжение Uimp — 2 кВ,
• электрическая прочность между корпусом и контактами — 1890 В AC,
• степень загрязнения — 2,
• диапазон рабочей температуры — от −40 до +80 °C,
• стандарт — TS IEC 60884-1-A1+A2.

Особенности конструкции

EMAS EKS116F отличается моноблочным защищенным корпусом, рассчитанным на более жесткую эксплуатацию по сравнению с хрупкими корпусами стандартной бытовой электроустановочной продукции. Эластичный материал частично воспринимает ударную нагрузку и одновременно обеспечивает электрическую изоляцию внутренних токоведущих деталей. Внутренняя контактная группа рассчитана на подключение фазного, нейтрального и защитного проводников. Наличие отдельного PE-контакта позволяет использовать изделие с оборудованием, корпус которого должен быть связан с системой защитного заземления. Разборное исполнение дает возможность самостоятельно присоединять кабель требуемой длины и подходящего сечения. Это удобно при изготовлении удлинителей, ремонте поврежденных сетевых шнуров и комплектации промышленного оборудования.

Принцип работы

После подключения кабеля токоведущие жилы фиксируются на соответствующих внутренних контактах EMAS EKS116F. Фазный и нейтральный проводники формируют рабочую электрическую цепь, а защитная жила соединяется с заземляющим контактом. При установке вилки в совместимую розетку металлические штыри входят в контактные элементы розеточной части. За счет механического прижатия формируется электрическое соединение с небольшим переходным сопротивлением. Через рабочие контакты электроэнергия передается подключенному прибору. Защитный проводник при этом не участвует в нормальном питании нагрузки, но обеспечивает связь металлического корпуса оборудования с системой заземления.

Области применения

Вилка EMAS EKS116F может использоваться для различных электротехнических задач:

• переносной электроинструмент,
• промышленное оборудование небольшой мощности,
• электрические удлинители,
• строительные площадки,
• ремонтные мастерские,
• сервисные центры,
• насосное оборудование,
• компрессоры подходящей мощности,
• производственные установки,
• осветительное оборудование,
• переносные нагревательные устройства,
• электрические машины и механизмы,
• гаражное оборудование,
• временные системы электроснабжения.

Компания «Олниса» осуществляет поставку силовых вилок EMAS EKS116F и другой электроустановочной продукции для промышленных и коммерческих объектов. При оформлении заказа доступны технические консультации по номинальному току, контактной схеме, степени защиты и совместимости изделия с применяемым кабелем и розеткой. Компания оперативно обрабатывает заявки и организует доставку продукции по всей стране.

Преимущества

Основные эксплуатационные достоинства EMAS EKS116F:

• прочная конструкция для регулярного использования,
• наличие защитного заземляющего контакта,
• устойчивость корпуса к механическим воздействиям,
• удобство самостоятельного подключения кабеля,
• пригодность для изготовления ремонтируемых удлинителей,
• защищенность от пыли и водяных брызг,
• стабильный электрический контакт при правильной сборке,
• универсальность для различных однофазных потребителей,
• хорошая устойчивость к широкому диапазону температур,
• простота замены при повреждении сетевого соединителя,
• удобство эксплуатации в мастерских и производственных зонах,
• достаточный механический ресурс,
• минимальная потребность в техническом обслуживании,
• практичность при интенсивной эксплуатации электрооборудования.

Таким образом, EMAS EKS116F — силовая кабельная вилка серии EKS, рассчитанная на ток до 16 А и выполненная по схеме 2P+E с защитным заземлением. Резинопластиковый корпус и степень защиты IP44 позволяют применять изделие в условиях, где обычные бытовые вилки недостаточно устойчивы к механическим и внешним воздействиям. Разборная конструкция дает возможность использовать EKS116F при изготовлении удлинителей, ремонте сетевых кабелей и подключении различного промышленного или переносного оборудования. При правильном выборе кабеля и надежной затяжке контактов вилка формирует устойчивое электрическое соединение и обеспечивает подключение защитного проводника.
