Оптический мультиплексор Eltex ToPGATE-4E1-2FG — передача четырех потоков E1 через Ethernet/IP

Eltex ToPGATE-4E1-2FG — телекоммуникационный мультиплексор, предназначенный для переноса традиционных цифровых потоков E1 через современные пакетные сети Ethernet/IP. Устройство позволяет сохранить действующую инфраструктуру телефонии и TDM-оборудования при переходе транспортной сети на пакетную технологию без обязательной замены оконечных систем.

Технические характеристики

Основные параметры Eltex ToPGATE-4E1-2FG:

• бренд — Eltex,
• категория — оптический мультиплексор E1/Ethernet,
• модель — ToPGATE-4E1-2FG,
• отдельный числовой артикул — производителем не указан,
• количество интерфейсов E1 — 4,
• разъемы E1 — RJ-45,
• тип линии E1 — симметричная, 120 Ом,
• кодирование E1 — HDB3/AMI,
• стандарты E1 — G.703, G.704, G.706, G.823,
• поддержка SFP/CSFP DDM — предусмотрена,
• варианты питания — 220 В AC или −48 В DC,
• масса — около 0,8 кг.

Особенности конструкции

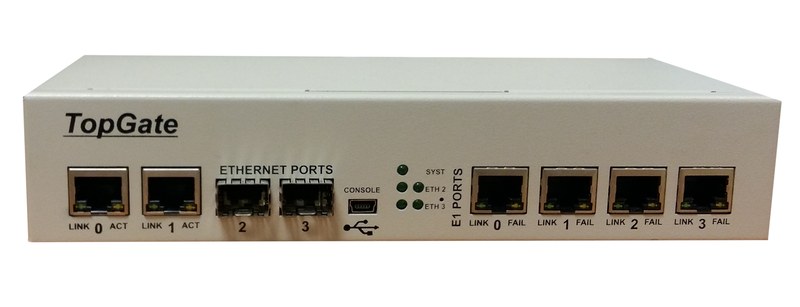

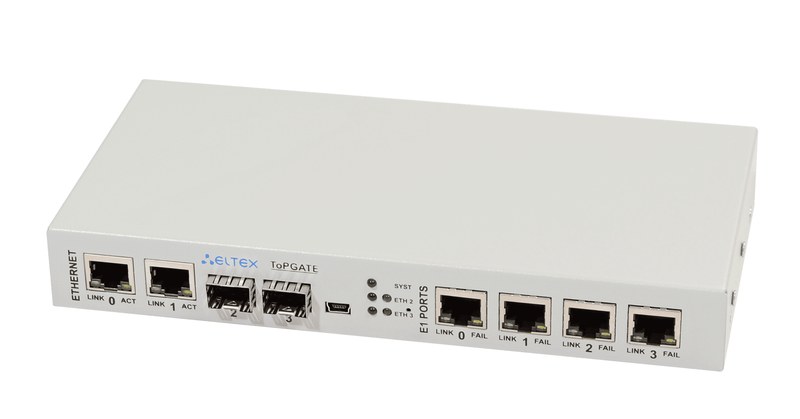

Eltex ToPGATE-4E1-2FG объединяет в одном компактном корпусе интерфейсы классической цифровой телефонии E1 и встроенный Ethernet-коммутатор. Такое построение позволяет устанавливать устройство непосредственно на границе между существующей TDM-инфраструктурой и пакетной транспортной сетью. Четыре порта E1 выполнены на разъемах RJ-45. Каждый поток обслуживается независимо, поэтому отказ или изменение параметров одного канала не требует прекращения работы остальных линий. Ethernet-часть включает два гигабитных медных интерфейса и два слота SFP/CSFP. Это дает возможность строить как полностью медные, так и комбинированные медно-оптические схемы связи.

Принцип работы

На вход Eltex ToPGATE-4E1-2FG поступает стандартный цифровой поток E1. В зависимости от выбранного режима устройство воспринимает его как структурированный канал с учетом временных интервалов либо как непрерывный поток данных без анализа внутренней структуры. Далее информация преобразуется в пакетную форму. Для этого используются алгоритмы TDMoP, SAToP или CESoPSN. Выбор технологии зависит от требований конкретной сети и характера передаваемого потока. SAToP предназначен для прозрачной передачи TDM-потока как непрерывной последовательности битов. При таком подходе содержимое E1 практически не анализируется, а задача оборудования заключается в точном переносе исходного цифрового канала через пакетную среду.

Области применения

Eltex ToPGATE-4E1-2FG применяется в следующих телекоммуникационных задачах:

• соединение удаленных АТС,
• передача голосового TDM-трафика через пакетную магистраль,
• интеграция классической телефонии в современные Ethernet-сети,
• ведомственные сети связи,
• корпоративные телекоммуникационные системы,
• резервирование линий E1,
• замена выделенных физических E1-трасс пакетной инфраструктурой,
• организация оптических транспортных линий,
• постепенный переход от TDM к IP без одновременной замены всего оборудования.

Компания «Олниса» осуществляет поставку оптических мультиплексоров Eltex ToPGATE-4E1-2FG для операторских, корпоративных и ведомственных сетей связи. При оформлении заказа доступны технические консультации по количеству потоков E1, вариантам Ethernet-подключения, выбору SFP/CSFP-модулей и совместимости оборудования с существующей транспортной инфраструктурой. Компания оперативно обрабатывает заявки и организует доставку продукции по всей стране.

Преимущества

Практические достоинства Eltex ToPGATE-4E1-2FG:

• возможность сохранить действующее E1-оборудование при переходе на IP-сеть,
• одновременная передача нескольких независимых TDM-потоков,
• гибкое сочетание медных и оптических интерфейсов,
• поддержка различных технологий эмуляции каналов,
• удобство построения резервируемой транспортной инфраструктуры,
• компактное исполнение для телекоммуникационных узлов,
• централизованное удаленное управление,
• поддержка современных механизмов аутентификации,
• контроль состояния оптических трансиверов,
• возможность удаленной диагностики питания,
• снижение необходимости содержать отдельную физическую TDM-магистраль,
• совместимость с существующей цифровой телефонной инфраструктурой,
• гибкость при модернизации операторских сетей,
• практичность при поэтапном переходе от традиционной телефонии к пакетным технологиям.

Таким образом, Eltex ToPGATE-4E1-2FG — мультиплексор для передачи четырех потоков E1 через Ethernet/IP-сеть с применением технологий TDMoP, SAToP и CESoPSN. Он позволяет связать классическое телекоммуникационное оборудование через современную пакетную инфраструктуру, сохраняя привычные интерфейсы E1 на оконечных участках. Два гигабитных медных и два SFP/CSFP-интерфейса позволяют строить различные топологии, включая оптические линии и резервируемые транспортные схемы. Поддержка SNMP, Web, SSH, RADIUS и TACACS+ упрощает централизованное администрирование удаленных узлов.
