Промышленный коммутатор Eltex MES3510P — PoE-платформа L3 для ответственной сетевой инфраструктуры

Eltex MES3510P — промышленный управляемый Ethernet-коммутатор уровня L3, предназначенный для построения сетевых узлов на объектах с повышенными требованиями к температурной устойчивости, механической надежности и непрерывности передачи данных. Устройство объединяет медные гигабитные интерфейсы с поддержкой PoE/PoE+ и отдельные оптические порты SFP, благодаря чему подходит одновременно для подключения конечного оборудования и организации магистральных линий.

Технические характеристики

Основные параметры промышленного коммутатора Eltex MES3510P:

• бренд — Eltex,
• категория — промышленный управляемый коммутатор L3,
• модель — MES3510P,
• отдельный числовой артикул — производителем не указан,
• медные интерфейсы — 8 × 10/100/1000BASE-T,
• поддержка питания по Ethernet — PoE/PoE+,
• оптические интерфейсы — 4 × 100BASE-FX/1000BASE-X SFP,
• пропускная способность — 24 Гбит/с,
• производительность на пакетах 64 байта — до 17,8 Mpps,
• объем пакетного буфера — 1,5 МБ,
• оперативная память DDR3 — 512 МБ,
• постоянная память — 512 МБ,
• таблица MAC-адресов — до 16 384 записей,
• число VLAN — до 4094,
• уровень функций — L2/L3,
• поддержка IPv4 — предусмотрена,
• поддержка IPv6 — предусмотрена,
• PoE-бюджет — до 240 Вт,
• габариты — 85 × 175 × 115 мм,
• масса — около 1,74 кг.

Особенности конструкции

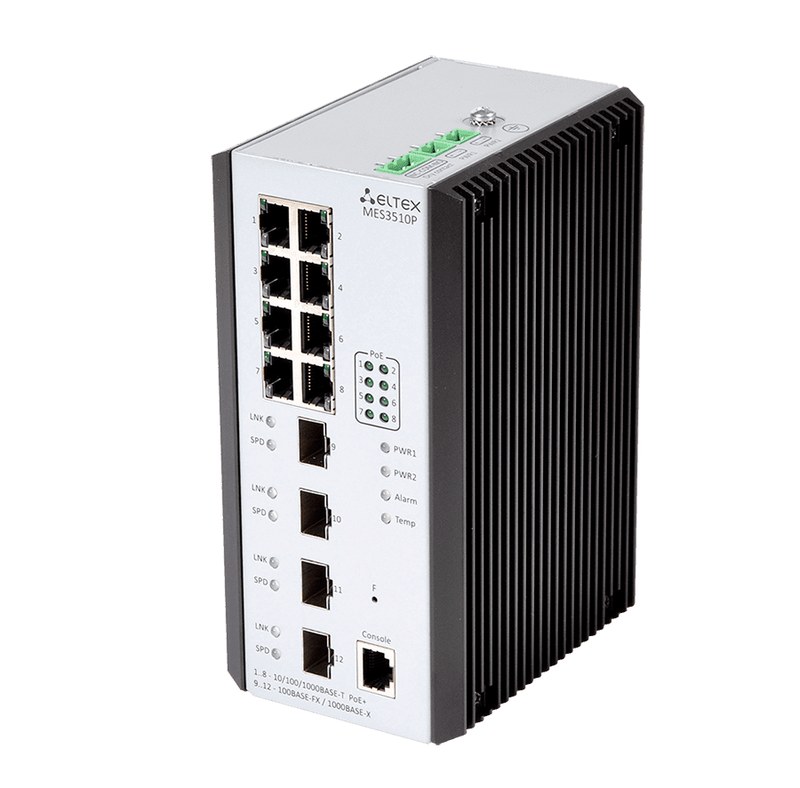

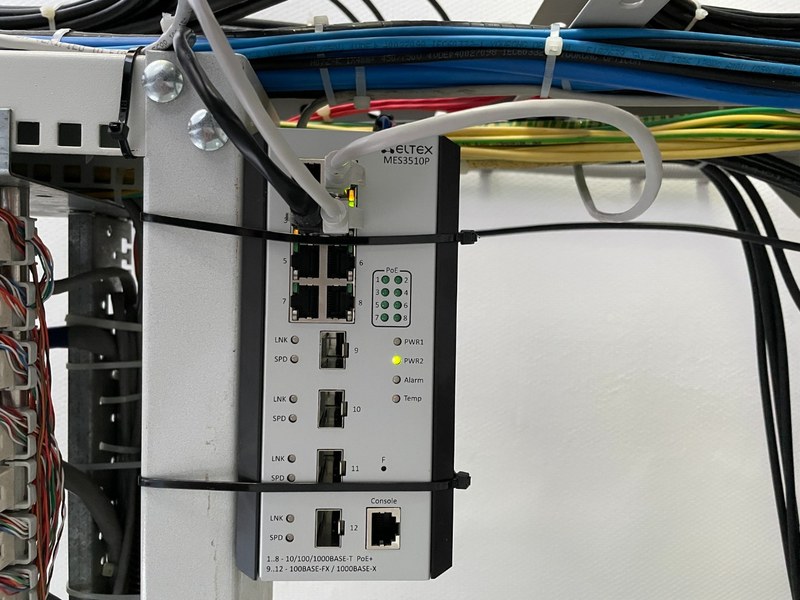

MES3510P выполнен в узком вертикальном металлическом корпусе, рассчитанном на размещение непосредственно в промышленном шкафу. В отличие от классических стоечных Ethernet-коммутаторов устройство не требует отдельного пространства 19" и может устанавливаться рядом с контроллерами, источниками питания и другой автоматикой. Пассивное охлаждение исключает вентиляторы. Отвод тепла происходит естественным способом через корпус, поэтому внутри отсутствуют вращающиеся элементы, чувствительные к пыли и длительной эксплуатации. Такая архитектура также уменьшает акустический шум. Восемь медных портов поддерживают не только передачу данных, но и питание PoE/PoE+. По одной кабельной линии можно одновременно подключить устройство к сети и обеспечить его электропитанием. Это снижает количество локальных адаптеров и отдельных силовых линий возле конечных потребителей.

Принцип работы

После поступления Ethernet-кадра на один из портов Eltex MES3510P анализирует его служебную информацию и определяет требуемое направление передачи. Для коммутации на втором уровне используется таблица MAC-адресов, которая автоматически формируется в процессе работы сети. Когда адрес назначения уже известен, пакет направляется только через соответствующий интерфейс. Это уменьшает лишний трафик и позволяет нескольким сетевым соединениям функционировать параллельно. VLAN используются для логического разделения одной физической инфраструктуры. Например, промышленная автоматика, системы видеонаблюдения, телефония и служебные рабочие станции могут работать через один коммутатор, но оставаться в самостоятельных сетевых сегментах.

Области применения

Eltex MES3510P подходит для различных сетевых объектов:

• промышленные шкафы автоматизации,
• производственные предприятия,
• энергетическая инфраструктура,
• системы технологического видеонаблюдения,
• подключение IP-камер через PoE,
• точки беспроводного доступа,
• IP-телефония,
• транспортная инфраструктура,
• распределенные промышленные сети,
• узлы диспетчеризации,
• локальные сети с оптоволоконными магистралями,
• подключение контроллеров и промышленных компьютеров,
• системы с повышенными требованиями к температурному диапазону,
• сетевые узлы с резервированием каналов связи.

Компания «Олниса» осуществляет поставку промышленных коммутаторов Eltex MES3510P для сетевой инфраструктуры предприятий и автоматизированных объектов. При подготовке заказа доступны технические консультации по PoE-нагрузке, типам SFP-модулей, параметрам питания и совместимости оборудования с существующей сетью. Компания оперативно обрабатывает заявки и организует доставку продукции по всей стране.

Преимущества

Основные эксплуатационные достоинства Eltex MES3510P:

• устойчивая работа в промышленной сетевой инфраструктуре,
• широкие возможности логического разделения трафика,
• совмещение передачи данных и питания конечных устройств,
• удобство подключения удаленных сегментов по оптоволокну,
• отсутствие вентиляторов и связанных с ними механических узлов,
• компактность для установки в шкафах автоматики,
• возможность построения маршрутизируемой сетевой архитектуры,
• удобство резервирования линий связи,
• гибкость при подключении разных типов сетевых устройств,
• централизованное управление параметрами Ethernet-сети,
• практичность при модернизации производственной инфраструктуры,
• надежность при длительной непрерывной эксплуатации,
• возможность сокращения количества локальных блоков питания,
• удобство масштабирования промышленной сети.

Таким образом, Eltex MES3510P — промышленный L3-коммутатор с восемью гигабитными PoE/PoE+ интерфейсами и четырьмя SFP-портами. Архитектура устройства позволяет одновременно организовать локальные медные подключения, дистанционно питать конечное оборудование и выводить сетевой трафик на оптические магистрали. Пропускная способность 24 Гбит/с, PoE-бюджет до 240 Вт, пассивное охлаждение и расширенный температурный диапазон делают модель подходящей для применения непосредственно на технологических объектах. Возможности L2/L3 позволяют использовать MES3510P не только как простой Ethernet-коммутатор, но и как полноценный управляемый узел распределенной сети.
