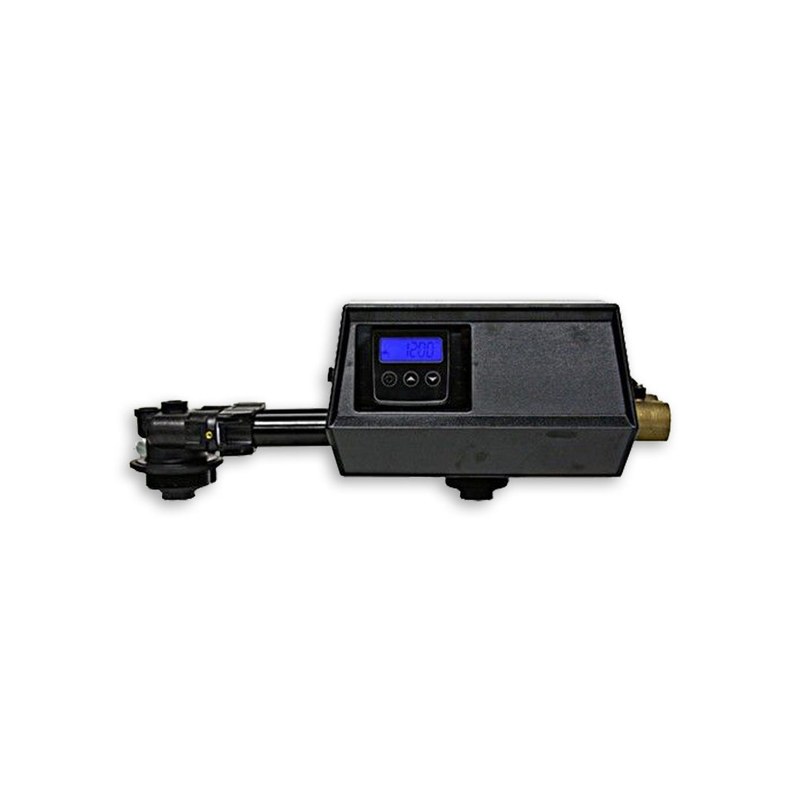

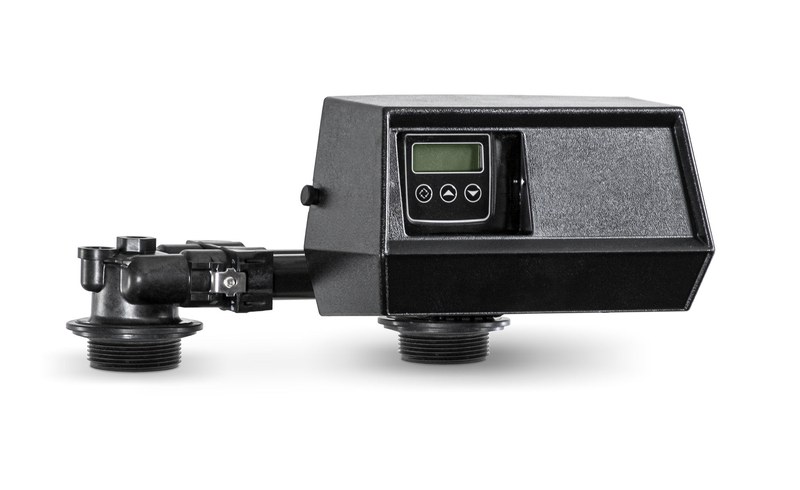

Управляющий клапан Fleck 9100 — надежная автоматизация систем водоподготовки

Управляющий клапан Fleck 9100 применяется в двухбаллонных установках водоподготовки и автоматически переключает потоки между рабочей и регенерируемой колоннами. Такая схема характерна для систем умягчения, где подача обработанной воды должна сохраняться во время восстановления загрузки. Клапан объединяет гидравлический узел, привод, контроллер и элементы реагентной линии. Его функция состоит в согласованной работе двух емкостей и выполнении цикла регенерации без ручного переключения арматуры.

Гидравлический узел

Внутренние каналы Fleck 9100 работают совместно с поршневым распределительным механизмом. Положение поршня задает направление воды через баллон, дренаж и реагентный тракт. В сервисном режиме вода проходит через загрузку выбранной колонны и поступает в линию очищенной воды. При регенерации привод изменяет положение распределителя и формирует требуемое направление потока. Переключение выполняется автоматически. Ключевые гидравлические операции:

• подача исходной воды на рабочую колонну,
• отвод промывочной воды в дренаж,
• обратный поток для разрыхления загрузки,
• создание разрежения в инжекторе,
• медленная промывка после подачи реагента,
• быстрая прямая промывка,
• заполнение реагентного бака водой.

Схема работы

Fleck 9100 относится к автоматическим многоцикловым клапанам для двухбаллонных установок. Одна колонна работает, вторая остается в резерве либо проходит регенерацию. После истощения загрузки поток направляется на подготовленный баллон, а ранее работавшая колонна переводится на восстановление. Это уменьшает технологические перерывы и стабилизирует водоразбор. Основные функции клапана:

• автоматическое переключение между двумя колоннами,
• управление стадиями регенерации,
• учет расхода воды при расходомерной схеме,
• управление приводом распределительного механизма,
• организация подачи воды и реагента,
• возврат восстановленной колонны в резерв,
• непрерывная выдача обработанной воды.

Принцип регенерации

В системе умягчения Fleck 9100 запускает восстановление ионообменной смолы после достижения заданного объема обработанной воды. При обратной промывке поток направляется снизу вверх, расширяя слой и удаляя механические примеси. Затем инжектор создает разрежение и засасывает солевой раствор. Реагент проходит через смолу и восстанавливает ее обменную способность. Далее выполняются медленная и быстрая промывки, удаляющие остатки раствора. Последовательность включает:

• сервисный режим первой колонны,
• перевод потока на резервный баллон,
• обратную промывку истощенной загрузки,
• подачу реагентного раствора,
• медленную промывку,
• быструю промывку,
• заполнение реагентного бака,
• перевод восстановленной колонны в резерв.

Особенности конструкции

Корпус клапана выполнен из коррозионностойкого полимерного материала для постоянного контакта с водой. Внутри размещены поршень, уплотнения, дистанционные элементы, каналы, инжектор и механизм переключения между баллонами. Электромеханический привод преобразует команды контроллера в перемещение распределительного элемента. Многоходовая схема позволяет выполнять сервис и регенерацию без отдельных внешних клапанов. Основные конструктивные элементы:

• многоходовой корпус,
• поршневой распределитель,
• уплотнения и дистанционные кольца,
• электрический привод,
• инжектор реагентной линии,
• ограничитель дренажного потока,
• расходомер при соответствующей комплектации,
• электронный блок управления,
• соединения для двух баллонов.

Управление и настройка

Электронный контроллер задает условия начала регенерации и продолжительность стадий. При расходомерном управлении водопотребление регистрируется счетчиком, а запуск восстановления связывается с израсходованной емкостью загрузки. Режим учитывает фактическую нагрузку. Резервная колонна должна быть восстановлена к моменту переключения. Настройки согласуют с объемом смолы, качеством воды и производительностью. При настройке учитываются:

• объем и тип загрузки,
• расчетная обменная емкость,
• жесткость исходной воды,
• расчетный и пиковый расход,
• длительность промывочных стадий,
• время подачи реагента,
• объем воды для реагентного бака,
• эксплуатационный резерв емкости.

Области применения

Fleck 9100 используют там, где двухколонная схема должна обеспечивать длительную или непрерывную подачу подготовленной воды. Основное применение связано с умягчением. Другие процессы требуют совместимости загрузки. При проектировании учитывают скорость фильтрации, сервисный расход, интенсивность обратной промывки и параметры колонн. Типовые области применения:

• умягчение воды в зданиях и инженерных системах,
• подготовка подпиточной воды для теплотехнического оборудования,
• предварительная обработка перед мембранными установками,
• водоподготовка для технологических процессов,
• объекты с продолжительным суточным водоразбором.

Таким образом, управляющий клапан Fleck 9100 является автоматическим гидравлическим узлом для двухбаллонных систем водоподготовки. Он обеспечивает переключение между колоннами, регенерационные стадии, управление потоками воды и реагента и возврат восстановленной загрузки в резерв. Работа зависит от согласования клапана с параметрами баллонов, загрузки, расхода, дренажа и программой регенерации. Компания «Олниса» осуществляет поставку управляющих клапанов Fleck 9100 и другого промышленного оборудования для систем водоподготовки.
