Тестер напряжения Fluke T110 — точный контроль электрических цепей

Fluke T110 относится к классу двухполюсных указателей напряжения, применяемых при монтажных, сервисных и эксплуатационных работах в электроустановках низкого напряжения. Прибор подключается непосредственно к двум точкам контролируемой цепи и позволяет определять наличие переменного или постоянного напряжения без использования съемных измерительных проводов. Fluke T110 сочетает световую индикацию напряжения, проверку целостности цепи, определение полярности и фазовый контроль.

Технические характеристики

Рабочие параметры Fluke T110 рассчитаны на типовые задачи энергетики, промышленной автоматики и обслуживания низковольтных сетей. Прибор автоматически реагирует на приложенное напряжение, поэтому оператору не требуется предварительно выбирать диапазон или тип сигнала:

• контроль переменного и постоянного напряжения до 690 В,
• ступенчатая светодиодная индикация уровней напряжения,
• автоматическое распознавание переменного и постоянного сигнала,
• определение полярности в цепях постоянного тока,
• проверка целостности проводящей цепи,
• однополюсное обнаружение фазы,
• контроль чередования фаз в трехфазных сетях,
• категория измерительной безопасности CAT III 690 В и CAT IV 600 В,
• защищенное исполнение для эксплуатации на производстве.

При касании щупами двух точек схема фиксирует разность потенциалов и активирует соответствующие индикаторы. Автоматическая работа исключает ошибку выбора диапазона.

Конструктивное исполнение

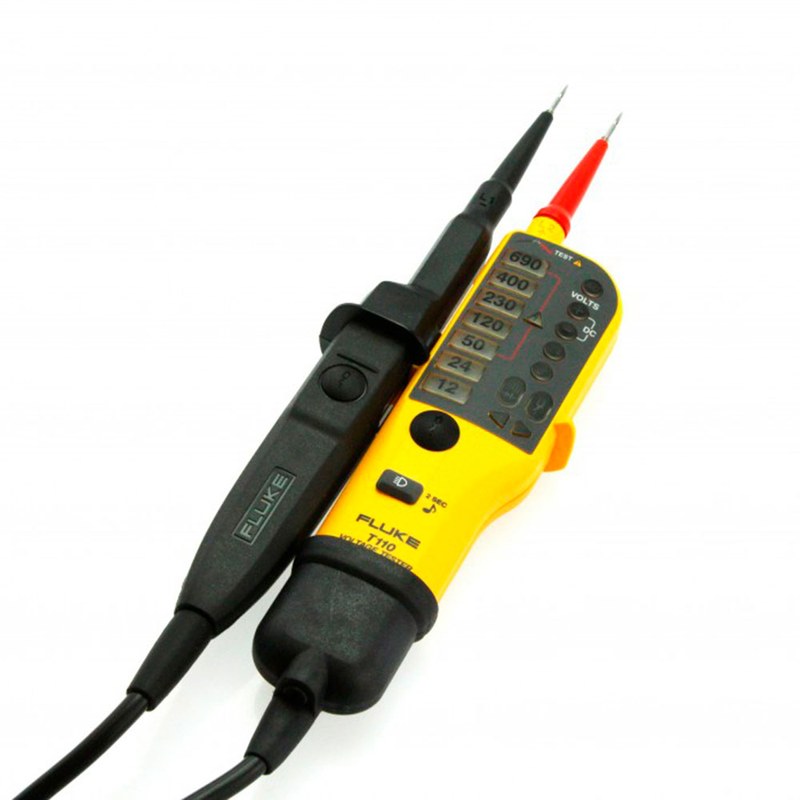

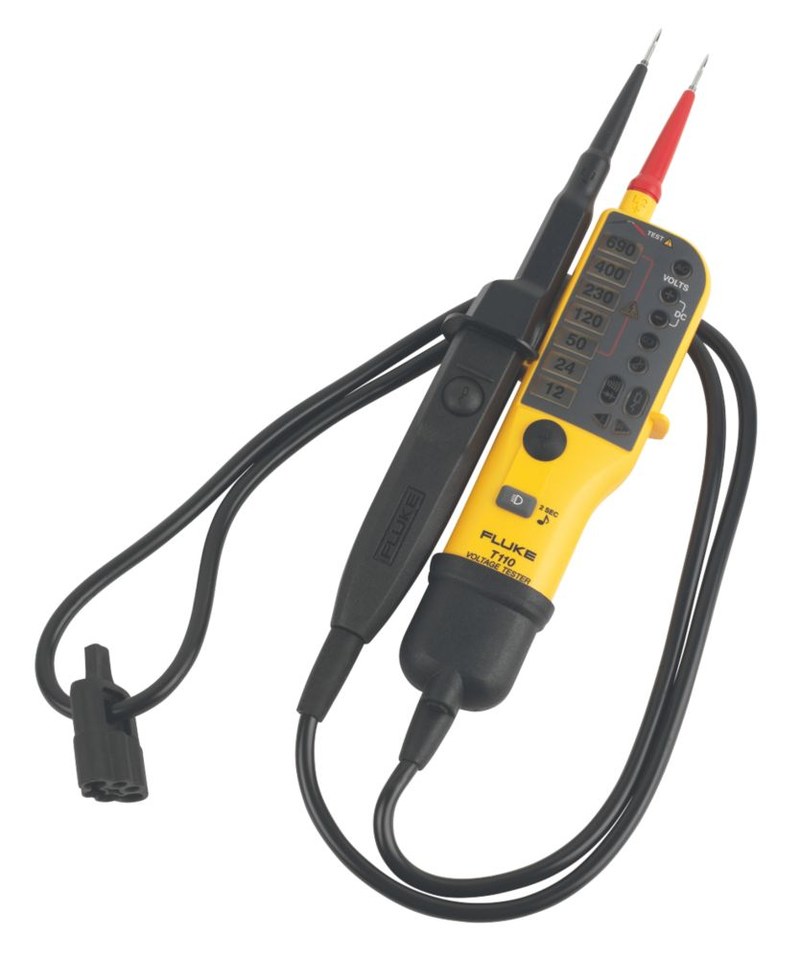

Fluke T110 состоит из двух измерительных рукояток, соединенных гибким кабелем. На каждой части расположен контактный щуп, а основной блок содержит светодиодную шкалу и органы управления. Такая компоновка удобна при работе с клеммными колодками, автоматическими выключателями, контакторами и силовыми разъемами, где контролируемые точки разнесены относительно друг друга. Корпус рассчитан на удержание в защитных перчатках. Наконечники имеют защитные элементы, а гибкий кабель обеспечивает подвижность внутри шкафов и панелей. Индикация считывается непосредственно во время измерения:

• изолированные рукоятки,
• два стационарных измерительных щупа,
• гибкое соединение измерительных частей,
• защитные элементы наконечников,
• светодиодная визуальная индикация,
• звуковая сигнализация отдельных функций,
• компактная конструкция для тесного рабочего пространства.

В отличие от мультиметра двухполюсный тестер не требует подключения съемных проводов и постоянного выбора функции, что ускоряет серийный контроль.

Принцип работы

При подключении щупов к двум точкам цепи Fluke T110 регистрирует разность потенциалов. Электронная схема определяет характер сигнала и отображает уровень напряжения на светодиодной шкале. В цепях постоянного тока дополнительно определяется полярность. Для переменного напряжения прибор обеспечивает индикацию присутствия сетевого потенциала и поддерживает фазовые проверки. Контроль целостности выполняется на обесточенном участке. Если между щупами существует проводящее соединение с сопротивлением в допустимом для функции диапазоне, тестер формирует соответствующий сигнал. Режим применяется для проверки проводников, перемычек, контактов и отдельных участков кабеля до подачи рабочего напряжения. Однополюсное обнаружение фазы служит для предварительной идентификации фазного проводника. Подтверждение отсутствия опасного напряжения выполняют двухполюсным способом, поскольку он основан на прямом контроле разности потенциалов между двумя точками цепи.

Функциональные возможности

Набор функций Fluke T110 ориентирован на операции электротехнического персонала при вводе оборудования в эксплуатацию, поиске неисправностей и плановом обслуживании. Один прибор позволяет выполнить последовательность базовых проверок без перехода к отдельному индикатору:

• контроль напряжения на входных и выходных клеммах аппаратов,
• проверка полярности цепей постоянного тока,
• поиск фазного проводника,
• оценка порядка чередования фаз,
• проверка целостности проводов и соединений,
• контроль состояния цепи перед обслуживанием,
• сопоставление потенциалов на разных участках схемы.

Контроль чередования фаз позволяет выявить ошибочное подключение трехфазного оборудования до запуска. Проверка целостности используется для поиска обрывов и подтверждения соединения проводников.

Области применения и эксплуатация

Fluke T110 используется электромонтерами, инженерами КИПиА, специалистами сервисных служб и эксплуатационным персоналом. Прибор применим на низковольтных распределительных устройствах, шкафах автоматики, кабельных линиях, электроприводах, источниках питания, вводных панелях и в цепях управления. При выполнении измерений соблюдают принятую последовательность безопасного контроля. Перед работой исправность тестера проверяют на заведомо действующем источнике напряжения, затем исследуют требуемую цепь и после этого повторно подтверждают работоспособность прибора. Щупы удерживают только за изолированные зоны. Категория установки и максимальное напряжение должны соответствовать допустимым параметрам тестера. Для проверки целостности исследуемый участок предварительно обесточивают.

Таким образом, Fluke T110 представляет собой специализированный двухполюсный тестер для контроля напряжения, целостности цепей и фазовых параметров в низковольтных электроустановках. Автоматическое определение измерительного режима уменьшает число действий оператора, а светодиодная индикация обеспечивает быстрое считывание результата непосредственно в рабочей зоне. Возможность определения полярности, проверки проводимости, обнаружения фазы и контроля ее чередования делает прибор практичным инструментом для монтажа, пусконаладочных операций и технического обслуживания электрических систем. Компания «Олниса» осуществляет поставку тестеров Fluke T110 и другого промышленного измерительного оборудования для предприятий, монтажных организаций и эксплуатационных подразделений.
