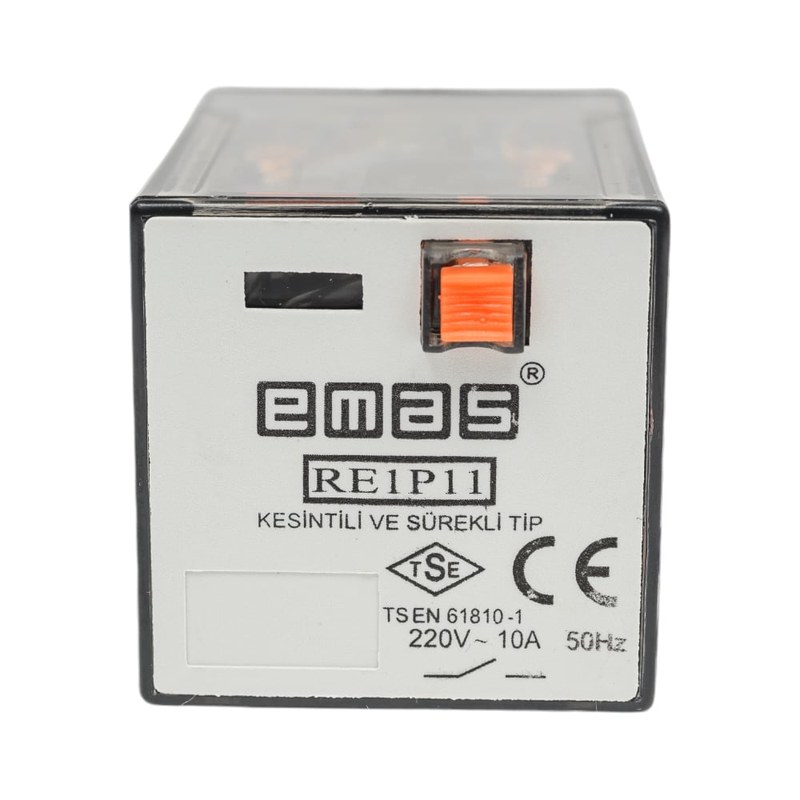

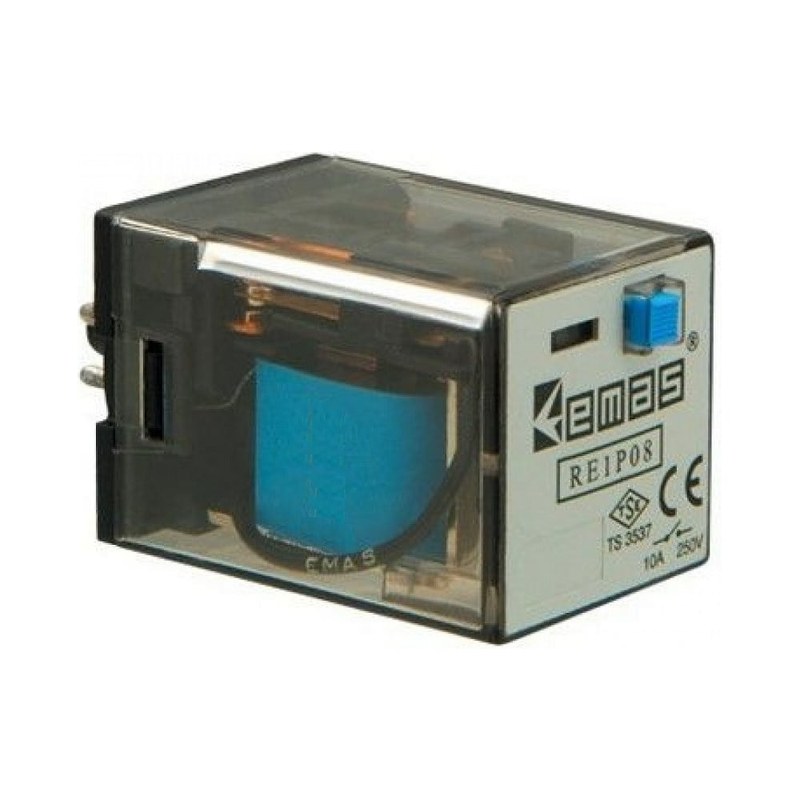

Реле EMAS — надежные решения для промышленной автоматики и управления

Реле EMAS применяются в цепях промышленной автоматики, управления электроприводами, сигнализации и межблочных блокировок. Их задача состоит в коммутации электрических цепей по внешнему управляющему воздействию с гальваническим разделением управляющей и исполнительной частей. В зависимости от исполнения оборудование может использовать электромагнитный принцип срабатывания, промежуточную контактную группу или функции контроля параметров. Для инженерного применения существенны напряжение катушки, допустимый ток контактов, коммутационная способность, число переключающих групп, ресурс и способ монтажа. Реле выбирают с учетом типа нагрузки, частоты переключений и условий размещения в шкафу управления.

Технические характеристики

Параметры реле EMAS определяют совместимость устройства со схемой управления. Важны не только номинальные значения, но и допустимые режимы коммутации: ток включения электромагнитной нагрузки может значительно превышать установившийся. Контактная система должна работать в пределах предусмотренной категории применения, а напряжение цепи управления — соответствовать исполнению катушки. К ключевым параметрам относятся:

• номинальное напряжение цепи управления,
• тип тока управляющей цепи — переменный или постоянный,
• число и конфигурация нормально открытых и нормально закрытых контактов,
• допустимый ток коммутации при заданной категории нагрузки,
• максимальное коммутируемое напряжение,
• электрическая и механическая износостойкость,
• время срабатывания и отпускания,
• электрическая прочность изоляции,
• диапазон рабочих температур,
• способ установки и тип присоединительных выводов.

Конструктивные особенности

Электромагнитное реле включает катушку, магнитопровод, якорь, возвратный механизм, подвижные и неподвижные контакты, клеммные выводы и изоляционный корпус. После подачи напряжения на катушку магнитный поток притягивает якорь, который изменяет состояние контактных пар. После снятия питания пружина возвращает механизм в исходное положение. Конструкция рассчитана на многократные циклы с сохранением требуемого контактного нажатия. Практически значимыми элементами являются:

• электрическое разделение управляющей и коммутируемой цепей,
• контактные пары, рассчитанные на коммутационную нагрузку,
• пружинный механизм возврата якоря,
• изоляционные перегородки между токоведущими частями,
• клеммы для присоединения проводников,
• корпус, защищающий внутренний механизм,
• крепление на монтажной панели или DIN-рейке в соответствующих исполнениях,
• индикация состояния при ее наличии в конкретной модификации.

Принцип работы

При подаче номинального напряжения на катушку по обмотке проходит ток и формируется магнитное поле. Поток замыкается по магнитопроводу и создает усилие, перемещающее якорь. Связанный с ним контактный механизм переводит нормально открытые контакты в замкнутое состояние, а нормально закрытые — в разомкнутое. После отключения катушки магнитное усилие исчезает, и возвратная система восстанавливает исходное положение. Рабочий цикл включает:

• поступление напряжения на катушку,
• нарастание тока в обмотке,
• создание магнитного потока,
• притяжение подвижного якоря,
• переключение контактных групп,
• удержание состояния при наличии питания,
• снятие управляющего напряжения,
• возврат механизма в исходное положение.

Коммутация и эксплуатация

При размыкании цепи между расходящимися контактами может возникать электрическая дуга. Ее энергия зависит от напряжения, тока и характера нагрузки. Длительное дуговое воздействие ускоряет эрозию контактного материала, повышает переходное сопротивление и сокращает электрический ресурс. Особенно важно учитывать режим постоянного тока, где отсутствует естественный переход тока через ноль каждого полупериода. Для повышения надежности применяют:

• ограничение тока в пределах допустимой категории нагрузки,
• защитные элементы параллельно индуктивным потребителям,
• разделение силовых и слаботочных цепей,
• правильный выбор сечения проводников,
• контроль затяжки клеммных соединений,
• соблюдение допустимого температурного режима,
• резерв по коммутационной способности при частых переключениях.

Перед вводом в работу проверяют соответствие маркировки реле напряжению управляющей цепи и схеме подключения. Контакты используют только в пределах установленной коммутационной способности. Размещение внутри шкафа должно исключать недопустимый перегрев, конденсацию и воздействие токопроводящей пыли. При обслуживании контролируют состояние клемм, отсутствие следов перегрева, обгорания и механических повреждений.

Области применения

Реле EMAS используют как промежуточные элементы между датчиками, программируемыми контроллерами, кнопочными постами, конечными выключателями и исполнительными аппаратами. Они обеспечивают логическое размножение сигнала, инверсию состояния, электрическое разделение цепей, формирование блокировок и управление катушками контакторов. Основные области применения:

• шкафы управления технологическими установками,
• цепи пуска и остановки электроприводов,
• межблочные блокировки оборудования,
• системы аварийной и рабочей сигнализации,
• автоматика насосных и вентиляционных установок,
• управление клапанами и электромагнитными механизмами,
• согласование дискретных выходов контроллеров с полевыми цепями,
• распределение управляющих сигналов между независимыми нагрузками.

Таким образом, реле EMAS является коммутационным элементом для построения цепей промышленного управления, сигнализации и блокировок. Надежность работы определяется правильным согласованием напряжения катушки, параметров контактов и характера нагрузки, соблюдением допустимой частоты переключений и требований к монтажу. В инженерных схемах необходимо учитывать различия режимов постоянного и переменного тока, переходные перенапряжения и электрический ресурс контактной системы. Аппарат применяют в составе типовых и распределенных систем управления. Компания «Олниса» осуществляет поставку промышленного оборудования EMAS для систем автоматизации, управления и распределения электрических сигналов.
