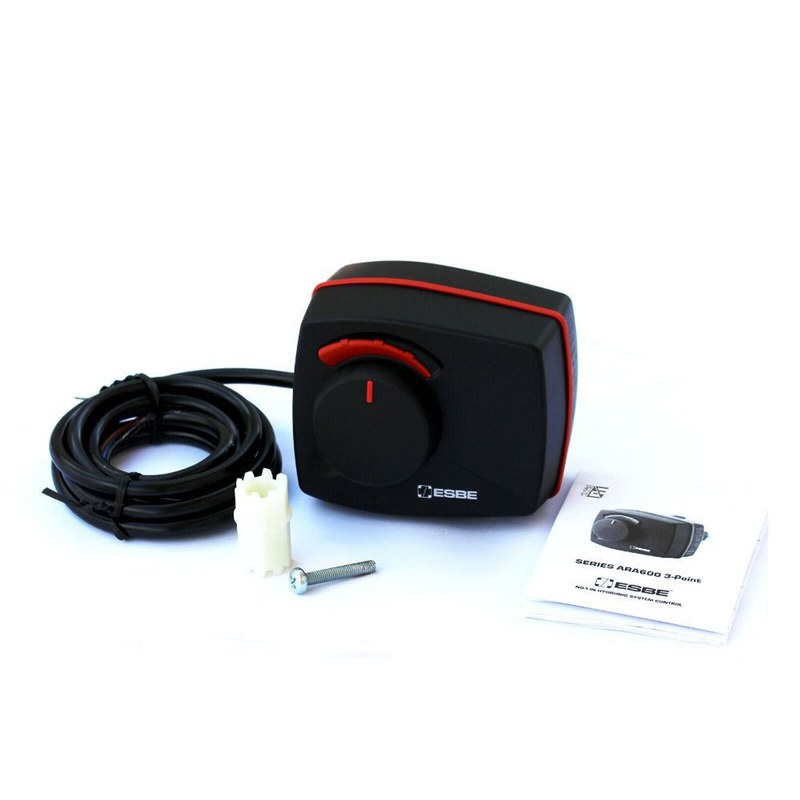

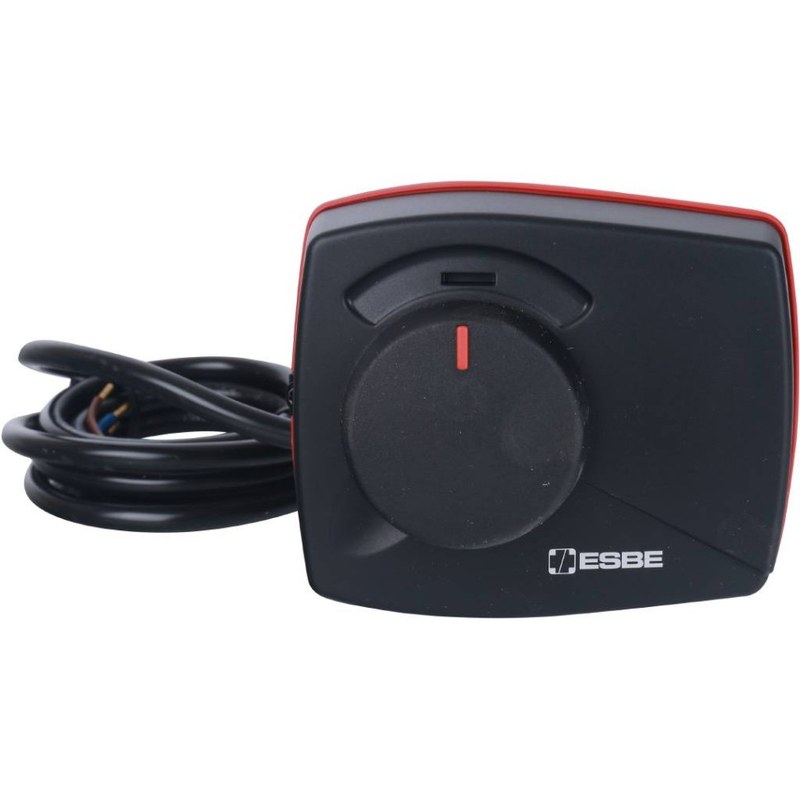

Привод ESBE ARA659 — точное управление регулирующими клапанами
ESBE ARA659 — компактный электромеханический привод серии ARA600 для автоматизации поворотных смесительных и переключающих клапанов. Исполнение с кодом заказа 12101200 рассчитано на питание 230 В переменного тока и двухпозиционную управляющую команду. Устройство переводит затвор между заданными крайними положениями. Крутящий момент 6 Н·м обеспечивает работу с совместимыми клапанами ESBE, а время полного поворота 120 с исключает резкое изменение потока. Привод применим в отопительных, охлаждающих и технологических водяных контурах.
Технические характеристики
Ниже перечислены следующие параметры:
- код заказа ESBE — 12101200,
- напряжение питания — 230 В переменного тока, 50 Гц,
- тип управления — двухпозиционный,
- номинальный крутящий момент — 6 Н·м,
- угол рабочего поворота — 90,
- время перемещения на полный угол — 120 с,
- степень защиты оболочки — IP41,
- класс электрической защиты — II,
- допустимая температура окружающей среды при эксплуатации — от −5 до +55 C,
- назначение — управление совместимыми поворотными клапанами ESBE.
Двухпозиционная схема переводит механизм из одного конечного состояния в другое при изменении состояния управляющей цепи. Она отличается от трехпозиционного регулирования с раздельными командами на открытие и закрытие и от аналогового задания положения. Перед вводом проверяют фазировку, защиту линии и соответствие напряжения паспортному значению.
Конструкция привода
Корпус объединяет синхронный электродвигатель, редуктор, механический выход и электрические элементы ограничения хода. Редуктор уменьшает частоту вращения двигателя и формирует требуемый момент на оси клапана. Механизм рассчитан на четверть оборота; выходные положения согласуются с диапазоном перемещения поворотного затвора. Концевое ограничение предотвращает продолжительную работу двигателя после достижения границы хода. Монтажный узел соосно соединяет привод со штоком клапана, а фиксация препятствует проворачиванию корпуса. Индикатор показывает ориентацию затвора. Ручное управление применяют при установке и проверке свободного хода; перед этим питание отключают. Основные конструктивные элементы выполняют отдельные функции:
- электродвигатель преобразует электрическую энергию во вращение,
- понижающая передача увеличивает момент и задает скорость выхода,
- адаптер сопрягает вал механизма со штоком клапана,
- упорный элемент удерживает корпус относительно арматуры,
- ограничители задают рабочий сектор поворота,
- индикатор отображает фактическую ориентацию затвора,
- изолирующая оболочка защищает электрическую часть от случайного прикосновения.
Принцип работы
После подачи управляющего напряжения двигатель приводит в движение зубчатую передачу. Выходная ось медленно поворачивает шток клапана в пределах 90. При достижении конечного положения внутреннее ограничение прекращает приводное усилие. После изменения состояния управляющего контакта механизм выполняет обратный ход. За счет времени 120 с изменение проходного сечения происходит без быстрого скачка, что уменьшает динамическую нагрузку на трубопровод и дает системе время на гидравлическую стабилизацию. В смесительном узле вращение затвора меняет соотношение горячего и обратного потоков. ARA659 не измеряет температуру и не вычисляет регулирующее воздействие: команду формирует внешний термостат, реле либо контроллер. В переключающей схеме поворот направляет поток в одну из ветвей. До подачи питания направление движения сопоставляют с проектной логикой. Последовательность функционирования включает следующие этапы:
- внешняя автоматика изменяет состояние управляющего контакта,
- на электрическую цепь привода подается либо снимается напряжение,
- двигатель вращает редуктор с расчетной скоростью,
- выходной адаптер передает момент на шток клапана,
- затвор перемещается к заданному крайнему положению,
- механизм ограничения завершает рабочий ход.
Монтаж и ввод в эксплуатацию
Перед установкой проверяют, что клапан свободно проходит рабочий сектор без заедания, а требуемый момент не превышает возможности привода. Шток и выходной адаптер совмещают в согласованном положении. Корпус закрепляют без перекоса: боковая нагрузка на ось ускоряет износ сопряжения и создает погрешность индикации. Ориентацию выбирают с учетом IP41; место монтажа должно быть защищено от струй воды, конденсата и попадания жидкости внутрь оболочки. Электрическое подключение выполняют при снятом напряжении. Кабель защищают от нагретых поверхностей и острых кромок. После механического монтажа проверяют направление затвора и проводят пробный цикл. В конечных точках оценивают совпадение указателя с положением клапана и отсутствие постороннего шума. При вводе контролируют:
- соответствие клапана и монтажного комплекта приводу,
- совпадение исходных положений штока и выходного адаптера,
- надежность крепления и отсутствие перекоса,
- правильность электрической схемы двухпозиционного управления,
- полный ход без механического упора вне расчетного сектора,
- соответствие фактического направления командам автоматики,
- устойчивое достижение обоих конечных положений.
Таким образом, ESBE ARA659 с кодом заказа 12101200 представляет собой привод на 230 В с двухпозиционным управлением, моментом 6 Н·м и поворотом на 90 за 120 с. Его корректная работа определяется совместимостью с клапаном, точным совмещением монтажных положений, правильной электрической схемой и соблюдением условий IP41. Такая конфигурация обеспечивает автоматический перевод поворотной арматуры между крайними состояниями в инженерных системах с умеренной динамикой процесса. Компания «Олниса» осуществляет поставку привода ESBE ARA659 и другого промышленного оборудования.
