Переключатели Hager — надежное управление электрическими цепями

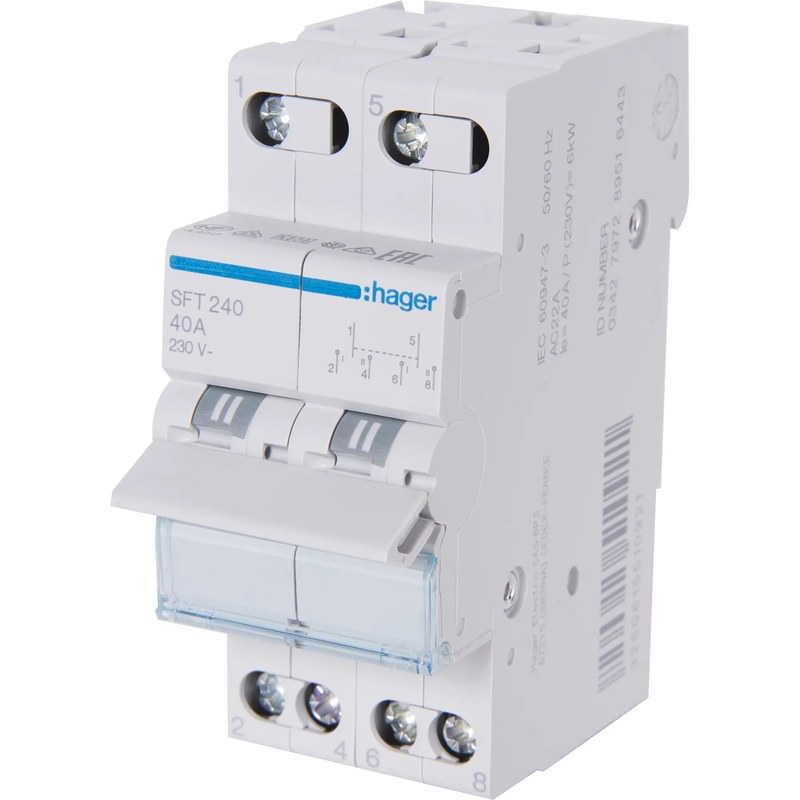

Переключатели Hager применяются в низковольтных распределительных устройствах для ручного изменения электрических соединений, выбора источника питания, коммутации отдельных цепей и формирования заданного режима работы оборудования. В отличие от автоматических выключателей, основной функцией таких аппаратов является не защита линии от сверхтоков, а управляемое переключение контактов между фиксированными положениями. Режим цепи задаётся положением рукоятки Hager.

Функциональная схема

Переключатели Hager используются для выбора одного из нескольких режимов соединения. Типовая задача — ручное переключение нагрузки между двумя вводами с промежуточным отключённым положением. Электрическая логика аппарата определяется числом полюсов и внутренней контактной схемой: при переводе рукоятки подвижные контакты переходят из одного фиксированного состояния в другое, разрывая предыдущую цепь до замыкания следующей. Ниже перечислены следующие функции:

• номинальный рабочий ток аппарата,
• номинальное рабочее напряжение,
• число коммутируемых полюсов,
• количество фиксированных положений,
• наличие нейтрального положения «0»,
• тип контактной схемы,
• категория применения по характеру нагрузки,
• механическая и электрическая износостойкость,
• сечение подключаемых проводников,
• способ установки в щите.

Технические характеристики

Модульные переключатели Hager выпускаются в исполнениях для однофазных и многофазных цепей. Параметры конкретного устройства определяются типоисполнением, поэтому при проектировании сопоставляют ток нагрузки, количество активных проводников и режим коммутации. В распределительных схемах также учитывается необходимость одновременного переключения фазных проводников и нейтрали. К ключевым техническим признакам относятся:

• модульное исполнение для установки на DIN-рейку,
• ручной привод с фиксированными положениями,
• одно-, двух-, трёх- и четырёхполюсные варианты в зависимости от серии,
• исполнения с положениями I–0–II,
• винтовое присоединение проводников,
• изоляционный корпус для монтажа внутри электрощита,
• фронтальная индикация положения контактов,
• совместимость по габаритам с модульной аппаратурой Hager.

Конструктивное исполнение

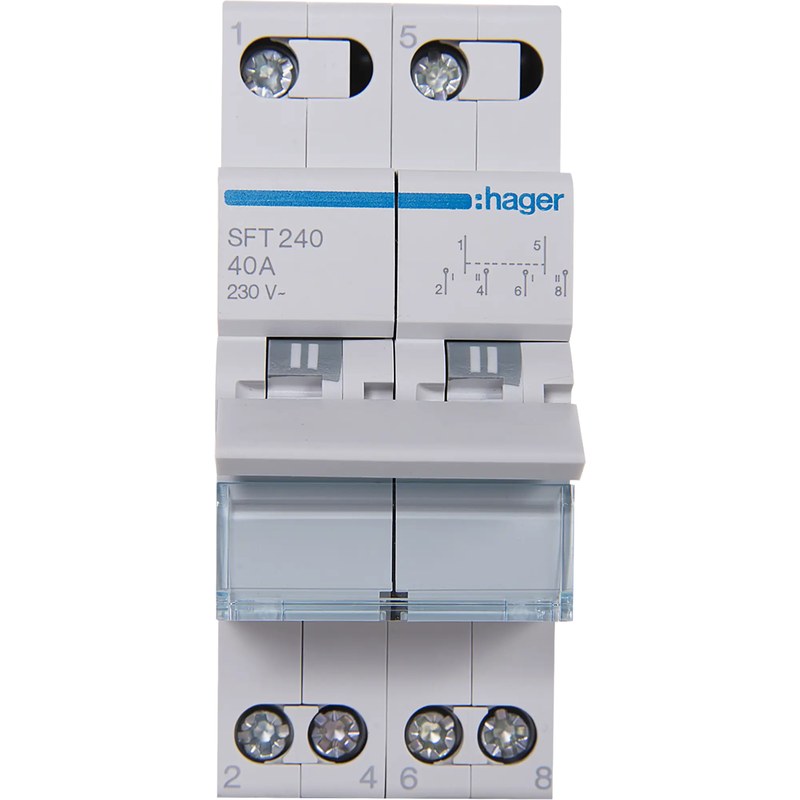

Корпус переключателя выполняет изоляционную и механическую функции. Внутри размещается контактный механизм с неподвижными и подвижными токоведущими элементами, системой фиксации положений и приводом, связанным с фронтальной рукояткой. При переводе органа управления усилие передаётся на механическую группу, которая синхронно изменяет состояние всех полюсов. Конструкция аппарата включает:

• изоляционный модульный корпус,
• фронтальный орган управления,
• механизм фиксации выбранного положения,
• контактные группы по числу полюсов,
• токоведущие зажимы для подключения проводников,
• внутренние изоляционные перегородки,
• крепление на стандартной DIN-рейке,
• маркировочные зоны для обозначения вводов и положений.

Принцип работы

В исходном положении контактные группы соединяют нагрузку с выбранной цепью либо полностью размыкают её, если предусмотрено положение «0». При переключении рукоятки кинематический механизм сначала выводит действующую контактную пару из замкнутого состояния, затем переводит подвижные элементы к другой паре контактов. Такая последовательность обеспечивает разрыв одной цепи до образования соединения с другой и исключает кратковременное электрическое объединение независимых вводов. Рабочий цикл включает:

• механическое воздействие на рукоятку,
• размыкание активной контактной группы,
• прохождение через нейтральное состояние при схеме I–0–II,
• перемещение общего контактного элемента,
• замыкание альтернативной цепи,
• фиксацию привода в новом положении,
• визуальное подтверждение состояния.

Условия применения

Переключатель выбирается не только по номинальному току. Требуется учитывать характер нагрузки, напряжение сети, токи коммутации, число проводников и требования к нейтрали. Для электродвигателей, трансформаторов, ёмкостных цепей и другого оборудования ток включения может существенно отличаться от установившегося значения. Поэтому допустимый режим определяется категорией применения и параметрами конкретного аппарата. При проектировании необходимо проверить:

• соответствие номинального тока расчётной нагрузке,
• соответствие числа полюсов электрической схеме,
• допустимость коммутации нейтрального проводника,
• совместимость с рабочим напряжением сети,
• требуемую категорию применения,
• сечение и тип подключаемых проводников,
• температурные условия внутри щита,
• наличие аппаратов защиты от короткого замыкания и перегрузки,
• пространство для монтажа и обслуживания.

Таким образом, переключатели Hager представляют собой низковольтные коммутационные аппараты для ручного выбора электрической цепи, изменения конфигурации питания и перевода нагрузки между заданными состояниями. Их применение основано на согласованной работе полюсов, фиксированных положениях, модульной конструкции и интеграции в распределительные щиты. Корректная эксплуатация требует расчёта тока, анализа категории нагрузки, проверки схемы нейтрали и использования самостоятельной защиты от аварийных токов. Компания «Олниса» осуществляет поставку промышленного оборудования Hager, включая переключающие аппараты для низковольтных распределительных систем.
