Контроллер EVCO EVKB21N7VCXS — функциональное решение для систем охлаждения

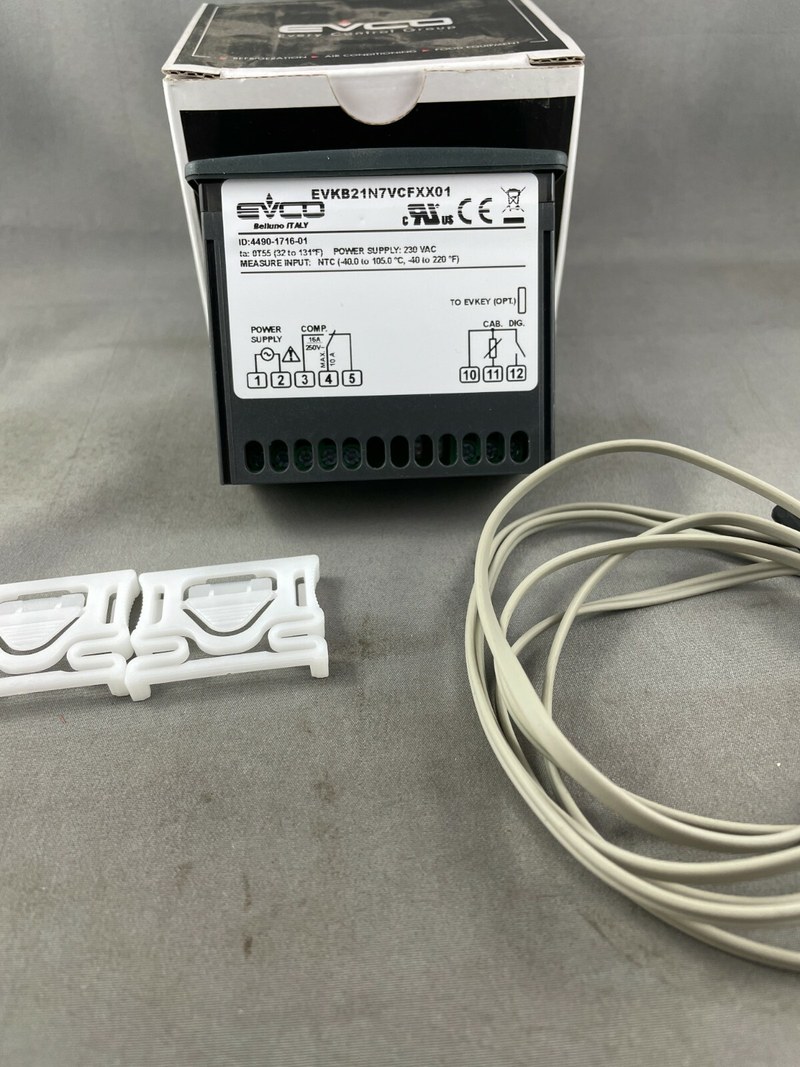

EVCO EVKB21N7VCXS — встраиваемый электронный контроллер для регулирования температуры в статических холодильных установках. Прибор управляет компрессором по сигналу NTC-датчика и выполняет оттайку путем его остановки, без отдельного силового выхода на нагреватель. Контроллер питается от сети 230 В AC, имеет цифровой вход, релейный выход и последовательный порт TTL.

Функциональная архитектура

EVKB21N7VCXS поддерживает заданную температуру циклическим включением и отключением компрессора. Сигнал NTC-датчика преобразуется в температурное значение, сравнивается с уставкой и дифференциалом, после чего формируется команда на выходное реле. Основные параметры:

• питание 230 В переменного тока,
• вход для датчика NTC,
• один релейный выход переключающего типа,
• коммутационная способность до 16 А при резистивной нагрузке,
• один цифровой вход,
• последовательный интерфейс TTL,
• диапазон измерения от -40 до +105 C,
• монтажный вырез 71 × 29 мм,
• монтажная глубина около 59 мм,
• цифровая индикация 31⁄2 разряда,
• степень защиты лицевой части до IP65 при правильной установке.

Температурный канал

Измерительный вход рассчитан на терморезистивный датчик NTC. Изменение его сопротивления преобразуется контроллером в цифровое температурное значение, используемое для индикации и регулирования. При установке NTC-датчика важно обеспечить механическую фиксацию и стабильный тепловой контакт с контролируемой средой. Кабель датчика не должен проходить совместно с силовыми проводами компрессора. При большой длине линии учитывают сопротивление проводников и возможное влияние помех на результат измерения. Это повышает устойчивость канала. Рабочая последовательность:

• опрос температурного датчика,
• преобразование сигнала в измеренное значение,
• сравнение температуры с уставкой,
• учет установленного дифференциала,
• проверка временных ограничений,
• управление реле компрессора,
• обновление индикации состояния.

Релейный выход

В EVKB21N7VCXS предусмотрен один силовой релейный канал. Значение 16 А относится к резистивной нагрузке, поэтому при коммутации компрессора необходимо учитывать пусковой ток, коэффициент мощности и электрический ресурс контактов. Если двигатель не соответствует условиям прямого включения, встроенное реле используют для управления катушкой внешнего контактора. При проектировании цепи учитывают:

• рабочий и пусковой ток компрессора,
• характер нагрузки,
• защиту от короткого замыкания и перегрузки,
• ресурс релейных контактов,
• необходимость внешнего контактора,
• разделение силовых и сигнальных проводников.

Цифровой вход и оттайка

Дискретный вход принимает сигнал внешнего контакта. В холодильном оборудовании он может использоваться для дверного микровыключателя либо другой функции, предусмотренной конфигурацией контроллера. Возможности входа:

• контроль внешнего контактного сигнала,
• работа с дверным выключателем,
• привязка события к заданной функции,
• изменение режима управления,
• формирование предусмотренной параметрами реакции.

Сигнальные цепи датчика и цифрового входа прокладывают отдельно от кабелей компрессора и контакторов, чтобы уменьшить влияние электромагнитных помех. Оттайка выполняется остановкой компрессора. После прекращения холодопроизводства температура испарителя естественно повышается, что позволяет удалить иней без отдельного электрического нагревателя.

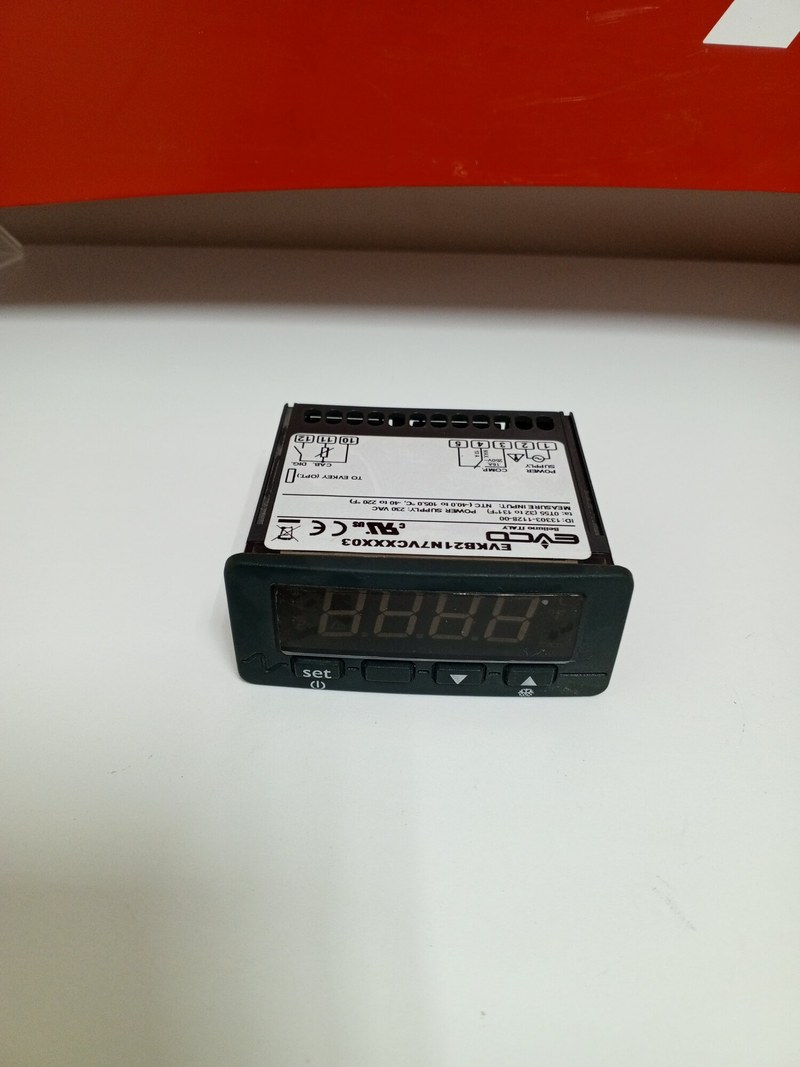

Индикация и настройка

Фронтальная панель служит для отображения температуры и изменения доступных параметров. Клавиши используются для задания уставки, перехода к параметрам конфигурации и запуска предусмотренных функций. Проверке подлежат:

• уставка температуры,
• дифференциал регулирования,
• задержка запуска компрессора,
• параметры оттайки,
• назначение цифрового входа,
• температурные границы сигнализации,
• корректность показаний NTC-датчика.

Область применения

EVKB21N7VCXS применяется там, где требуется один температурный канал и управление компрессором без отдельного силового контура нагревательной оттайки. К таким объектам относятся статические холодильные шкафы, витрины, небольшие камеры и автономные охлаждаемые объемы. Для систем с независимым управлением вентиляторами, ТЭНами или несколькими исполнительными механизмами необходим контроллер с дополнительными релейными выходами.

Таким образом, EVCO EVKB21N7VCXS — специализированный одноканальный контроллер холодильной автоматики с питанием 230 В AC, NTC-входом, цифровым входом, релейным выходом 16 А и интерфейсом TTL. Его схема рассчитана на температурное регулирование компрессора, оттайку остановкой холодопроизводства и обработку внешнего контактного сигнала. Компактное панельное исполнение позволяет интегрировать прибор в электрическую часть холодильных агрегатов без усложнения силовой архитектуры. Компания «Олниса» осуществляет поставку промышленного оборудования, включая контроллеры EVCO EVKB21N7VCXS для холодильной автоматики и систем температурного регулирования.
