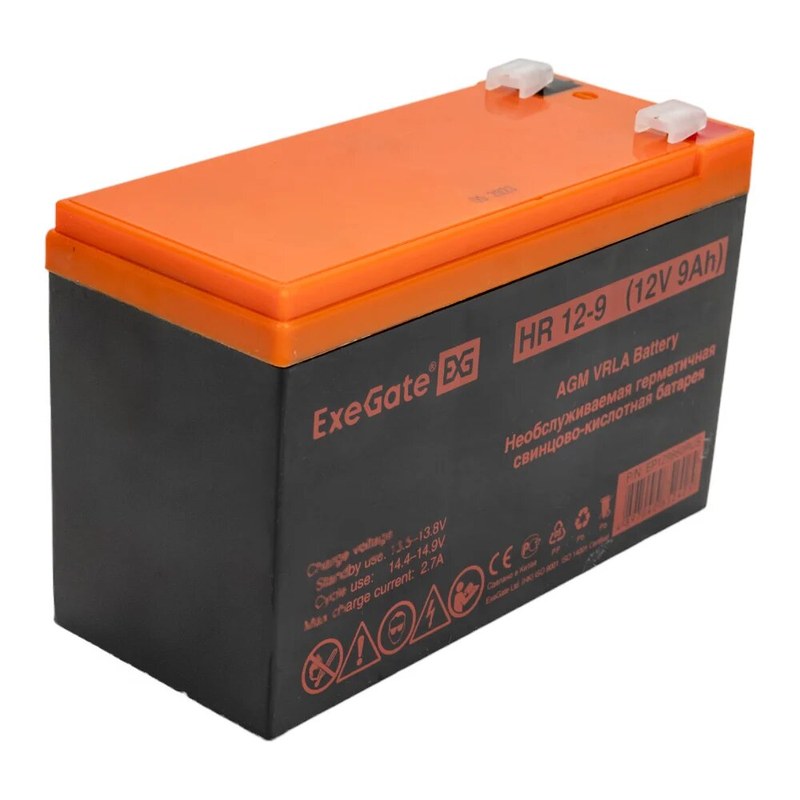

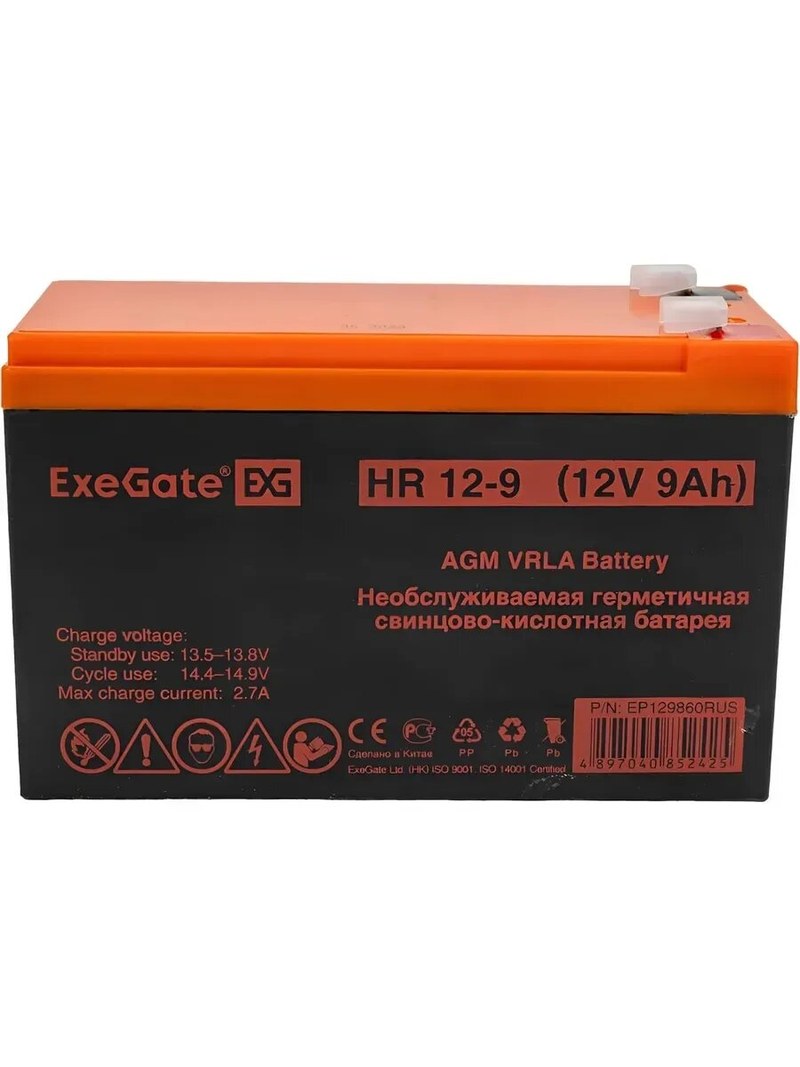

Аккумуляторная батарея ExeGate HR 12-9 — надежное резервное питание для оборудования

Аккумуляторная батарея ExeGate HR 12-9 относится к герметизированным свинцово-кислотным источникам постоянного тока для резервного и автономного питания. Номинальное напряжение 12 В и емкость 9 А·ч позволяют применять ее в ИБП, охранно-пожарных комплексах, телекоммуникационном оборудовании, автоматике и измерительных устройствах. Исполнение VRLA с технологией AGM не требует долива электролита.

Технические характеристики

В ExeGate HR 12-9 электролит удерживается в пористом стекловолоконном сепараторе. Это исключает свободное перемещение жидкой фазы и обеспечивает контакт электролита с активными материалами пластин. Основные параметры:

• номинальное напряжение — 12 В,
• номинальная емкость — 9 А·ч,
• электрохимическая система — свинцово-кислотная,
• исполнение — герметизированное VRLA,
• технология — AGM,
• режим применения — резервный или циклический,
• заряд — постоянным напряжением с ограничением тока,
• обслуживание электролита не требуется.

Фактическая емкость зависит от тока разряда, конечного напряжения, температуры и состояния батареи.

Конструктивное исполнение

В герметичном корпусе расположены шесть последовательно соединенных электрохимических элементов. Пластины разделены AGM-сепараторами, пропитанными электролитом. Основные элементы конструкции:

• пластины с активной массой соответствующей полярности,
• AGM-сепараторы с капиллярным удержанием электролита,
• межэлементные токопроводящие соединения,
• полимерный герметичный корпус,
• предохранительные клапаны избыточного давления,
• выводные клеммы для подключения внешней цепи.

Клапаны служат защитой и не предназначены для постоянной вентиляции. Их частое срабатывание указывает на перезаряд, перегрев или нарушение режима и ускоряет деградацию батареи.

Принцип работы

При разряде химическая энергия преобразуется в электрическую. На пластинах образуется сульфат свинца, концентрация серной кислоты уменьшается, а напряжение на выводах снижается. При заряде реакции идут в обратном направлении. Полнота восстановления зависит от напряжения, ограничения тока и длительности заряда. В резервной системе батарея находится под поддерживающим напряжением и отдает энергию после исчезновения внешнего питания. В циклическом режиме заряд и разряд повторяются регулярно. Глубокие циклы сильнее изнашивают активную массу, поэтому ограничение глубины разряда повышает ресурс. Для HR 12-9 необходим стабилизированный заряд с контролем напряжения и тока. Завышенное напряжение ускоряет газообразование, коррозию решеток и потерю воды. Недозаряд вызывает сульфатацию, рост внутреннего сопротивления и снижение емкости. При нагреве зарядное напряжение снижают, при охлаждении корректируют в допустимых пределах. Критичные требования эксплуатации:

• не допускать продолжительного перезаряда,
• не хранить батарею длительно разряженной,
• ограничивать зарядный ток,
• контролировать конечное напряжение разряда,
• защищать цепь от короткого замыкания,
• исключать перегрев корпуса,
• соблюдать полярность подключения,
• компенсировать саморазряд при хранении.

При длительном пребывании разряженного аккумулятора без заряда кристаллы сульфата свинца укрупняются. Рабочая поверхность пластин уменьшается, внутреннее сопротивление растет, а доступная емкость снижается.

Температура состояния

При охлаждении увеличивается внутреннее сопротивление и снижается доступная емкость. Повышенная температура временно улучшает отдачу, но ускоряет коррозию решеток, старение активной массы и высыхание электролита. Для сохранения ресурса требуется умеренный температурный режим без локального нагрева. Техническое состояние оценивают по нескольким параметрам:

• напряжение покоя,
• напряжение под заданной нагрузкой,
• внутреннее сопротивление,
• фактическая емкость при контрольном разряде,
• стабильность напряжения при разряде,
• отсутствие перегрева и деформации корпуса.

Одного измерения напряжения без нагрузки недостаточно: деградировавшая батарея может сохранять нормальное напряжение покоя, но быстро просаживаться после подключения потребителя.

Применение компонента

ExeGate HR 12-9 может работать как отдельный 12-вольтовый источник или как элемент батарейной сборки. Последовательное соединение повышает суммарное напряжение, параллельное — общую емкость. В одной сборке следует применять батареи одинакового типа, близкого возраста и состояния, иначе разброс внутреннего сопротивления вызывает неравномерный заряд и разряд. Типичные области применения:

• источники бесперебойного питания,
• охранные и пожарные системы,
• телекоммуникационное оборудование,
• контроллеры промышленной автоматики,
• аварийное освещение,
• измерительные установки,
• слаботочные системы постоянного тока,
• локальные резервные источники энергии.

При расчете автономности учитывают мощность нагрузки, напряжение батарейной шины, ток разряда, КПД преобразователя, конечное напряжение и допустимую глубину разряда. Паспортная емкость сама по себе не определяет длительность работы системы.

Таким образом, ExeGate HR 12-9 — герметизированная AGM-батарея на 12 В емкостью 9 А·ч для резервных и циклических систем постоянного тока. Ее ресурс и фактическая отдача зависят от корректности заряда, глубины разряда, температуры, качества соединений и контроля состояния. При соблюдении рабочих ограничений аккумулятор применим в ИБП, системах безопасности, автоматике и телекоммуникационном оборудовании. Компания «Олниса» осуществляет поставку аккумуляторных батарей ExeGate и другого промышленного оборудования.
