Мультиметр Fluke 1587 — точная диагностика электрооборудования с поставкой от «Олниса»

Fluke 1587 — цифровой мультиметр-мегаомметр для диагностики электрических цепей и изоляции промышленного оборудования. Прибор объединяет функции мультиметра с испытанием сопротивления изоляции, поэтому применяется при обслуживании электродвигателей, кабельных линий, трансформаторов, распределительных устройств, приводов и систем автоматизации. Комбинированная архитектура позволяет проверить напряжение, целостность цепи и основные электрические параметры, а затем выполнить изоляционное испытание без перехода на отдельный прибор. Это востребовано при поиске дефектов, профилактическом контроле и оценке состояния оборудования после ремонта, перегрева, хранения или воздействия влаги.

Измерительные возможности

Fluke 1587 совмещает измеритель сопротивления изоляции и цифровой мультиметр. Перед высоковольтным тестом можно проверить наличие потенциала и убедиться, что объект обесточен. Затем выбирается уровень испытательного напряжения, соответствующий типу цепи. Ключевые параметры и функции:

• испытательные напряжения 50, 100, 250, 500 и 1000 В,
• измерение сопротивления изоляции до 2,0 ГОм,
• измерение постоянного и переменного напряжения до 1000 В,
• измерение сопротивления электрических цепей,
• контроль целостности со звуковой индикацией,
• измерение частоты,
• измерение емкости,
• измерение переменного и постоянного тока в миллиамперном диапазоне,
• измерение температуры с совместимым термопарным датчиком,
• фиксация минимальных и максимальных значений.

Испытание изоляции

При проверке изоляции прибор подает на объект заданное постоянное напряжение и определяет ток утечки. По соотношению этих величин рассчитывается сопротивление изоляционного материала. Пять уровней тестового напряжения позволяют работать с управляющими цепями, силовой проводкой, кабелями, обмотками машин и другими объектами. Перед тестом оборудование обесточивают, а накопительные элементы разряжают. При обнаружении опасного напряжения Fluke 1587 блокирует запуск изоляционного испытания. После измерения схема прибора разряжает емкостную нагрузку. Это важно при работе с длинными кабелями, обмотками и цепями, способными сохранять заряд. При оценке результата учитывают:

• полученное сопротивление изоляции,
• изменение показаний во времени,
• температуру объекта,
• влажность и загрязнение поверхности,
• емкостный характер проверяемой цепи,

• результаты предыдущих измерений в сопоставимых условиях.

Мультиметровые режимы

В режиме мультиметра Fluke 1587 применяется для проверки питающих и управляющих цепей до изоляционного теста и после него. Измерение напряжения позволяет подтвердить отсутствие питания и проверить параметры сети. Омметрический режим используется для контроля обмоток, резистивных элементов и соединений, а прозвонка — для обнаружения обрывов. Для измерений на выходе частотно-регулируемых приводов предусмотрен фильтр низких частот. Он уменьшает влияние высокочастотных составляющих импульсного сигнала и позволяет устойчивее оценивать основную составляющую переменного напряжения. Это повышает информативность диагностики двигателей, питаемых от преобразователей частоты. Измерение емкости применимо при проверке конденсаторов, контроль частоты — при оценке периодических сигналов, а температурный канал — при сопоставлении электрических параметров с нагревом узлов. Регистрация минимальных и максимальных значений полезна при нестабильных режимах.

Конструктивные особенности

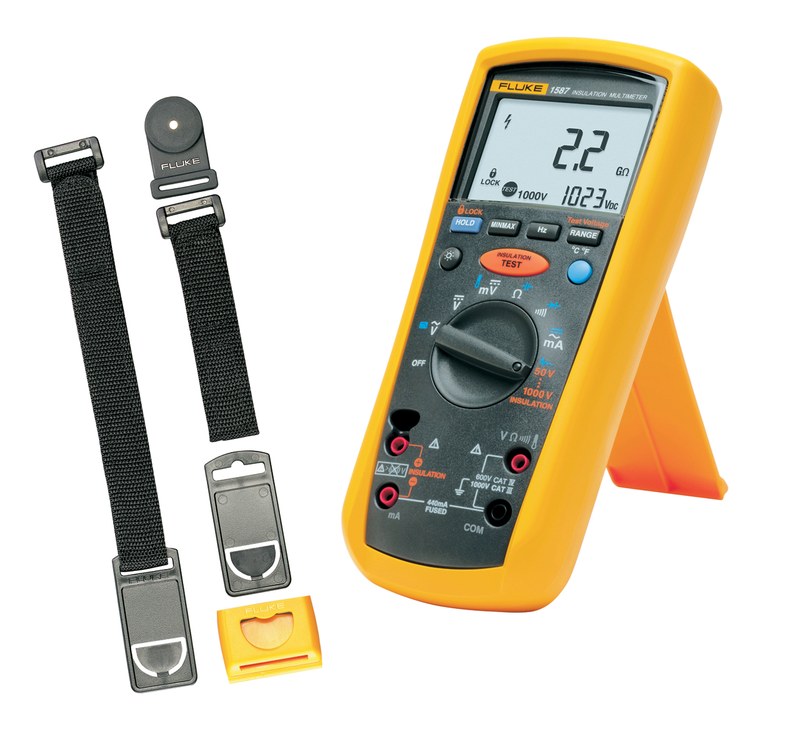

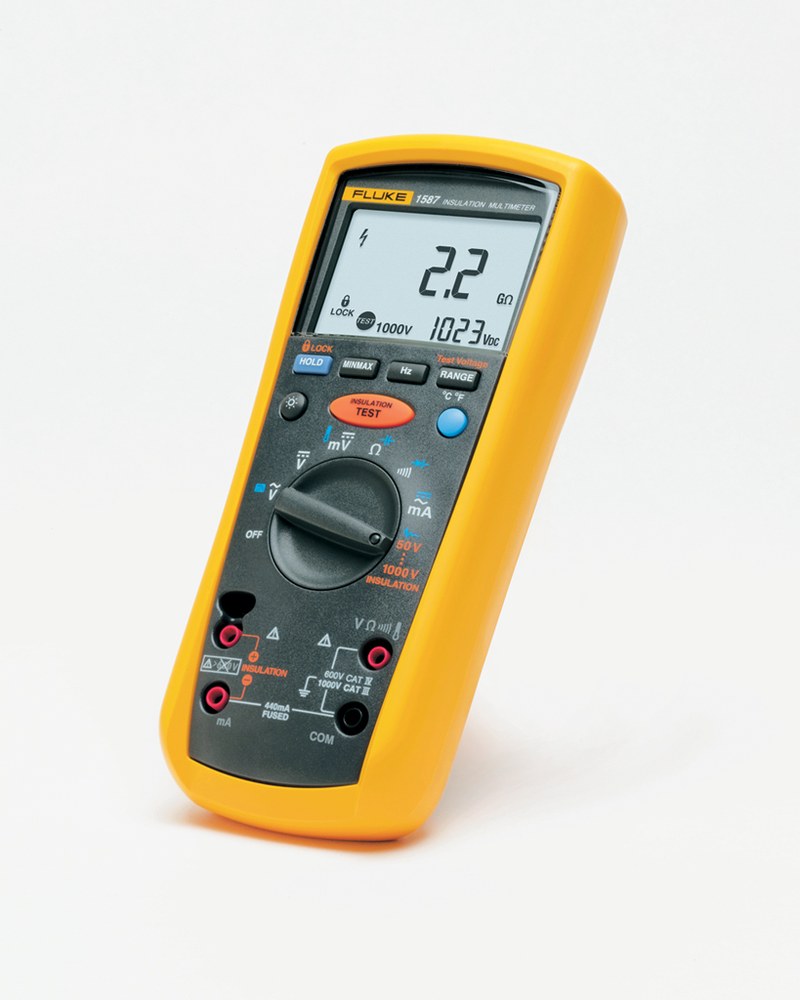

Fluke 1587 выполнен в переносном корпусе, рассчитанном на профессиональную эксплуатацию. Основные режимы выбираются поворотным переключателем, дополнительные функции активируются клавишами. Дисплей с подсветкой обеспечивает считывание показаний при недостаточной освещенности. Логика управления разделяет мультиметровые операции и изоляционный тест. Эксплуатационные особенности прибора:

• портативное исполнение для цеховой и выездной диагностики,
• дисплей с подсветкой,
• отдельный выбор испытательного напряжения,
• блокировка изоляционного теста при наличии опасного потенциала,
• автоматический разряд емкостной нагрузки после испытания,
• категория электробезопасности CAT III 1000 В,
• категория электробезопасности CAT IV 600 В,
• защищенные измерительные входы.

Принцип работы и порядок диагностики

Работа начинается с проверки цепи мультиметровым режимом. Для изоляционного испытания объект отключают от питания, при необходимости отсоединяют чувствительные электронные модули и выбирают испытательное напряжение. После подключения щупов прибор формирует постоянное тестовое напряжение, измеряет ток утечки и отображает рассчитанное сопротивление. Инженерная оценка не должна ограничиваться единичным значением. Для планового обслуживания информативно сравнивать результаты, полученные на одном объекте при близких температурных и влажностных условиях. Устойчивое снижение сопротивления может указывать на старение изоляции, загрязнение, увлажнение, термическое повреждение или развитие дефекта. Такой подход позволяет использовать Fluke 1587 для контроля деградации оборудования. Fluke 1587 используется в энергетике, промышленной автоматизации, электромеханическом ремонте и техническом обслуживании производственных установок. Комбинация мультиметра и мегаомметра рациональна там, где одна операция включает предварительную проверку напряжения, диагностику цепи и последующее испытание изоляции.

Таким образом, Fluke 1587 предназначен для комплексной электротехнической диагностики, объединяя мультиметровые измерения с испытанием сопротивления изоляции напряжением до 1000 В. Прибор позволяет контролировать напряжение, сопротивление, частоту, емкость, температуру, целостность цепей и состояние изоляционных систем. Для промышленной эксплуатации существенны блокировка теста при наличии опасного напряжения, автоматический разряд емкостной нагрузки и фильтр низких частот для работы с частотно-регулируемыми приводами. Купить Fluke 1587 для профессиональных задач можно в компании «Олниса», которая осуществляет поставку промышленного оборудования и измерительной техники.
