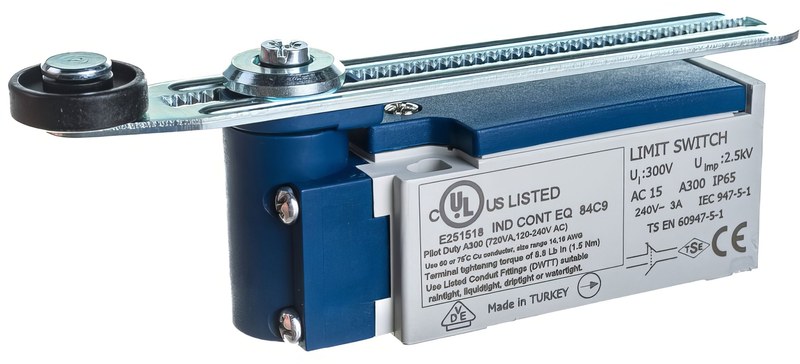

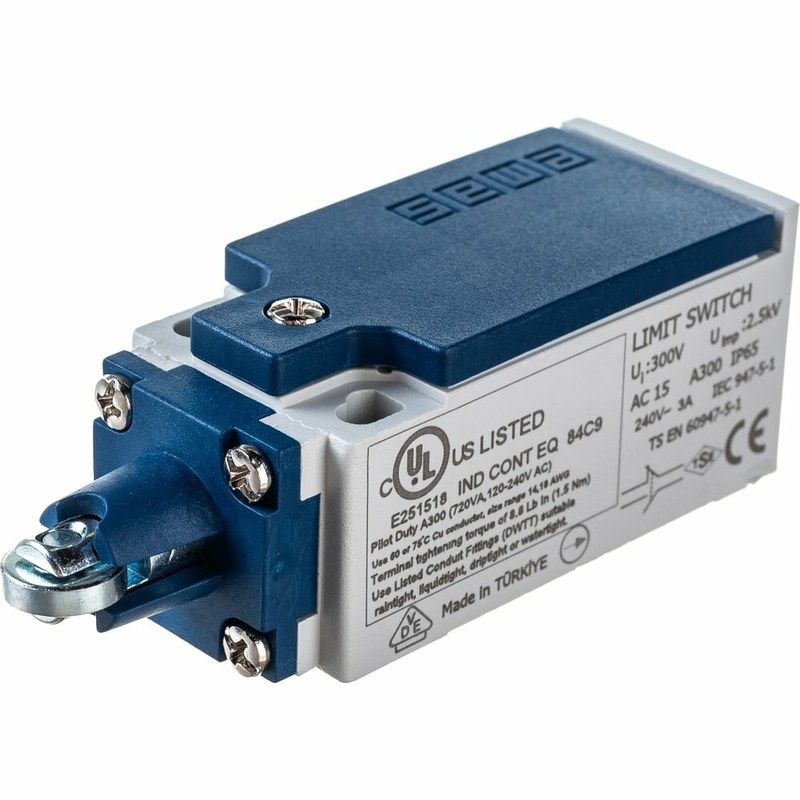

Концевой выключатель EMAS E251518 — надежный контроль положения оборудования
EMAS E251518 встречается в составе операторских устройств для выдачи дискретных команд промышленному оборудованию. Обозначение требует точного прочтения: E251518 является регистрационным номером UL группы вспомогательных устройств EMAS, а не полным каталожным кодом одного изделия. Исполнение определяют по маркировке модели, контактной схеме и данным на корпусе. Распространенный вариант B1 представляет собой трехпозиционный переключатель 1–0–2 с возвратом в центр. Он формирует кратковременные команды для контакторов, промежуточных реле или входов контроллера.
Идентификация и технические характеристики
Номер E251518 нельзя применять как единственный критерий взаимозаменяемости. Он не задает число положений, диаграмму коммутации, набор контактов и наличие фиксации. В исполнении EMAS B1 позиции 1 и 2 соответствуют отдельным командам, а положение 0 является нейтральным. Без внешнего усилия механизм удерживает рукоятку в центре. Ключевые параметры рассматриваемого исполнения:
- торговая марка — EMAS,
- тип аппарата — поворотный переключатель,
- схема управления — 1–0–2,
- количество рабочих положений — три,
- режим крайних положений — без фиксации,
- возврат рукоятки — пружинный, в центральную позицию,
- число установленных контактов — четыре,
- номинальное напряжение цепи — 220 В,
- максимальное указанное напряжение — 240 В,
- коммутируемый ток — до 4 А,
- монтажный размер операторской части — 22 мм,
- масса — около 0,04 кг.
Электрические значения относятся к указанной конфигурации B1. При иной надписи приоритет имеет маркировка конкретного аппарата. Допустимый ток зависит от характера нагрузки. Параметр резистивной цепи нельзя без проверки переносить на катушку контактора: размыкание индуктивности создает перенапряжение, ускоряющее эрозию контактов.
Особенности конструкции
Аппарат имеет модульную компоновку. На лицевой стороне панели находится рукоятка с поворотным приводом, с внутренней — контактные блоки и выводы. Изоляционные детали разделяют токоведущие элементы, а пружины возвращают механизм из крайних позиций. Одна группа формирует команду 1, другая — команду 2; в нейтрали обе команды должны быть сняты согласно схеме. Перед монтажом контролируют:
- совпадение диаметра отверстия в панели,
- достаточную глубину шкафа для корпуса и проводников,
- соответствие контактной диаграммы проектной схеме,
- наличие возврата из двух крайних положений,
- читаемость обозначений выводов,
- отсутствие трещин и следов перегрева,
- надежность соединения привода с контактными блоками,
- совместимость клемм с выбранным сечением проводов.
Установку выполняют при снятом напряжении. Перекос крепления недопустим: он затрудняет движение механизма. Проводники оконцовывают под тип зажима, укладывают без натяжения и маркируют по схеме. После присоединения контакты прозванивают во всех позициях. Сигнал должен появляться только при повороте в заданную сторону и исчезать после отпускания рукоятки.
Принцип работы
В исходном состоянии пружины удерживают привод в позиции 0. Поворот в сторону 1 перемещает первую контактную группу, а движение в сторону 2 воздействует на независимую группу. После снятия усилия рукоятка возвращается в центр. Продолжительность команды определяется временем удержания, а не электронным таймером. Основные функции аппарата в системе управления:
- кратковременный запуск механизма в выбранном направлении,
- команды подъема и опускания рабочего органа,
- ручное перемещение привода во время наладки,
- управление прямым и обратным вращением через контакторы,
- передача двух дискретных сигналов контроллеру,
- выполнение вспомогательных операций технологической машины.
Переключатель рассчитан на управляющие цепи. Электродвигатель или другую мощную нагрузку подключают через аппарат с требуемой отключающей способностью. В реверсивной схеме обязательны электрическая и механическая блокировки контакторов: возврат рукоятки не исключает их одновременного включения при ошибке соединений. Выбросы на катушке ограничивают совместимой цепью подавления помех.
Области применения
Трехпозиционная возвратная схема применяется в шкафах автоматики, локальных постах, подъемных устройствах и машинах с реверсивным приводом. Вариант EMAS B1 с маркировкой E251518 встречается в цепях универсальных кухонных машин, где два крайних положения используются для раздельных операций, а центральное прекращает управляющее воздействие. Возможность установки в другое оборудование устанавливают по контактной диаграмме, номиналам, монтажному размеру и условиям среды, а не только по внешнему сходству.
Таким образом, EMAS B1 с регистрационной маркировкой E251518 представляет собой компактный трехпозиционный переключатель для формирования двух взаимоисключающих кратковременных команд. Пружинный возврат снижает риск сохранения ошибочного сигнала, однако надежность системы определяется правильной идентификацией исполнения, согласованием нагрузки, качеством соединений и наличием необходимых блокировок. Компания «Олниса» осуществляет поставку промышленного оборудования EMAS. Поставка выполняется по обозначению и требуемой конфигурации аппарата.
