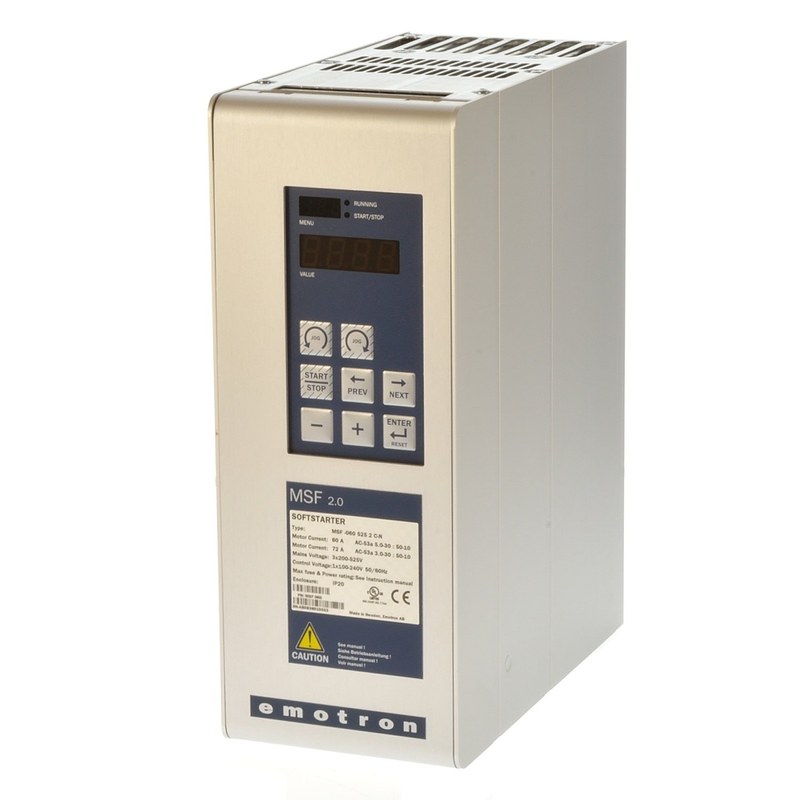

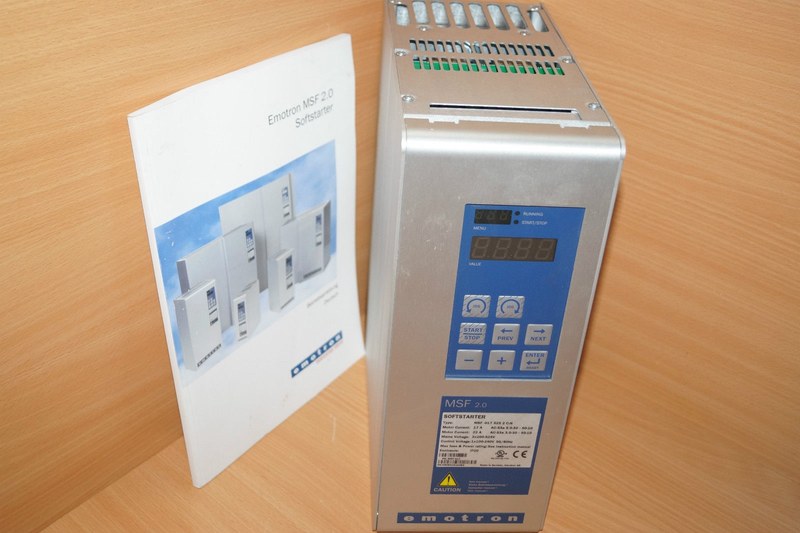

Устройство плавного пуска Emotron MSF 2.0 MSF-017 525 2 C-N-AU — интеллектуальное управление запуском электродвигателя

Emotron MSF 2.0 MSF-017 525 2 C-N-AU — промышленное устройство плавного пуска, предназначенное для управляемого разгона и остановки трехфазных асинхронных электродвигателей. Вместо мгновенной подачи полного сетевого напряжения оборудование регулирует электрические параметры двигателя в переходном режиме, уменьшая ударные токи и механические нагрузки на приводной механизм.

Технические характеристики

Основные параметры выбранного исполнения Emotron MSF 2.0:

• бренд — Emotron,
• категория — устройство плавного пуска,
• код исполнения — MSF-017 525 2 C-N-AU,
• серия — MSF 2.0,
• номинальный ток двигателя — 17 А,
• диапазон напряжения силовой сети — 200–525 В,
• напряжение цепей управления — 100–240 В,
• число контролируемых фаз — 3,
• управление разгоном двигателя — предусмотрено,
• управляемая остановка — предусмотрена,
• контроль перегрузки двигателя — предусмотрен,
• контроль обрыва фазы — предусмотрен,
• габариты — около 320 × 126 × 260 мм,
• масса — около 6,7 кг,
• монтаж — вертикальный.

Особенности конструкции

Emotron MSF 2.0 построен как электронный силовой аппарат, в котором управление двигателем выполняется полупроводниковыми ключами. Они изменяют момент подачи энергии на двигатель в каждом периоде сетевого напряжения, благодаря чему переход от остановленного состояния к номинальному режиму происходит без резкого электрического скачка. Внутри корпуса объединены силовая часть, управляющая электроника, измерительные цепи и защитные алгоритмы. Такое построение дает возможность использовать один аппарат не только для запуска двигателя, но и для постоянного контроля его рабочего состояния. Исполнение MSF-017 имеет естественное охлаждение. Отсутствие отдельного вентилятора уменьшает количество подвижных элементов внутри устройства и упрощает обслуживание оборудования соответствующего класса мощности.

Принцип работы

После получения команды на запуск Emotron MSF 2.0 не подключает двигатель к полной мощности мгновенно. Силовые полупроводниковые элементы постепенно изменяют режим передачи энергии, формируя контролируемый процесс разгона. На первых этапах запуска двигатель получает ограниченную электрическую мощность. По мере роста скорости управляющая система изменяет проводимость силовых ключей, пока двигатель не выходит на нормальный рабочий режим. Такой способ помогает уменьшить бросок пускового тока и одновременно снижает механический удар в приводной системе. Ременные передачи, редукторы, муфты и соединенные с валом механизмы получают нагрузку более плавно.

Области применения

Emotron MSF 2.0 используется в различных электроприводных системах:

• центробежные насосы,
• вентиляторы,
• компрессоры,
• конвейерные линии,
• дробильное оборудование,
• мешалки и смесители,
• центрифуги,
• технологические транспортеры,
• промышленные станки,
• системы водоснабжения,
• насосные станции,
• вентиляционные комплексы,
• производственные установки с асинхронными двигателями,
• оборудование с повышенными требованиями к плавности запуска.

Компания «Олниса» осуществляет поставку устройств плавного пуска Emotron MSF 2.0, включая исполнения с различными номинальными токами, напряжениями и дополнительными опциями. При оформлении заказа можно получить техническую консультацию по параметрам силовой сети, характеристикам электродвигателя и соответствию выбранной конфигурации условиям эксплуатации. Компания оперативно обрабатывает заявки и организует доставку промышленного оборудования по всей стране.

Преимущества

Основными эксплуатационными достоинствами Emotron MSF 2.0 являются:

• надежность при продолжительной работе промышленного привода,
• плавное поведение оборудования во время запуска,
• снижение механического износа приводных компонентов,
• бережное воздействие на электродвигатель и питающую сеть,
• широкие возможности контроля состояния механизма,
• удобство выявления нетипичных режимов нагрузки,
• комплексная защита двигателя в одном устройстве,
• гибкость настройки под особенности технологического процесса,
• повышение устойчивости работы производственного оборудования,
• удобство эксплуатации и диагностики,
• возможность применения в различных приводных механизмах,
• снижение вероятности аварийных остановок при корректной настройке,
• практичность при модернизации существующих систем управления,
• долговечность при соблюдении требований к монтажу и эксплуатации.

Таким образом, Emotron MSF 2.0 MSF-017 525 2 C-N-AU — устройство плавного пуска для трехфазных асинхронных двигателей, объединяющее управляемый разгон с расширенными функциями защиты и контроля нагрузки. Конкретное исполнение рассчитано на ток 17 А и силовую сеть 200–525 В. Особенностью серии является сочетание мягкого управления двигателем с анализом его рабочего состояния. Контроль фаз, напряжения, перегрузки, температуры и нагрузки на валу позволяет использовать устройство как полноценный элемент системы защиты промышленного электропривода.
