Пропорциональный электропривод ESBE ARA659 12520200 — точное позиционирование регулирующих клапанов
ESBE ARA659 12520200 — пропорциональный поворотный электропривод серии ARA600, предназначенный для автоматического управления смесительными и регулирующими клапанами в системах отопления, охлаждения и теплоснабжения.
Технические характеристики
Основные параметры электропривода ESBE ARA659 с артикулом 12520200:
- бренд — ESBE,
- категория — пропорциональный поворотный электропривод,
- артикул — 12520200,
- модель — ARA659,
- серия — ARA600,
- напряжение питания — 24 В AC/DC ±10%,
- частота переменного тока — 50/60 Гц,
- управляющий сигнал — 0–10 В,
- дополнительный сигнал управления — 2–10 В,
- назначение — пропорциональное позиционирование поворотной регулирующей арматуры.
Особенности конструкции

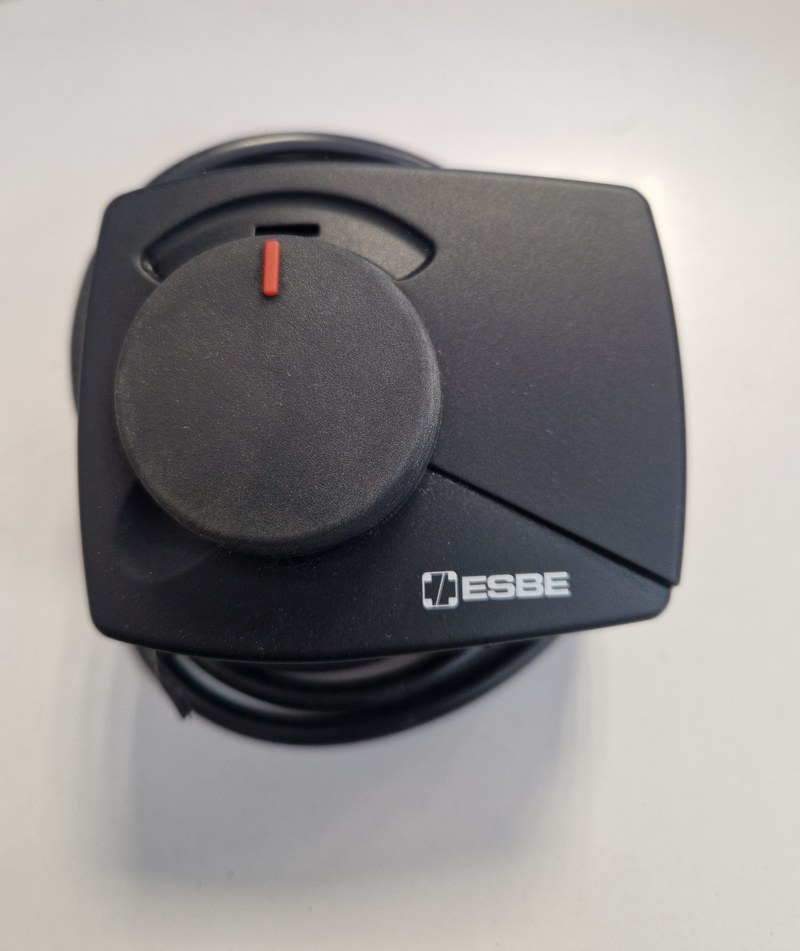

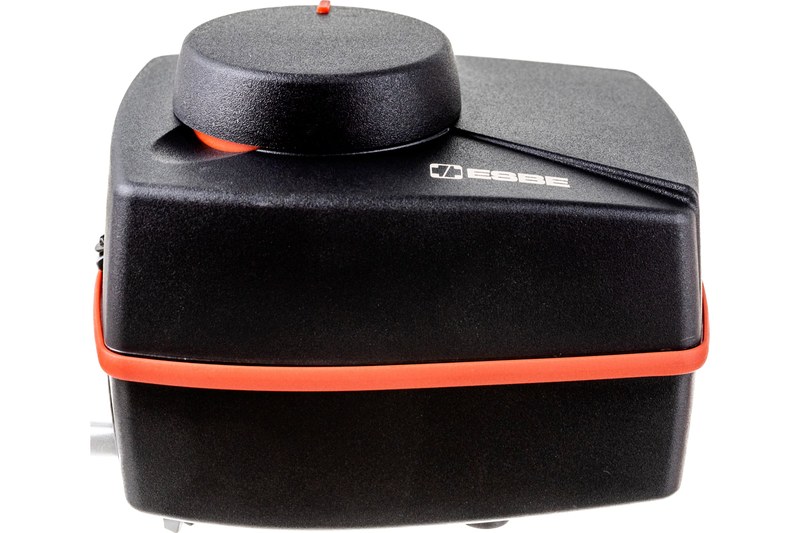

ESBE ARA659 выполнен в компактном корпусе, внутри которого объединены электродвигатель, редукторный механизм, управляющая электроника и узел передачи вращения на вал клапана. Электронная часть преобразует входной аналоговый сигнал в команду на перемещение, а редуктор обеспечивает требуемый момент и стабильную скорость поворота. Привод разработан с учетом непосредственного монтажа на совместимые поворотные клапаны ESBE. Такое конструктивное согласование уменьшает количество промежуточных деталей и упрощает формирование законченного регулирующего узла. На лицевой части предусмотрен механический орган ручного управления. При необходимости оператор может вывести привод из автоматического режима и вручную изменить положение клапана. Эта возможность полезна во время обслуживания, проверки гидравлического контура или временной эксплуатации оборудования.
Принцип работы
ESBE ARA659 12520200 получает от регулятора аналоговый управляющий сигнал. Его величина соответствует требуемому положению клапана. Например, при использовании диапазона 0–10 В минимальный уровень соответствует одному краю рабочего сектора, максимальный — противоположному, а промежуточные значения задают соответствующие позиции между ними. Встроенная электроника сравнивает поступившую команду с фактическим положением исполнительного механизма. Если значения не совпадают, электродвигатель включается и через редуктор перемещает выходной вал в требуемую сторону. Когда заданная позиция достигнута, движение прекращается. Если контроллер изменяет сигнал, привод автоматически корректирует положение. Таким образом, арматура может находиться практически в любой промежуточной точке рабочего диапазона, а не только в полностью открытом или закрытом состоянии.
Области применения
ESBE ARA659 12520200 может использоваться в следующих системах:
- трехходовые смесительные клапаны,
- поворотные регулирующие клапаны,
- котельные установки,
- тепловые пункты,
- системы радиаторного отопления,
- низкотемпературные отопительные контуры,
- вентиляционные установки,
- системы охлаждения,
- теплообменные узлы,
- смесительные насосные группы,
- автоматическое регулирование температуры,
- системы управления расходом теплоносителя,
- промышленная инженерная автоматика,
- объекты с аналоговым управлением 0–10 В или 4–20 мА.
Компания «Олниса» осуществляет поставку пропорциональных электроприводов ESBE ARA659 с артикулом 12520200 для систем отопления, теплоснабжения и автоматизации инженерного оборудования. При оформлении заказа можно получить техническую консультацию по управляющему сигналу, напряжению питания, скорости перемещения и совместимости привода с применяемым поворотным клапаном.
Преимущества
Основными эксплуатационными достоинствами ESBE ARA659 являются:
- высокая точность позиционирования регулирующей арматуры,
- стабильная работа в автоматических системах управления,
- плавное изменение параметров инженерного контура,
- универсальность при подключении к различным контроллерам,
- надежность при регулярных циклах регулирования,
- удобство настройки под динамику конкретной системы,
- возможность ручного управления при сервисных работах,
- компактность исполнительного механизма,
- простота интеграции с совместимыми клапанами ESBE,
- удобство модернизации существующих регулирующих узлов,
- низкая потребность в постоянном вмешательстве оператора,
- предсказуемое поведение при изменении управляющего сигнала,
- долговечность при соблюдении условий эксплуатации,
- практичность для профессиональной инженерной автоматики.
Таким образом, ESBE ARA659 12520200 — пропорциональный электропривод серии ARA600, предназначенный для точного управления поворотной регулирующей арматурой. Модель работает от напряжения 24 В AC/DC, поддерживает распространенные сигналы напряжения и тока и развивает максимальный крутящий момент 6 Н·м. Возможность задавать любое промежуточное положение делает ARA659 подходящим для систем, где клапан должен не просто открываться и закрываться, а непрерывно корректировать температуру или расход. Настраиваемая скорость перемещения дополнительно позволяет согласовать исполнительный механизм с особенностями конкретного теплотехнического процесса.
