Трехходовой клапан ESBE VRG131 11601100 — точное распределение потоков в системах отопления

ESBE VRG131 11601100 — трехходовой поворотный клапан, предназначенный для смешивания либо перенаправления потоков теплоносителя в отопительных и охлаждающих системах. Арматура используется в тех узлах, где требуется изменять соотношение потоков, регулировать температуру в контуре или направлять рабочую среду между разными участками трубопровода.

Технические характеристики

Ниже рассмотрим основные параметры трехходового клапана ESBE VRG131 с артикулом 11601100:

• бренд — ESBE,
• категория — трехходовой смесительный клапан,
• артикул — 11601100,
• модель — VRG131,
• серия — VRG130,
• материал корпуса — стойкая к обесцинкованию латунь DZR,
• материал регулирующего элемента — износостойкая латунь,
• уплотнения — EPDM,
• масса — около 0,70 кг.

Особенности конструкции

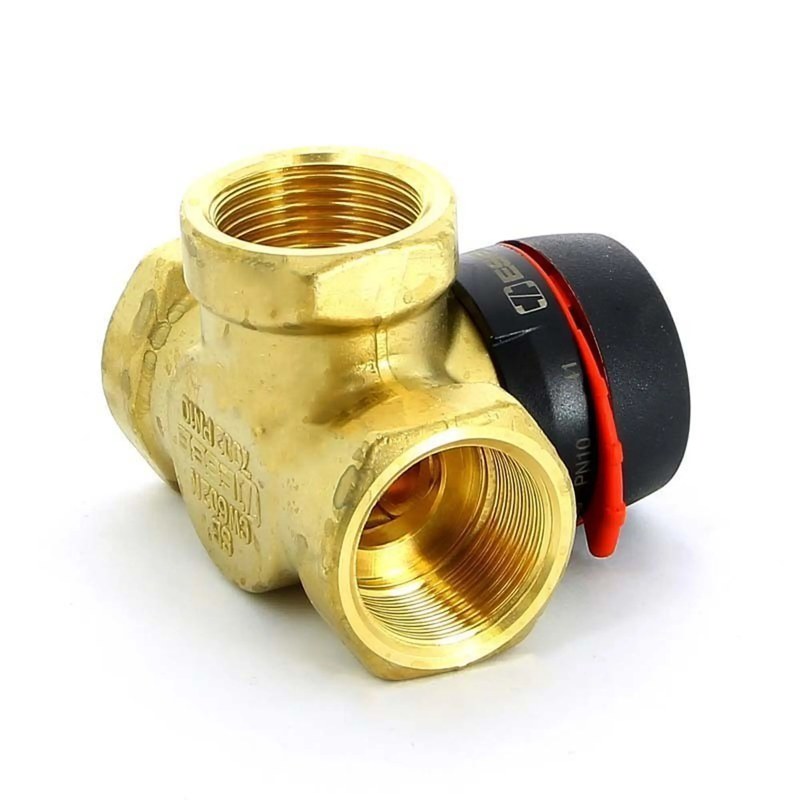

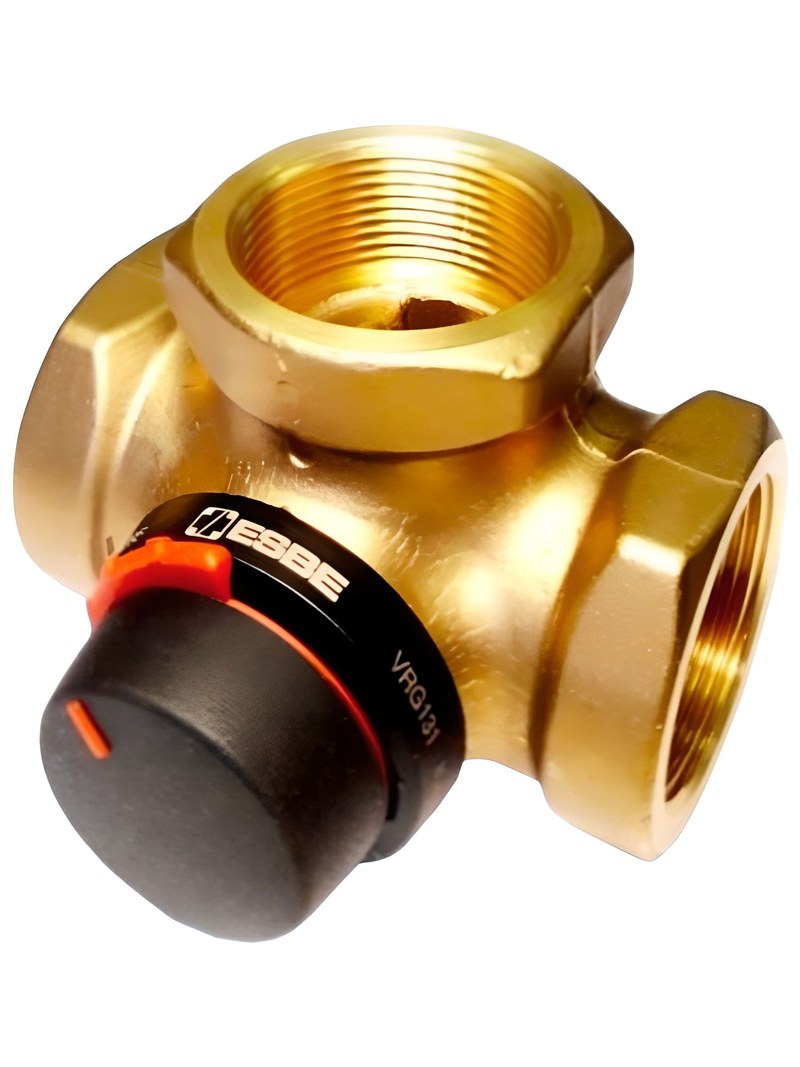

ESBE VRG131 построен вокруг компактного латунного корпуса с тремя гидравлическими каналами. Внутри расположен поворотный регулирующий элемент, положение которого определяет фактическую площадь прохода между патрубками. Такое устройство дает возможность постепенно изменять соотношение потоков, а не ограничиваться только полностью открытым или полностью закрытым состоянием. Корпус изготовлен из DZR-латуни, устойчивой к обесцинкованию при эксплуатации в водяных контурах. Для подвижного регулирующего элемента применяется износостойкий латунный материал, а вал и втулка выполнены с использованием полимерного композита PPS. Уплотнение обеспечивают кольца EPDM.

Принцип работы

ESBE VRG131 11601100 способен работать в двух основных гидравлических режимах — смешивания и распределения. Конкретная функция определяется направлением движения среды и схемой подключения клапана. В режиме смешивания к двум входным патрубкам подводятся потоки с различными параметрами. Например, по одному каналу поступает горячий теплоноситель от котла, а по другому — более холодная вода из обратной линии. Внутренний поворотный элемент задает пропорцию между ними, после чего сформированный общий поток направляется через третий патрубок. Если регулирующий механизм повернуть в сторону горячего входа, его проходное сечение увеличивается, а доля обратной воды уменьшается. Если на вал установлен электропривод, внешний контроллер может автоматически менять положение арматуры по показаниям температурного датчика.

Области применения

Трехходовой клапан ESBE VRG131 11601100 востребован в различных инженерных системах:

• контуры с теплообменниками,
• насосные смесительные группы,
• вентиляционные установки с водяными теплообменниками,
• автоматизированные системы регулирования температуры,
• инженерные сети коммерческих зданий,
• промышленные теплотехнические установки,
• контуры с ручным или электрическим регулированием расхода.

Компания «Олниса» осуществляет поставку трехходовых клапанов ESBE VRG131 с артикулом 11601100 и совместимого оборудования для систем отопления и охлаждения. При оформлении заказа можно получить техническую консультацию по пропускной способности, присоединительному размеру, рабочему давлению и совместимости клапана с электроприводом. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.

Преимущества

Основными достоинствами трехходовых клапанов ESBE VRG131 являются:

• надежность при продолжительной эксплуатации,
• плавное и предсказуемое регулирование потоков,
• универсальность для смешивающих и распределительных схем,
• удобство автоматизации инженерного контура,
• компактность при размещении в трубопроводной обвязке,
• стабильность работы при регулярных циклах регулирования,
• простота интеграции с совместимыми приводами,
• прочность элементов, контактирующих с теплоносителем,
• небольшая потребность в сервисном вмешательстве,
• удобство применения при модернизации отопительных систем,
• возможность ручного и автоматического управления,
• долговечность при правильном подборе и монтаже,
• практичность для различных теплотехнических схем,
• устойчивая работа в составе профессиональных инженерных систем.

Таким образом, ESBE VRG131 11601100 — трехходовой поворотный клапан DN25 с внутренним присоединением Rp 1" и пропускной способностью Kvs 10. Конструкция позволяет использовать изделие как для смешивания двух потоков, так и для распределения рабочей среды между разными направлениями. Поворотный принцип регулирования обеспечивает постепенное изменение проходных сечений и позволяет точно управлять гидравлическим режимом. В сочетании с электроприводом клапан становится исполнительным элементом автоматической системы температурного или расходного регулирования.
