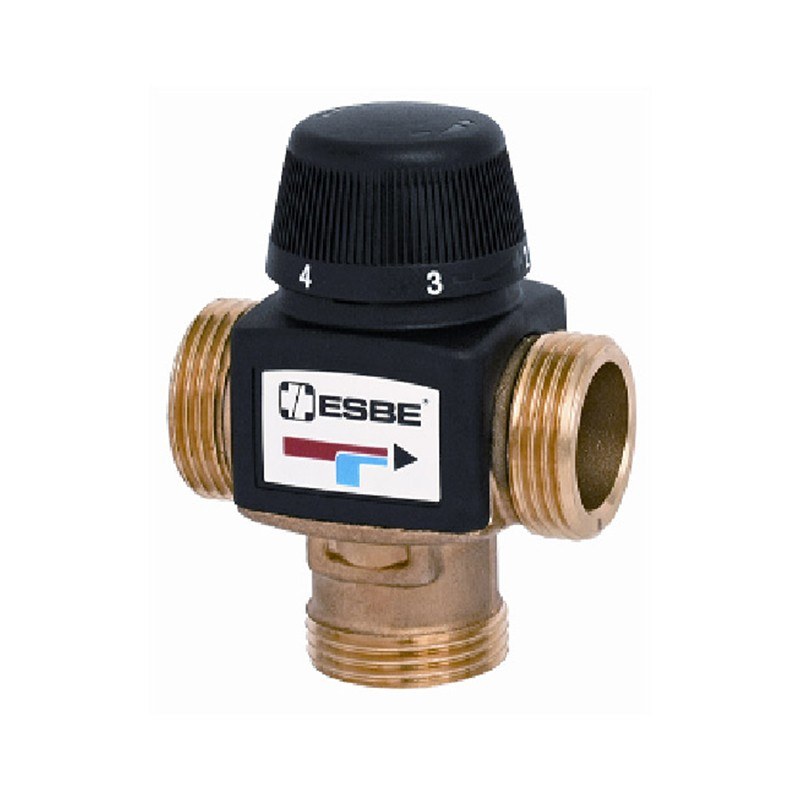

Термостатический клапан ESBE VTA572 31702100 — автоматическое поддержание температуры теплоносителя

ESBE VTA572 31702100 — термостатический смесительный клапан, предназначенный для автоматического формирования потока теплоносителя с требуемой температурой. Арматура используется в отопительных и охлаждающих системах, где необходимо смешивать нагретую жидкость с более холодным обратным потоком и ограничивать температуру подачи без привлечения электропривода.

Технические характеристики

Основные параметры ESBE VTA572 с артикулом 31702100:

• бренд — ESBE,
• категория — термостатический смесительный клапан,
• артикул — 31702100,
• модель — VTA572,
• серия — VTA570,
• диапазон настройки температуры — 20–55 °C,
• коэффициент пропускной способности Kvs — 4,5 м³/ч,
• присоединение — наружная резьба G 1",
• класс давления — PN 10,
• максимальное рабочее давление — 1,0 МПа,
• допустимый перепад давления при смешивании — до 0,3 МПа,
• температурная стабильность при штатных условиях — ±3 °C,
• максимальная постоянная температура среды — +95 °C,
• допустимая кратковременная температура — до +100 °C,
• минимальная температура рабочей среды — 0 °C,
• материал металлических частей, контактирующих с теплоносителем — латунь DZR,
• масса — около 0,86 кг.

Особенности конструкции

ESBE VTA572 построен по трехходовой схеме и объединяет в одном корпусе каналы горячего, обратного и смешанного теплоносителя. Такое устройство позволяет выполнять регулирование непосредственно внутри трубопроводного узла, не устанавливая отдельный электромеханический исполнительный механизм. Главным функциональным элементом служит термостатический модуль, который воспринимает температуру уже смешанной жидкости. Его механическое перемещение связано с регулирующим узлом, перераспределяющим проходное сечение между двумя входными направлениями. Чем сильнее отклонение температуры от выбранной уставки, тем заметнее изменяется соотношение потоков. Корпус и внутренние металлические детали, контактирующие с рабочей средой, изготовлены из стойкой к обесцинкованию латуни DZR. Такой материал рассчитан на продолжительное применение в водяных инженерных системах и способствует сохранению рабочих свойств арматуры при регулярных температурных циклах.

Принцип работы

В ESBE VTA572 31702100 одновременно поступают два потока с различной температурой. Один канал получает более горячий теплоноситель от источника тепла, второй принимает охлажденную жидкость, возвращающуюся из отопительного контура. Внутри корпуса жидкости смешиваются. Температура полученного потока воздействует на встроенный термостатический элемент, который непрерывно сравнивает фактическое тепловое состояние среды с механически заданной настройкой. Если смешанный теплоноситель становится горячее требуемого уровня, механизм уменьшает проход со стороны высокотемпературного входа. Одновременно увеличивается доля более холодного обратного потока. В результате температура на выходе начинает снижаться. Когда значение становится недостаточным, клапан выполняет противоположную коррекцию: пропускает больше горячей жидкости и сокращает подмешивание обратной воды.

Области применения

Практическими направлениями использования ESBE VTA572 31702100 являются:

• водяные теплые полы,
• низкотемпературные отопительные контуры,
• смесительные насосные узлы,
• котельные системы,
• контуры радиаторного отопления с ограничением температуры,
• тепловые пункты,
• системы отопления частных домов,
• инженерные сети коммерческих зданий,
• комбинированные отопительные системы,
• узлы подключения к высокотемпературному источнику тепла,
• системы охлаждения,
• автономные контуры температурного регулирования,
• защита чувствительных трубопроводных систем от перегрева.

Компания «Олниса» поставляет термостатические клапаны ESBE VTA572 с артикулом 31702100 для комплектации отопительных и инженерных систем. Заказчики могут получить техническую консультацию по пропускной способности, температурному диапазону, присоединительным размерам и соответствию модели параметрам конкретного контура. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.

Преимущества

Основными преимуществами ESBE VTA572 являются:

• надежность при длительной работе в инженерной системе,
• автономное регулирование без внешней электроники,
• стабильность температурного режима,
• защита отопительного контура от нежелательного перегрева,
• плавная реакция на изменения состояния системы,
• простота эксплуатации после первоначальной настройки,
• удобство применения в автономных смесительных узлах,
• универсальность для различных отопительных схем,
• практичность при создании низкотемпературных контуров,
• минимальная потребность в обслуживании,
• прочность и долговечность конструкции,
• независимость работы от наличия электропитания,
• удобство интеграции в существующую трубопроводную систему,
• предсказуемая работа при правильно рассчитанной гидравлике.

Таким образом, ESBE VTA572 31702100 — термостатический смесительный клапан для автоматического регулирования температуры теплоносителя в отопительных и охлаждающих системах. Исполнение сочетает диапазон настройки 20–55 °C, наружное соединение G 1" и пропускную способность Kvs 4,5. Встроенный термостатический механизм самостоятельно перераспределяет горячий и обратный потоки, поддерживая установленный температурный режим без электрического привода. Благодаря этому модель особенно удобна для теплых полов, смесительных групп и других контуров, где важно защитить систему от подачи чрезмерно горячего теплоносителя.
