Сетевая розетка ExeGate SM1-RJ45-C5 EX271122 — подключение линий Ethernet категории 5e

ExeGate SM1-RJ45-C5 EX271122 — однопортовая накладная сетевая розетка RJ-45, предназначенная для организации конечной точки подключения в структурированной кабельной системе. Она используется там, где стационарный кабель витой пары необходимо завершить удобным интерфейсом для дальнейшего соединения компьютера, сетевого оборудования, IP-устройства или другой Ethernet-аппаратуры.

Технические характеристики

Основные параметры розетки ExeGate SM1-RJ45-C5 с P/N EX271122:

• бренд — ExeGate,
• категория — накладная сетевая розетка RJ-45,
• модель — SM1-RJ45-C5,
• P/N — EX271122,
• количество портов — 1,
• тип интерфейса — RJ-45,
• кабельная категория — 5e,
• исполнение линии — UTP,
• экранирование — отсутствует,
• тип заделки проводников — Krone/110,
• контактное сопротивление — около 20 мОм,
• сопротивление изоляции — 500 МОм,
• материал корпуса — пластик,
• цвет — белый,
• способ установки — накладной,

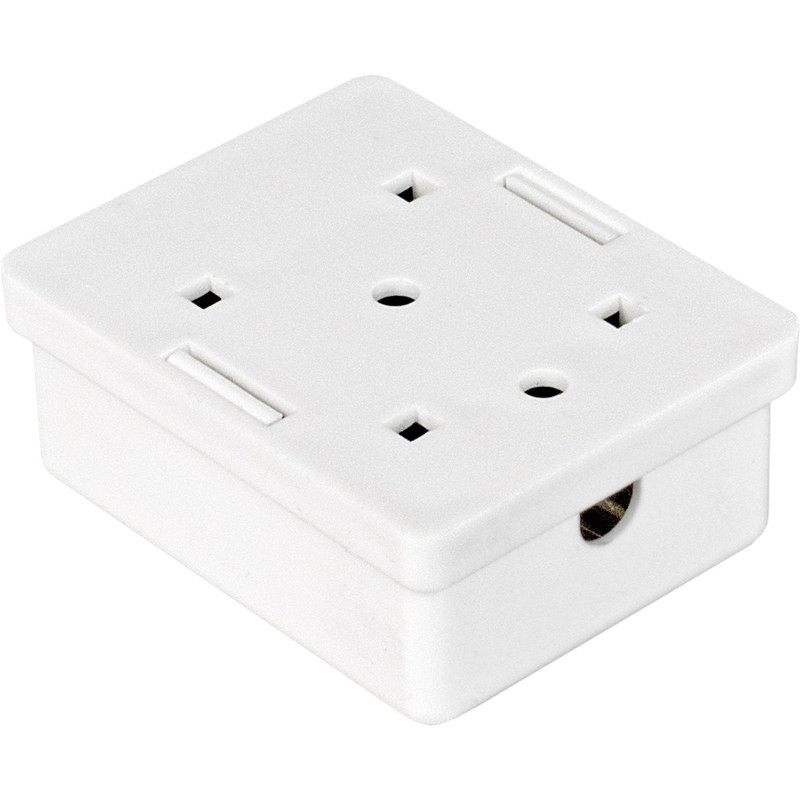

• крепление — винты или двусторонняя клеевая площадка,
• температура хранения — от −40 до +70 °C,
• температура монтажа — от 0 до +50 °C,
• рабочая температура — от −10 до +60 °C,
• количество в упаковке — 1 шт.,
• размер упаковки — около 70 × 50 × 30 мм,
• масса брутто — около 0,03 кг.

Особенности конструкции

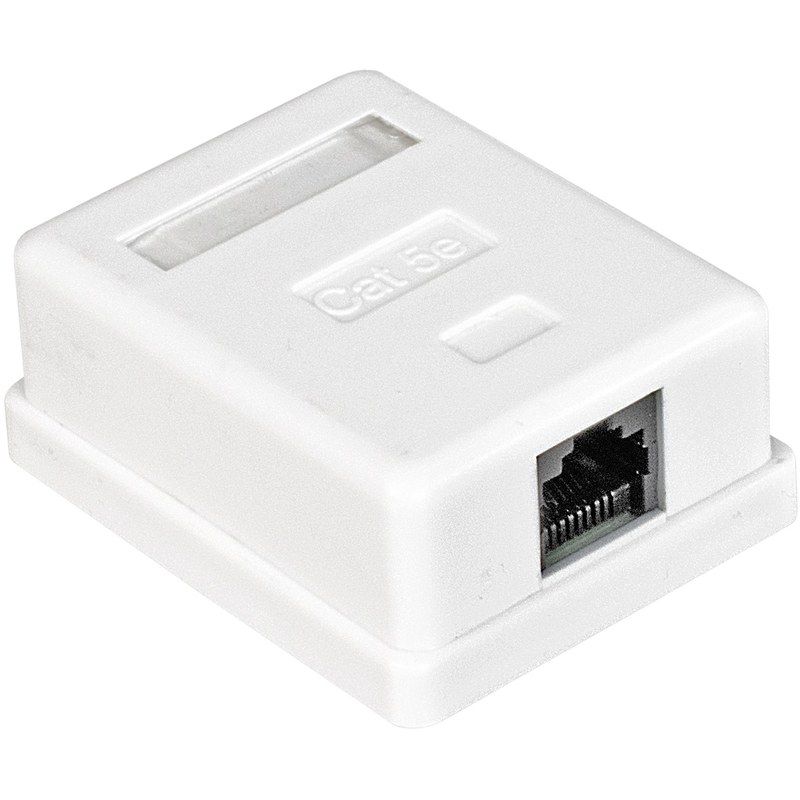

ExeGate SM1-RJ45-C5 выполнена в компактном пластиковом корпусе, рассчитанном на непосредственное крепление к стене, перегородке, мебели или другой ровной поверхности. Накладное исполнение позволяет организовать точку подключения без штробления и монтажа подрозетника, поэтому изделие удобно применять при уже завершенной отделке помещений. На внешней стороне расположен стандартный разъем RJ-45, к которому подключается готовый патч-корд. С внутренней стороны стационарный сетевой кабель фиксируется на контактном блоке Krone/110. Такая конструкция разделяет постоянную горизонтальную линию и съемный соединительный шнур.

Принцип работы

Стационарный кабель витой пары заводится внутрь ExeGate SM1-RJ45-C5 EX271122, после чего восемь проводников распределяются по контактам блока Krone/110 в соответствии с выбранной схемой распиновки. Для Ethernet-сетей обычно применяется одна из стандартных последовательностей T568A или T568B. На обоих концах постоянной линии должна использоваться согласованная схема, если проектом не предусмотрено иное. Каждая жила вдавливается в IDC-контакт. Металлические элементы прорезают изоляцию проводника и формируют электрический контакт без необходимости предварительно снимать изоляционный слой с каждой отдельной жилы.

Области применения

ExeGate SM1-RJ45-C5 EX271122 может использоваться в следующих сетевых системах:

• локальные Ethernet-сети,
• офисные рабочие места,
• домашние компьютерные сети,
• подключение рабочих станций,
• сетевые принтеры,
• IP-телефония,
• системы видеонаблюдения,
• точки подключения IP-камер,
• маршрутизаторы и коммутаторы,
• структурированные кабельные системы,
• учебные компьютерные классы,
• технические помещения,
• небольшие серверные и телекоммуникационные зоны,
• объекты с открытой прокладкой витой пары.

Компания «Олниса» осуществляет поставку сетевых розеток ExeGate SM1-RJ45-C5 с P/N EX271122 и других компонентов для построения кабельной инфраструктуры. При оформлении заказа доступны технические консультации по категории линии, типу кабеля, варианту заделки и совместимости розетки с другими элементами СКС. Компания оперативно обрабатывает заявки и организует доставку продукции по всей стране.

Преимущества

К эксплуатационным достоинствам ExeGate SM1-RJ45-C5 относятся:

• удобное завершение стационарной сетевой линии,
• простота подключения пользовательского оборудования,
• компактное накладное исполнение,
• возможность монтажа без подрозетника,
• аккуратная организация точки Ethernet,
• удобство сервисного доступа к соединению,
• совместимость с распространенными патч-кордами RJ-45,
• простая заделка проводников IDC-инструментом,
• защита места соединения внутри корпуса,
• минимальные требования к обслуживанию,
• универсальность для офисных и домашних сетей,
• удобство модернизации существующей кабельной инфраструктуры,
• простое крепление на различных поверхностях,
• надежная работа при корректной заделке витой пары.

Таким образом, ExeGate SM1-RJ45-C5 EX271122 — однопортовая накладная розетка RJ-45 категории 5e для неэкранированных линий витой пары. Внутренняя заделка Krone/110 позволяет подключить стационарный кабель, а стандартный внешний порт обеспечивает удобное соединение с сетевым оборудованием через готовый патч-корд. Накладной корпус делает модель практичной для помещений, где требуется быстро создать дополнительную Ethernet-точку без сложного скрытого монтажа. Розетка может использоваться в офисах, домашних сетях, системах видеонаблюдения и других структурированных кабельных системах.
