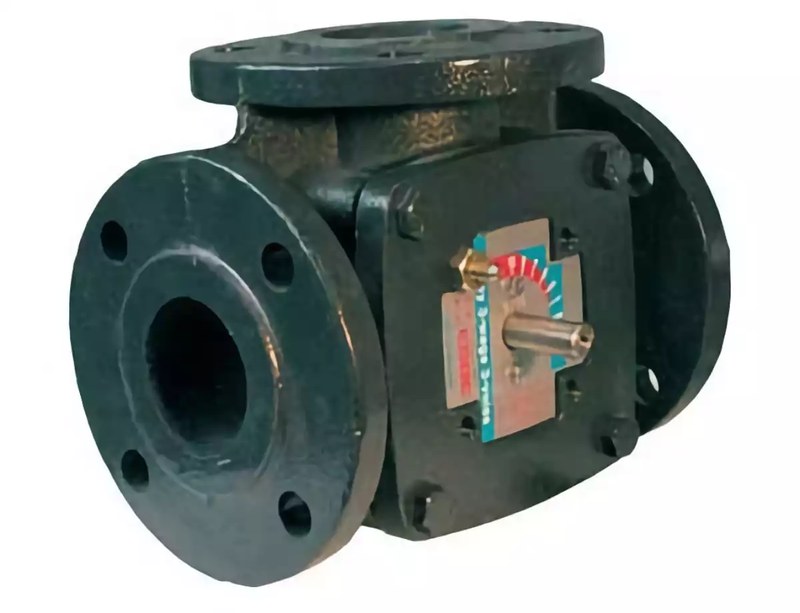

Клапан ESBE 11101000 серии 3F — эффективное решение для смешения и распределения теплоносителя
ESBE 11101000 — трехходовой поворотный клапан 3F 80 для управления потоками в системах отопления и охлаждения. Исполнение DN 80 с фланцами PN 6 меняет пропорцию двух потоков либо распределяет одну подачу между двумя ветвями. Положение золотника определяет проходные сечения и гидравлический режим узла. Допускается ручное управление или совместимый электропривод. Артикул 11101000 относится к типоразмеру 3F 80.
Режимы работы
В смесительной схеме к двум входам подводятся среды с разной температурой, а через общий патрубок выходит смешанный поток. Поворот золотника меняет доли горячего и обратного теплоносителя, позволяя регулировать температуру подачи без изменения температуры источника. В отводной конфигурации один входной поток плавно распределяется между двумя выходными направлениями. Устройство применимо как для пропорционального перераспределения расхода, так и для перевода потока между ветвями. Клапан применяют в котельных, теплообменниках, отопительных магистралях и контурах охлаждения. Он не заменяет запорную арматуру: внутренняя протечка нормируется, но герметичное отсечение не предусмотрено. Для обслуживания нужны отдельные запорные органы.
Технические характеристики
Параметры конкретного исполнения задают его гидравлические возможности и допустимые условия эксплуатации:
- наименование — ESBE 3F 80, артикул — 11101000,
- тип — трехходовой поворотный клапан для смешивания или отвода,
- номинальный диаметр — DN 80,
- коэффициент пропускной способности Kvs — 150 м3/ч,
- класс номинального давления — PN 6,
- максимальный перепад давления — 50 кПа,
- диапазон регулирования Kv/Kv min — 100,
- температура теплоносителя — от −10 до +110 C,
- содержание гликоля в водной смеси — не более 50 %,
- содержание этанола в водной смеси — не более 28 %,
- протечка при смешении — не более 1,5 % от потока,
- протечка при отводном режиме — не более 1,0 % от потока,
- присоединение — фланцевое по EN 1092-2,
- размеры A/B/C/D/E/F — 120/240/63/106/150/190 мм,
- крепление — четыре отверстия диаметром 18 мм,
- масса — 16,2 кг.
Kvs 150 м3/ч соответствует расходу воды через полностью открытый клапан при перепаде 1 бар. Рабочую точку определяют проектный поток и напор. Для устойчивого управления учитывают авторитет клапана, сопротивление контура и режим насоса. Превышение допустимого перепада повышает шум и нагрузку на уплотнения.

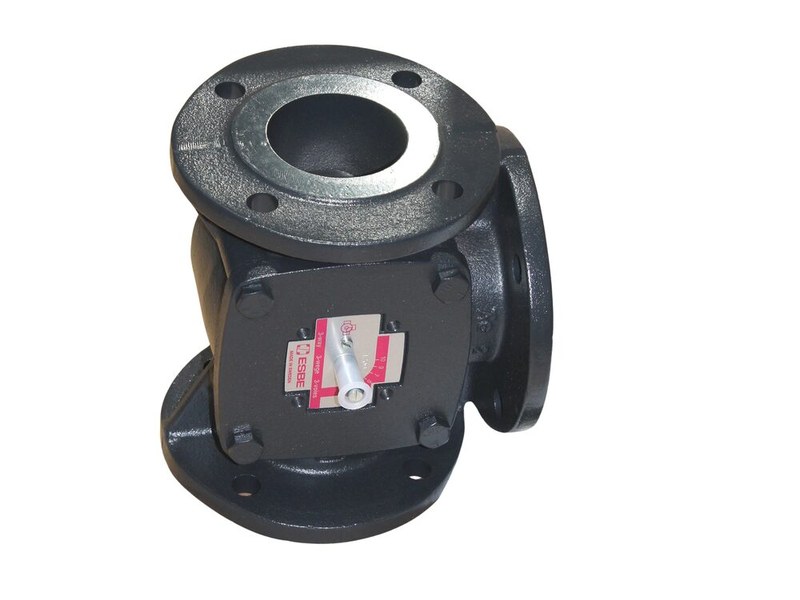

Конструкция компонента
Несущие и контактирующие со средой детали подобраны для работы в тепловых и охлаждающих сетях:
- корпус — литой чугун EN-JL 1030,
- золотник — латунь CW614N и нержавеющая сталь,
- втулка — стойкая к обесцинкованию латунь CW602N,
- уплотнительные прокладки — эластомер EPDM,
- пластина шкалы — литой чугун,
- присоединительные патрубки — три фланца PN 6.
Чугунный корпус придает фланцевому узлу необходимую жесткость. Металлический механизм воспринимает вращающий момент и воздействие среды. Плоский срез на верхней части шпинделя показывает положение втулки, позволяя проверить состояние регулирующего органа. Двусторонняя шкала адаптируется к ориентации изделия. Разборный узел дает доступ к изнашиваемым компонентам без замены корпуса; для DN 80 предусмотрен отдельный комплект деталей.
Принцип регулирования и автоматизация
При повороте шпинделя золотник согласованно изменяет сечения двух каналов. В режиме смешения открытие одного входа сопровождается ограничением второго, из-за чего меняется соотношение поступающих сред. Температура общего потока формируется их тепловым балансом, а суммарный расход зависит от напора насоса и сопротивления сети. В отводной схеме та же кинематика распределяет подачу между двумя выходами. Клапан не измеряет температуру и не вырабатывает команду: при автоматической работе положение задает привод, связанный с внешним регулятором. Цикл регулирования последовательно включает следующие процессы:
- контроллер сопоставляет измеренное значение с уставкой,
- сигнал активирует привод в требуемом направлении,
- выходной вал передает вращающий момент шпинделю,
- золотник изменяет открытые сечения каналов,
- расходы перераспределяются и корректируют регулируемый параметр,
- после устранения рассогласования привод сохраняет положение.
Динамика контура зависит от времени хода привода, алгоритма контроллера, места датчика и инерции объекта. Привод выбирают по моменту, напряжению и виду сигнала. Соединение со шпинделем должно исключать люфт, обеспечивать верное направление вращения и полный рабочий ход.
Монтаж и эксплуатация
До установки проверяют схему потоков, соосность фланцев и доступ к шпинделю. Массу трубопровода нельзя передавать на корпус. Крепеж затягивают равномерно перекрестным способом, исключая перекос чугуна. Систему предварительно промывают: твердые частицы способны повредить регулирующие поверхности и уплотнения. Для контура применяют подготовленную теплофикационную воду. При использовании гликолевого или этанольного раствора соблюдают предел концентрации и учитывают изменение вязкости и плотности. Отрицательная температура допустима для незамерзающей смеси; образование льда в корпусе способно разрушить чугунную деталь. При пуске контролируют герметичность фланцев, показания шкалы, направление вращения привода и достижение крайних позиций. В работе оценивают стабильность температуры, перепад давления, шум и отсутствие наружной утечки. Обслуживание проводят после остановки циркуляции, сброса давления и охлаждения среды.
Таким образом, ESBE 3F 80 с артикулом 11101000 — трехходовой регулирующий клапан DN 80 с Kvs 150 м3/ч и фланцами PN 6. Конструкция рассчитана на смешение или отвод теплоносителя при соблюдении границ давления, температуры и состава среды. Результат работы определяется гидравлическим расчетом, ориентацией портов и согласованием с приводом. Чугунный корпус, металлический поворотный узел и нормированные показатели протечки обеспечивают предсказуемый режим. Компания «Олниса» осуществляет поставку клапанов ESBE 11101000 и другого промышленного оборудования на территории России.
