Кабельный анализатор Fluke DSX-600 — точная диагностика и тестирование СКС

Fluke Networks DSX-600 — измерительный комплекс для сертификационного контроля медных линий структурированных кабельных систем. Прибор применяют на приемке трасс и диагностике каналов для подтверждения соответствия линии установленной категории и классу. DSX-600 работает в составе платформы Versiv и рассчитан на измерения витой пары до Category 6A/Class EA в диапазоне до 500 МГц, включая инфраструктуру для 10 Gigabit Ethernet.

Измерительные возможности

DSX-600 выполняет комплекс сертификационных измерений, а не только проверку целостности проводников. Каждый электрический параметр сопоставляется с пределами выбранного нормативного профиля. Итог Pass/Fail дополняется величиной запаса, необходимой для оценки устойчивости линии. Контролируемые параметры включают:

• схему разводки жил, обрывы, короткие замыкания и перепутывание пар,
• длину линии и отдельных пар,
• задержку распространения сигнала,
• разброс задержек между парами,
• вносимые потери,
• возвратные потери,
• переходное затухание NEXT,
• суммарное переходное затухание PS NEXT,
• отношение затухания к перекрестным наводкам ACR-N,
• суммарный показатель PS ACR-N,
• переходное затухание на дальнем конце ACR-F,
• суммарный показатель PS ACR-F.

Измерения выполняются с обоих концов линии при взаимодействии основного и удаленного модулей. Это позволяет получить двусторонние параметры без перестановки прибора между концами трассы.

Технические характеристики

DSX-600 предназначен для сертификации медных каналов и постоянных линий Category 5e, Category 6 и Category 6A. Схема проверки определяется установленными адаптерами и выбранным тестовым пределом. Ключевые рабочие параметры:

• максимальная частота измерений до 500 МГц,
• сертификация линий до Category 6A/Class EA,
• поддержка конфигураций Permanent Link и Channel,
• автоматический анализ параметров за один цикл теста,
• двустороннее измерение характеристик кабельной линии,
• графическое отображение частотных зависимостей,
• определение расстояния до проблемного участка диагностическими средствами,
• сохранение результатов для последующей обработки,
• работа в составе модульной платформы Versiv.

Для инженерной оценки существенна величина запаса. Линия может пройти сертификацию, однако малый запас по отдельному параметру указывает на чувствительность к качеству оконцевания, изгибам кабеля, неоднородности импеданса и изменениям условий эксплуатации.

Особенности конструкции

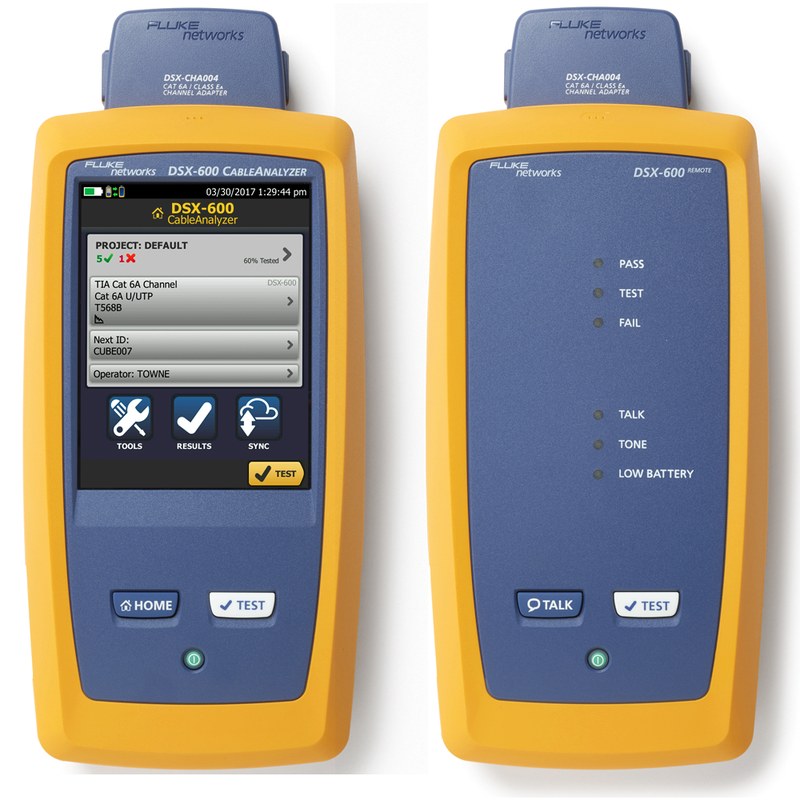

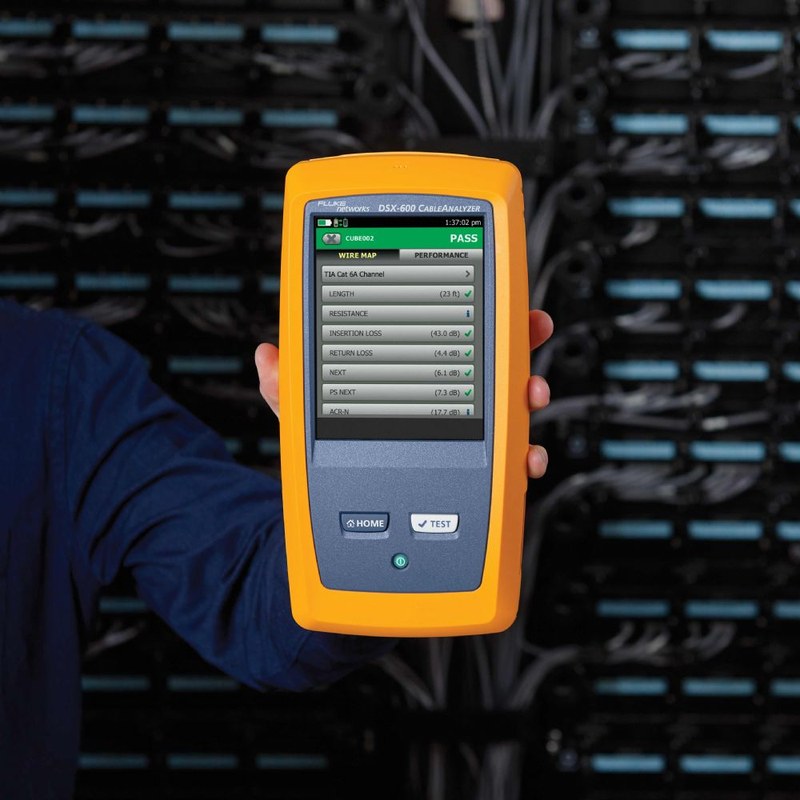

DSX-600 построен по модульной архитектуре. Основной блок содержит вычислительную часть, интерфейс, память и средства управления тестами, а сменные адаптеры определяют тип соединения. Удаленный блок устанавливается на противоположном конце линии и участвует в двустороннем обмене измерительными сигналами. Такое построение удобно при серийной проверке линий. Конструктивные особенности:

• цветной сенсорный дисплей для управления тестом и просмотра графиков,
• сменные адаптеры для различных схем сертификации,
• защищенное исполнение для монтажных площадок,
• автономное питание от аккумуляторного блока,
• внутренняя память для хранения проектов и результатов,
• USB-интерфейс для передачи данных,

• совместимость с программной средой LinkWare.

Интерфейс Versiv организован вокруг проекта. Для группы линий задаются тип кабеля, стандарт, схема соединения и правила именования. Это снижает риск выбора неверного профиля при серийной проверке портов и обеспечивает единообразие протоколов.

Принцип работы

Основной и удаленный модули подключаются к противоположным концам трассы. Анализатор подает испытательные сигналы и регистрирует амплитудные, временные и взаимные характеристики пар. Значения сравниваются с лимитами выбранного стандарта, после чего формируется результат по каждому параметру и по линии в целом. Измерительный цикл включает:

• проверку электрической целостности и корректности разводки,
• определение длины и временных характеристик,
• измерение потерь сигнала по частоте,
• оценку отражений от неоднородностей импеданса,
• измерение взаимных наводок между парами,
• сопоставление значений с нормативными пределами,
• формирование статуса Pass или Fail,
• сохранение результата в памяти проекта.

При отрицательном результате графики и диагностические функции помогают локализовать причину несоответствия: дефект кабеля, проблему разъема, чрезмерное расплетение пар, нарушение контакта, превышение допустимой длины или локальную неоднородность трассы.

Области применения

DSX-600 используют при вводе СКС в эксплуатацию, реконструкции сетевой инфраструктуры, проверке линий после ремонта и документировании качества монтажа. Прибор особенно востребован там, где необходимо подтвердить характеристики каждой линии и сохранить результаты в составе исполнительной документации. Основные области применения:

• сертификация горизонтальной медной подсистемы зданий,
• контроль линий для 1 Gigabit Ethernet и 10 Gigabit Ethernet,
• приемочные испытания после монтажа СКС,
• повторная проверка после замены коммутационных компонентов,
• поиск причин нестабильной работы физического уровня,
• документирование параметров кабельной инфраструктуры,
• оценка запаса линии относительно нормативного предела.

Для корректной сертификации профиль должен соответствовать категории компонентов и типу соединения. Permanent Link и Channel имеют разные нормативные границы, поэтому применение неподходящей конфигурации приводит к ошибочной интерпретации результата.

Таким образом, Fluke Networks DSX-600 является сертификационным анализатором медных линий СКС до Category 6A/Class EA. Диапазон до 500 МГц, двустороннее измерение основных параметров, автоматическое сравнение с нормативными пределами и диагностическая визуализация позволяют применять прибор для приемочного контроля и документированного подтверждения качества линий. Модульная архитектура Versiv упрощает серийные измерения и систематизацию результатов. Компания «Олниса» осуществляет поставку промышленного оборудования и измерительной техники Fluke Networks, включая DSX-600.
