Тепловизор Fluke Ti400 — диагностика оборудования без остановки процесса

Fluke Ti400 — переносной инфракрасный тепловизор для бесконтактного контроля температурных полей электротехнического, механического, энергетического и технологического оборудования. Прибор формирует термограмму по интенсивности инфракрасного излучения объекта и помогает выявлять локальные перегревы, температурную неравномерность, дефекты теплоизоляции, повышенное сопротивление электрических соединений и нарушения теплового режима узлов.

Основные технические характеристики

Рабочие параметры Ti400 позволяют применять его для широкого круга промышленных задач. Тепловизор использует матричный инфракрасный детектор и совмещает тепловое изображение с цифровой фотографией. К ключевым характеристикам относятся:

• разрешение инфракрасного детектора 320 × 240 пикселей,
• повышение детализации средствами SuperResolution до 640 × 480 пикселей,
• диапазон измерения температуры до высоких значений порядка 1200 C в соответствующем режиме,
• базовая погрешность порядка ±2 C или ±2 % от показания,
• тепловая чувствительность порядка 0,05 C при номинальных условиях,
• спектральный диапазон около 7,5–14 мкм,
• поле зрения стандартного объектива около 24 × 17,
• пространственное разрешение порядка 1,3 мрад,
• цветной сенсорный дисплей диагональю около 3,5 дюйма,
• сохранение термограмм и визуальных данных в памяти прибора.

Оптическая система и фокусировка

Важная особенность Ti400 — система автоматической фокусировки LaserSharp. Она использует лазерный дальномер для оценки расстояния до объекта и настройки оптики. Такой принцип снижает вероятность получения недостаточно резкой термограммы. Ошибка фокусировки особенно критична при обследовании малых контактов, клемм, проводников и подшипниковых узлов, поскольку размытие температурного пятна уменьшает точность определения максимальной температуры. Фокусировка влияет и на измерение небольших объектов. Если контролируемая зона занимает недостаточное число пикселей матрицы, показание усредняется с фоном. Поэтому рабочую дистанцию выбирают с учётом пространственного разрешения, размеров детали и применяемого объектива.

Формирование и анализ термограммы

Инфракрасный канал преобразует распределение излучения в двумерную температурную карту. Программная обработка присваивает диапазонам температур определённый цвет или яркость. При диагностике анализируют абсолютные значения, температурный градиент и различия между однотипными элементами при сопоставимой нагрузке. На результат измерения влияют:

• коэффициент излучения поверхности,
• отражённая кажущаяся температура,
• расстояние до объекта,
• температура окружающей среды,
• состояние поверхности,
• угол наблюдения,
• наличие загрязнений, пара или защитных преград на оптическом пути,
• фактическая нагрузка оборудования.

Ошибочно заданный коэффициент излучения способен существенно исказить результат, особенно при работе с блестящими металлическими поверхностями. Для сравнительной диагностики электрических соединений также необходимы близкие условия нагрузки и наблюдения.

Конструктивные особенности

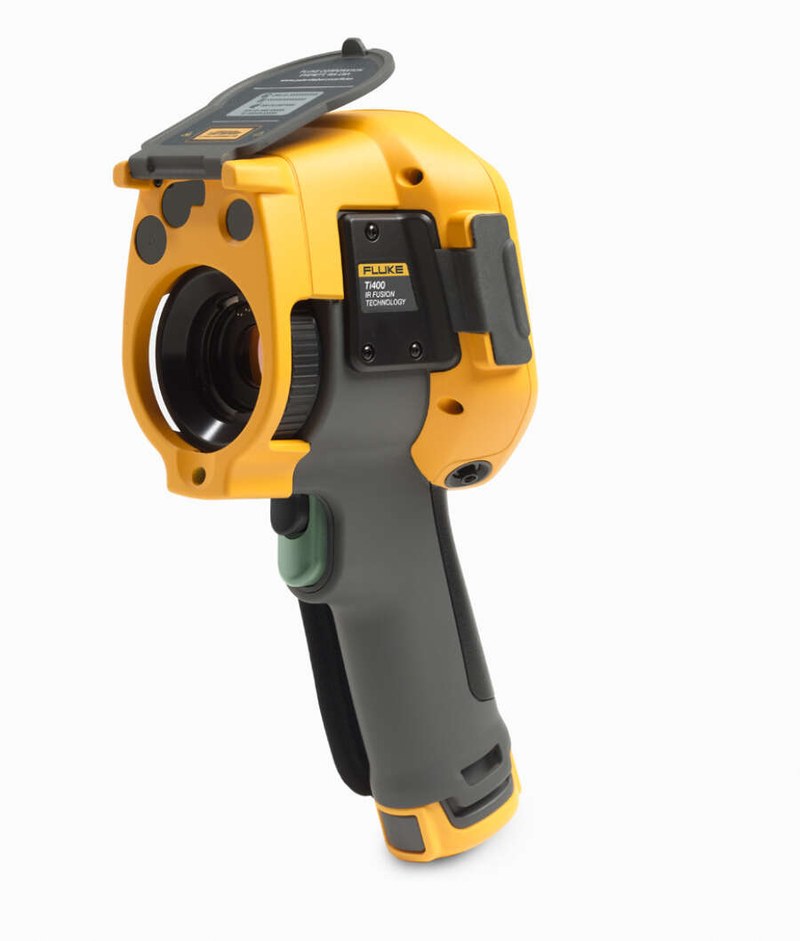

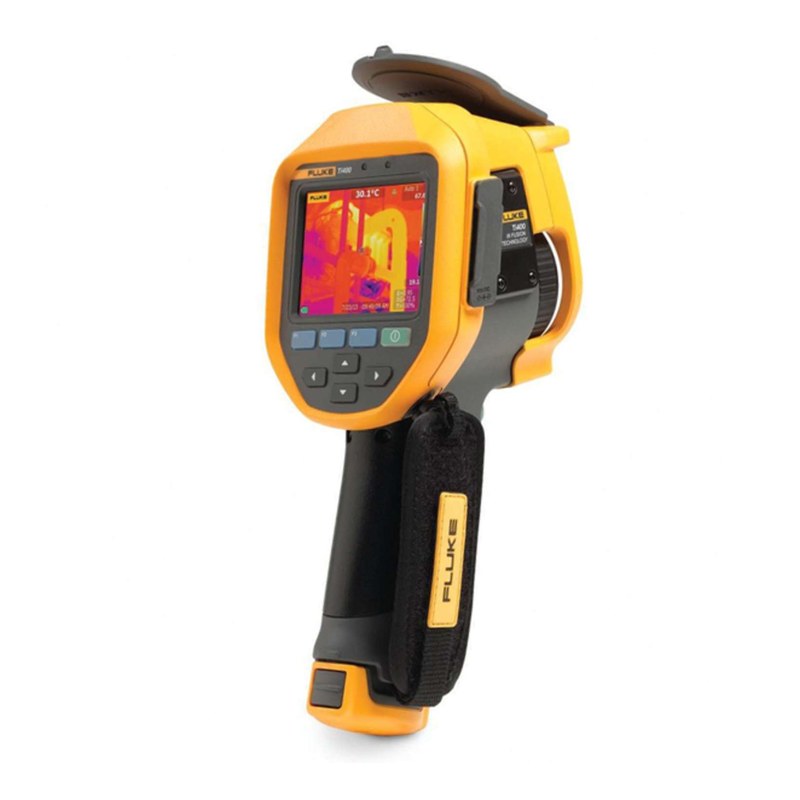

Корпус Fluke Ti400 рассчитан на переносную работу в производственной среде. Пистолетная компоновка обеспечивает удержание одной рукой, сенсорный дисплей используется для настройки и просмотра данных, а съёмный аккумулятор поддерживает автономную эксплуатацию. К конструктивным особенностям относятся:

• защищённое исполнение корпуса,
• эргономичная рукоятка с курковым органом управления,
• сенсорный дисплей,
• встроенная камера видимого диапазона,
• лазерная система автофокусировки,
• поддержка сменных объективов,
• съёмный аккумулятор,
• интерфейсы передачи данных.

При эксплуатации необходимо поддерживать чистоту передней оптики и исключать её механическое повреждение или запотевание, поскольку состояние оптического тракта непосредственно влияет на качество измерений.

Принцип применения в промышленной диагностике

Тепловизионный контроль основан на сравнении фактического температурного состояния оборудования с допустимым режимом либо с аналогичными исправными элементами. В электроустановках Ti400 используется для поиска нагрева контактных соединений, шин, автоматических выключателей, трансформаторных вводов и кабельных окончаний. В механических системах прибор применяют для контроля подшипников, муфт, редукторов, приводов и зон повышенного трения. В технологических установках термография помогает оценивать равномерность нагрева, состояние теплоизоляции, распределение температуры по трубопроводам, теплообменникам и резервуарам. Диагностический вывод формируют не по одному показанию, а с учётом режима нагрузки, истории объекта и сравнения с предыдущими измерениями.

Таким образом, Fluke Ti400 — профессиональный инструмент для измерения, визуализации и документирования температурных полей. Матрица 320 × 240, автоматическая фокусировка LaserSharp, совмещение инфракрасного и видимого изображения, средства анализа и сменная оптика позволяют применять прибор в электроэнергетике, промышленной механике, техническом обслуживании и теплотехническом контроле. Корректная настройка коэффициента излучения, выбор рабочей дистанции и учёт условий наблюдения обеспечивают воспроизводимость результатов. Компания «Олниса» осуществляет поставку промышленного оборудования, включая измерительную и диагностическую технику Fluke.
