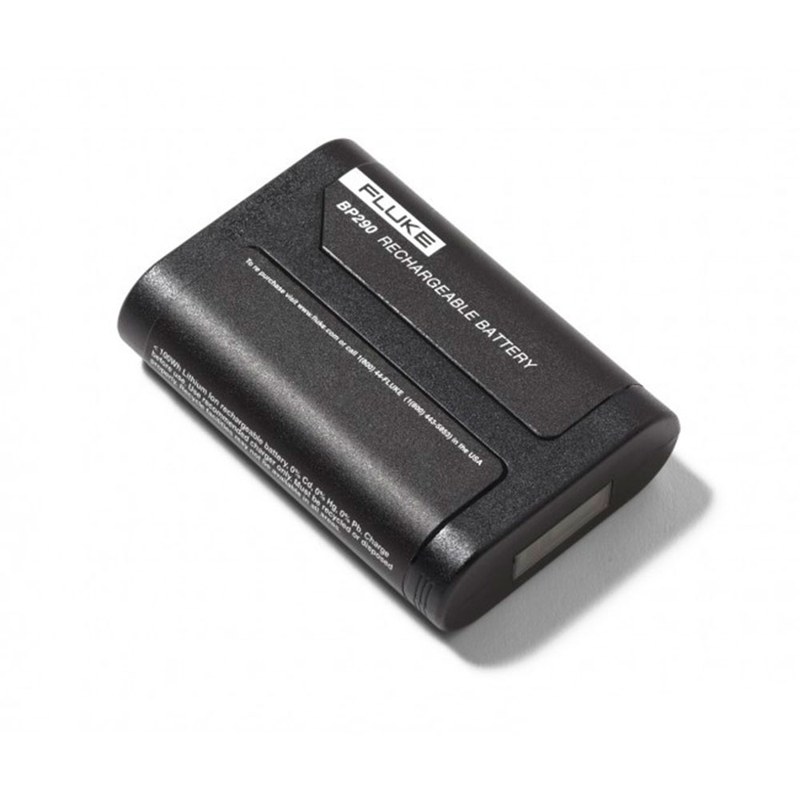

Аккумулятор Fluke BP290 4025762 для осциллографов ScopeMeter — надежное питание измерительного оборудования
Аккумулятор для осциллографа Fluke обеспечивает автономную работу переносного измерительного прибора при диагностике электрооборудования, силовой электроники, приводов и промышленных цепей. В качестве конкретного исполнения рассматривается аккумуляторный блок Fluke BP190, P/N 677390. Он применяется с приборами ScopeMeter серий 190 и 190C, а также с совместимыми анализаторами серии 430.
Электрические характеристики
Аккумулятор выполнен на никель-металлгидридной электрохимической системе. Параметры блока согласованы с внутренней схемой питания совместимых приборов. Батарея с иным напряжением, контактной схемой или режимом зарядки может вызвать некорректную работу измерителя.
- номинальное напряжение 7,2 В,
- номинальная ёмкость 3500 мА·ч,
- электрохимическая система Ni-MH,
- исполнение в виде сменного аккумуляторного блока,
- зарядка непосредственно в совместимом приборе,
- каталожный номер Fluke 677390.
Фактическое время автономной работы зависит не только от ёмкости. На него влияют яркость дисплея, активность каналов, вычислительная нагрузка, температура, состояние элементов и число циклов. Поэтому аккумулятор оценивают по номинальным параметрам и поведению прибора под рабочей нагрузкой.
Конструкция аккумуляторного блока
BP190 представляет собой готовый модуль, в котором аккумуляторные элементы объединены в батарею и заключены в корпус для установки в отсек прибора. Компоновка задаёт положение контактной группы и фиксирует элементы при переноске. Низкое переходное сопротивление контактов критично: нестабильное соединение питания может вызывать перезапуски, ложную индикацию разряда и прекращение измерительного сеанса. Конструктивное исполнение обеспечивает:
- совмещение контактной группы с выводами прибора,
- фиксацию батареи в аккумуляторном отсеке,
- электрическую совместимость с цепями питания и заряда,
- замену без вмешательства в электронную схему осциллографа.
Принцип работы и заряд
Во время автономной работы химическая энергия NiMH-элементов преобразуется в электрическую и через контакты поступает в систему питания осциллографа. Внутренние узлы формируют рабочие напряжения для измерительного тракта, процессорной части, памяти и дисплея. По мере разряда электроника контролирует питание и формирует предупреждение о необходимости заряда. Для BP190 предусмотрена зарядка в совместимом приборе. Режим восстановления ёмкости должен соответствовать характеристикам батареи и алгоритму зарядной цепи Fluke. Подключение произвольного внешнего источника непосредственно к контактам блока не относится к штатной эксплуатации. При обслуживании учитывают нагрев элементов, глубину разряда и состояние аккумулятора после хранения.
Особенности эксплуатации
NiMH-батарея допускает многократные циклы заряда и разряда, однако её доступная ёмкость постепенно уменьшается вследствие электрохимического старения. Для осциллографа это проявляется сокращением продолжительности автономной работы. Признаком деградации может быть быстрое падение уровня заряда после полного цикла либо заметное уменьшение времени работы при прежней нагрузке. При эксплуатации следует контролировать:
- отсутствие деформации и повреждений корпуса,
- чистоту и целостность контактной группы,
- стабильность индикации уровня заряда,
- отсутствие аномального нагрева при зарядке,
- сохранение приемлемого времени автономной работы,
- соответствие блока конкретной серии прибора.
При длительном хранении учитывают саморазряд NiMH-элементов. Перед выездной диагностикой батарею следует зарядить в приборе и проверить фактическую автономность. Это особенно важно при регистрации переходных процессов, когда внезапное отключение осциллографа способно привести к потере значимого события.
Инженерное значение автономного питания
Аккумулятор расширяет условия применения переносного осциллографа. Прибор можно использовать в распределительных шкафах, на приводах, возле электродвигателей и на объектах, где доступ к розетке затруднён. Отсутствие постоянного подключения сетевого адаптера облегчает перемещение между контрольными точками и уменьшает число внешних кабелей. Практические функции аккумулятора:
- питание осциллографа при отсутствии доступной сети,
- поддержание непрерывности измерительного сеанса,
- снижение зависимости диагностики от инфраструктуры объекта,
- работа в нескольких контрольных точках без переноса сетевого питания,
- сохранение мобильности измерительного комплекса при полевых проверках.
Таким образом, аккумулятор Fluke представляет собой специализированный NiMH-блок с номинальным напряжением 7,2 В и ёмкостью 3500 мА·ч для совместимых переносных приборов Fluke. Его эксплуатационные свойства зависят от состояния элементов, контактов, режима зарядки и соответствия модели измерительной техники. Исправный блок поддерживает автономность осциллографа при полевой диагностике и регистрации сигналов. Компания «Олниса» осуществляет поставку промышленного оборудования и компонентов, включая аккумуляторные блоки для измерительной техники Fluke. Поставка рассчитана на промышленное применение.
