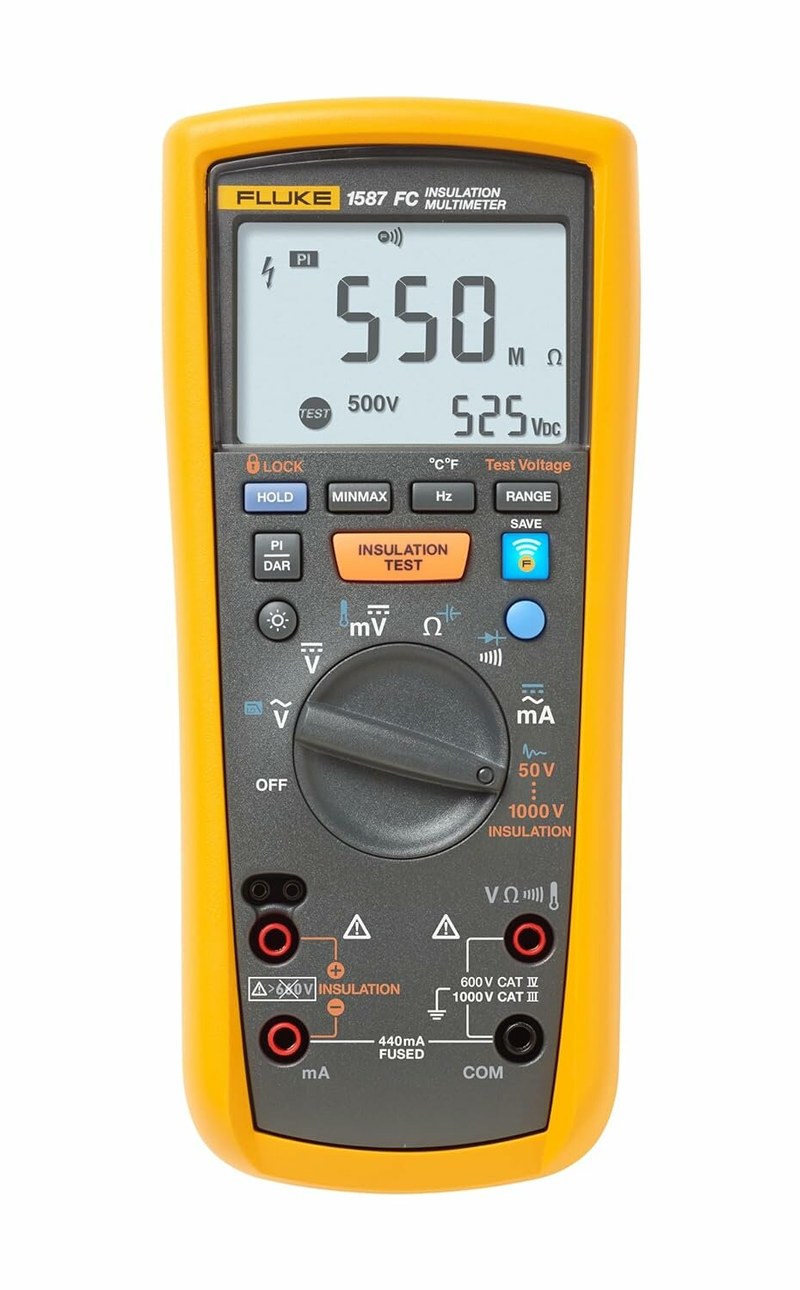

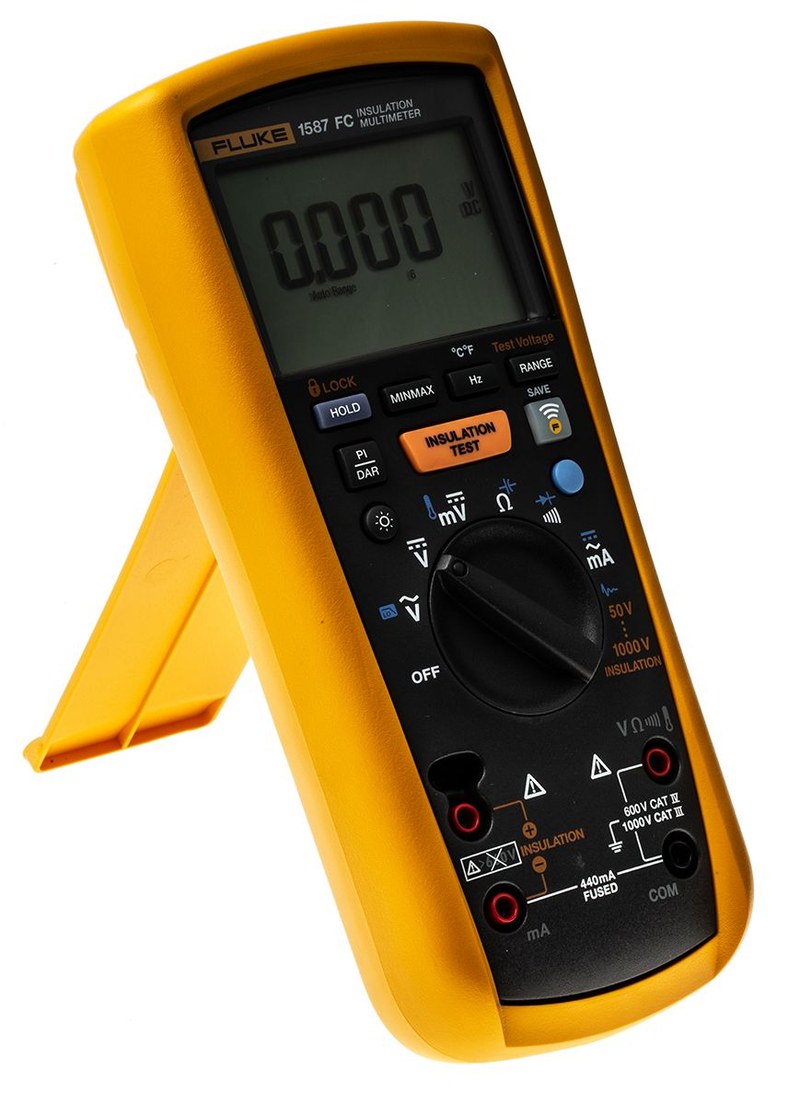

Мультиметр Fluke 1587 FC — точный контроль параметров и состояния изоляции

Fluke 1587 FC относится к классу комбинированных измерительных приборов, совмещающих функции цифрового мультиметра и измерителя сопротивления изоляции. Прибор выполняет электрические измерения, проверку изоляции испытательным напряжением и анализ ее состояния. Fluke 1587 FC сокращает потребность в отдельных измерителях и упрощает комплексную диагностику.

Измерительные возможности

Fluke 1587 FC измеряет постоянное и переменное напряжение, сопротивление, частоту, емкость, температуру и ток, а также поддерживает прозвонку цепей и проверку диодов. Для переменного напряжения применяется True RMS, что важно при несинусоидальной форме сигнала. Низкочастотный фильтр снижает влияние высокочастотных составляющих при диагностике частотно-регулируемых приводов. Ключевые рабочие функции прибора включают:

• измерение переменного и постоянного напряжения до 1000 В,
• измерение сопротивления электрических цепей,
• измерение частоты сигналов,
• измерение емкости,
• контроль температуры с совместимым термодатчиком,
• измерение тока в пределах входной цепи прибора,
• прозвонку с акустической индикацией,
• проверку полупроводниковых переходов,
• режим True RMS для искаженных сигналов,
• фильтрацию при работе с частотными преобразователями.

Испытание сопротивления изоляции

Основное отличие Fluke 1587 FC от стандартного мультиметра — встроенная функция измерения сопротивления изоляции. Прибор формирует испытательное напряжение, измеряет ток утечки через изоляционный материал и рассчитывает сопротивление. Несколько уровней испытательного напряжения позволяют выбирать режим с учетом параметров оборудования. Для испытания изоляции предусмотрены:

• испытательные напряжения 50, 100, 250, 500 и 1000 В,
• диапазон измерения сопротивления изоляции до 2 ГОм,
• определение наличия напряжения на проверяемой цепи,
• блокировка запуска теста при недопустимом внешнем напряжении,
• разряд емкостного потенциала после испытания,
• расчет коэффициентов PI и DAR,
• фиксация результатов для последующего анализа.

Коэффициент поляризации PI и коэффициент диэлектрической абсорбции DAR применяются для оценки изменения сопротивления изоляции во времени. Это помогает выявлять увлажнение, загрязнение и старение изоляции при отсутствии явного дефекта. Для двигателей, генераторов и кабельных линий динамическая оценка информативнее разового контроля.

Конструктивные особенности

Корпус прибора рассчитан на промышленную эксплуатацию и объединяет цифровой дисплей, поворотный переключатель, функциональные клавиши и измерительные входы. Компоновка органов управления обеспечивает прямой доступ к основным режимам. Защитные цепи рассчитаны на категории CAT III 1000 В и CAT IV 600 В, что позволяет применять прибор в распределительных сетях, силовых шкафах и стационарных электроустановках при соблюдении требований электробезопасности. К конструктивным и эксплуатационным особенностям относятся:

• защищенное переносное исполнение,
• цифровая индикация результатов и режимов,
• выбор функций поворотным переключателем,
• отдельный режим испытания изоляции,
• блокировка теста при обнаружении напряжения,
• разряд объекта после испытания,
• низкочастотный фильтр для приводной техники,
• поддержка передачи результатов через Fluke Connect,
• защита входов согласно заявленным категориям безопасности.

Принцип работы

В режиме мультиметра входной сигнал поступает на измерительный тракт, где масштабируется, фильтруется и преобразуется в цифровое значение. Для переменных сигналов прибор вычисляет действующее значение, что обеспечивает корректную оценку при искаженной форме волны. При включении фильтра высокочастотные компоненты, характерные для выходов частотных преобразователей, ослабляются, а показания становятся устойчивее. При измерении изоляции прибор подает на объект выбранное постоянное испытательное напряжение. Через изоляцию протекает малый ток, зависящий от ее сопротивления, влажности, загрязнения и состояния диэлектрика. Электронная схема измеряет ток и вычисляет сопротивление. После завершения теста накопленный заряд снимается внутренней цепью разряда. Перед подачей испытательного напряжения прибор контролирует внешний потенциал, предотвращая измерение в условиях, способных исказить результат или повысить риск.

Практическое применение

Fluke 1587 FC применяют при профилактическом обслуживании электродвигателей, поиске дефектов кабельных линий, проверке цепей управления, оценке изоляции распределительного оборудования, диагностике шкафов автоматики и обслуживании электроприводов. Совмещение функций удобно при последовательной проверке напряжения, целостности цепи и сопротивления изоляции в рамках одного технического обследования. Типовые задачи включают:

• контроль изоляции обмоток электродвигателей,
• испытание силовых и контрольных кабелей,
• проверку изоляции после ремонта,
• измерение напряжения в распределительных цепях,
• оценку оборудования с частотно-регулируемым приводом,
• контроль цепей автоматики и питания,
• регистрацию результатов измерений,
• сравнение текущих данных с предыдущими значениями.

Таким образом, Fluke 1587 FC представляет собой комбинированный прибор для электрических измерений и испытания изоляции, ориентированный на промышленную диагностику и регламентное обслуживание. Сочетание True RMS, фильтра для приводной техники, пяти уровней испытательного напряжения, расчета PI и DAR, автоматического разряда и категорий CAT III 1000 В и CAT IV 600 В позволяет применять прибор для комплексной оценки силовых и управляющих цепей. Модель объединяет стандартные функции мультиметра с контролем изоляции в одном измерительном цикле. Компания «Олниса» осуществляет поставку Fluke 1587 FC и другого промышленного измерительного оборудования для предприятий и эксплуатационных подразделений.
