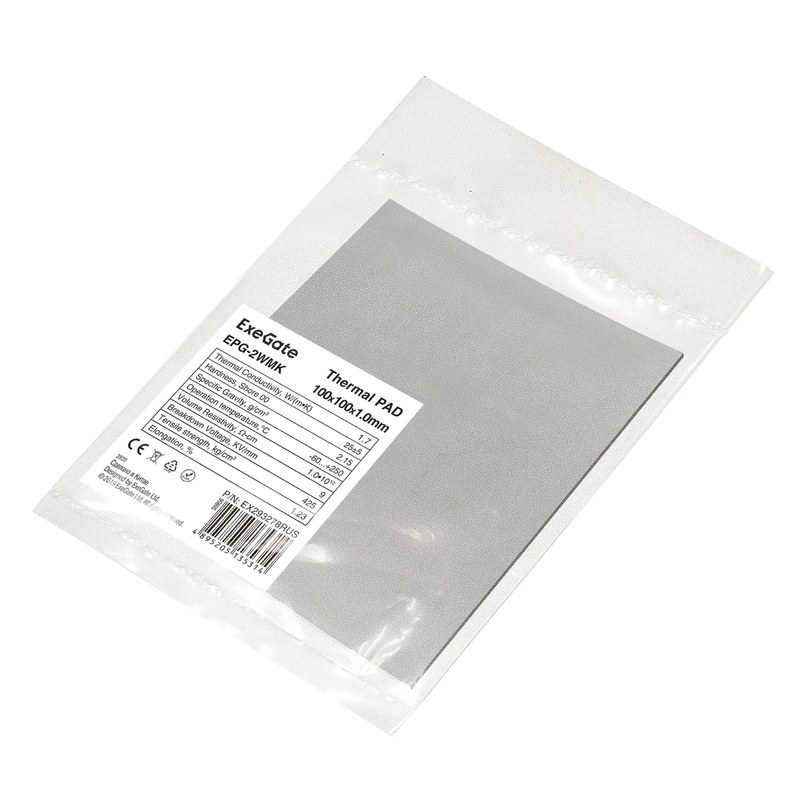

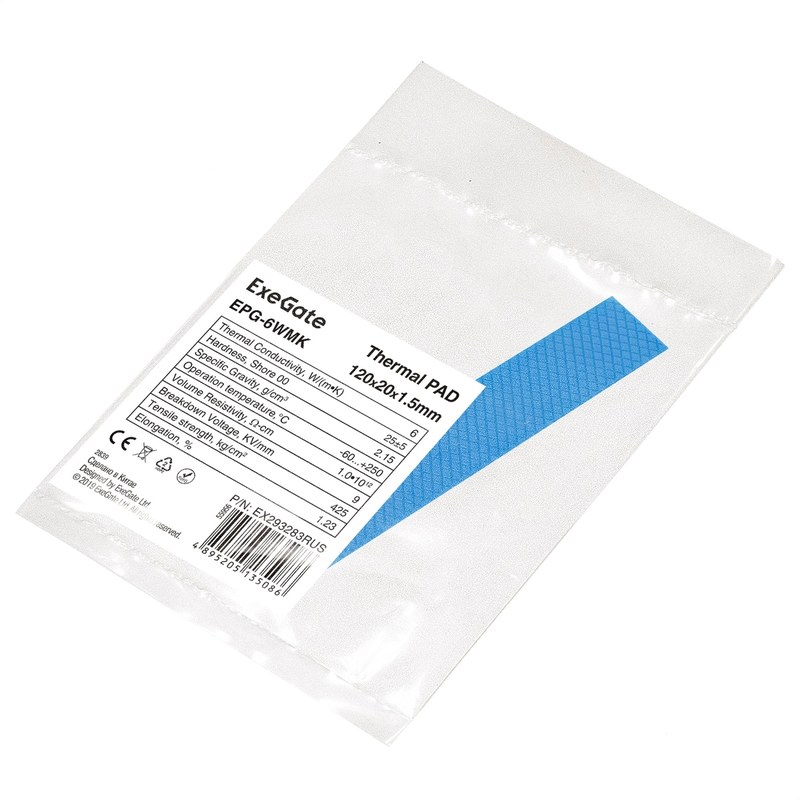

Теплопроводящая двухсторонняя клейкая термопрокладка ExeGate — надежный теплоотвод для электронных компонентов
Теплопроводящая клейкая двухсторонняя термопрокладка ExeGate применяется для организации теплового контакта между электронным компонентом и поверхностью, отводящей тепло. Материал уменьшает тепловое сопротивление и фиксирует детали без отдельного крепежа. Прокладка полезна при наличии небольшого зазора или микронеровностей между компонентом и теплоотводящей поверхностью. Эластичная структура заполняет пустоты, вытесняет воздух из контактной зоны и формирует стабильный путь передачи тепловой энергии. Двухсторонний клеевой слой облегчает монтаж и препятствует смещению.
Конструктивное исполнение
В основе теплопроводящей прокладки используется полимерная матрица с наполнителем, повышающим способность материала передавать тепло. Такой интерфейс деформируется под прижимом и компенсирует небольшие отклонения геометрии поверхностей. Клеевые слои расположены с обеих сторон и закрываются защитной пленкой, снимаемой перед монтажом. После установки требуется непрерывный контакт без складок, загрязнений и воздушных участков. Ключевые параметры интерфейсного материала:
- теплопроводность, определяющая интенсивность передачи тепла через прокладку,
- толщина, задающая расстояние между компонентом и теплоотводящей поверхностью,
- эластичность и сжимаемость, влияющие на заполнение микронеровностей,
- электрическая изоляция, важная при контакте с токоведущими элементами,
- адгезия с обеих сторон, обеспечивающая фиксацию при сборке,
- рабочий температурный диапазон, ограничивающий условия эксплуатации,
- стабильность формы при длительном тепловом воздействии,
- стойкость полимерной основы и клеевого слоя к старению.
Теплопередача через контактную зону
Основная задача термопрокладки состоит в уменьшении суммарного теплового сопротивления между источником тепла и радиатором или другой охлаждающей поверхностью. Воздух имеет низкую теплопроводность, поэтому воздушные прослойки ухудшают отвод тепла. Эластичный материал заполняет микрозазоры и создает более равномерный контакт. Эффективность зависит от теплопроводности, толщины, площади контакта, степени сжатия и равномерности прижима. При чрезмерной толщине путь передачи тепла увеличивается, а при недостаточной материал может не перекрыть фактический зазор. Монтажный размер должен соответствовать геометрии узла. Принцип работы включает последовательную передачу тепла:
- тепло поступает от корпуса компонента к термопрокладке,
- полимерная матрица с наполнителем проводит энергию по толщине материала,
- деформация прокладки увеличивает реальную площадь контакта,
- клеевые слои удерживают интерфейс в заданном положении,
- тепло передается радиатору, крышке или стенке корпуса,
- теплоотводящая деталь рассеивает энергию в окружающую среду.
Особенности монтажа
Перед установкой контактные поверхности очищают от пыли, жировых следов и остатков старого интерфейсного материала. Загрязнения ухудшают адгезию и повышают тепловое сопротивление. Сначала снимается защитная пленка с одной стороны, после чего прокладка точно позиционируется на компоненте или радиаторе. Затем удаляется второй защитный слой и детали сводятся без перекоса. Прижим должен быть равномерным, без повреждения корпуса, изгиба платы и чрезмерного выдавливания материала. При монтаже учитывают следующие требования:
- прокладка должна перекрывать рабочую тепловую площадку без значительных выступов,
- поверхности должны быть сухими и очищенными перед приклеиванием,
- защитную пленку снимают непосредственно перед установкой,
- не допускаются складки, надрывы и загрязнение клеевой поверхности,
- прижимное усилие распределяют по площади равномерно,
- повторное использование деформированной прокладки нежелательно,
- толщину выбирают с учетом фактического монтажного зазора,
- необходимо исключать контакт с острыми кромками, способными повредить материал.
Области применения
Двухсторонние теплопроводящие прокладки ExeGate применяются в узлах, где требуется совместить теплоотвод и фиксацию. Они подходят для силовой электроники, модулей питания, преобразователей, контроллеров, сетевого оборудования и промышленной автоматики. Материал используют между радиатором и микросхемой, полупроводником и крышкой, модулем и стенкой корпуса. Он особенно удобен в компактных конструкциях, где винтовое крепление затруднено или требуется исключить смещение интерфейсного слоя при сборке. К типичным узлам относятся:
- процессоры и микросхемы с локальным тепловыделением,
- силовые транзисторы и стабилизаторы,
- модули памяти и контроллеры,
- преобразователи питания и драйверы,
- сетевые устройства и встраиваемые вычислительные системы,
- печатные платы рядом с металлическими элементами корпуса,
- электронные блоки с ограниченным внутренним пространством,
- узлы, где требуется электрически изолированный тепловой контакт.
Таким образом, теплопроводящая клейкая двухсторонняя термопрокладка ExeGate представляет собой интерфейсный материал для передачи тепла через неровный или ограниченный по толщине контактный зазор. Ее рабочие свойства определяются сочетанием теплопроводности, сжимаемости, электрической изоляции и двусторонней адгезии. Правильный выбор толщины и монтаж уменьшают контактное тепловое сопротивление, повышают стабильность температурного режима электронных узлов и упрощают сборку компактных устройств. Компания «Олниса» осуществляет поставку промышленного оборудования и комплектующих, включая теплопроводящие материалы ExeGate для электронных и электротехнических систем.
