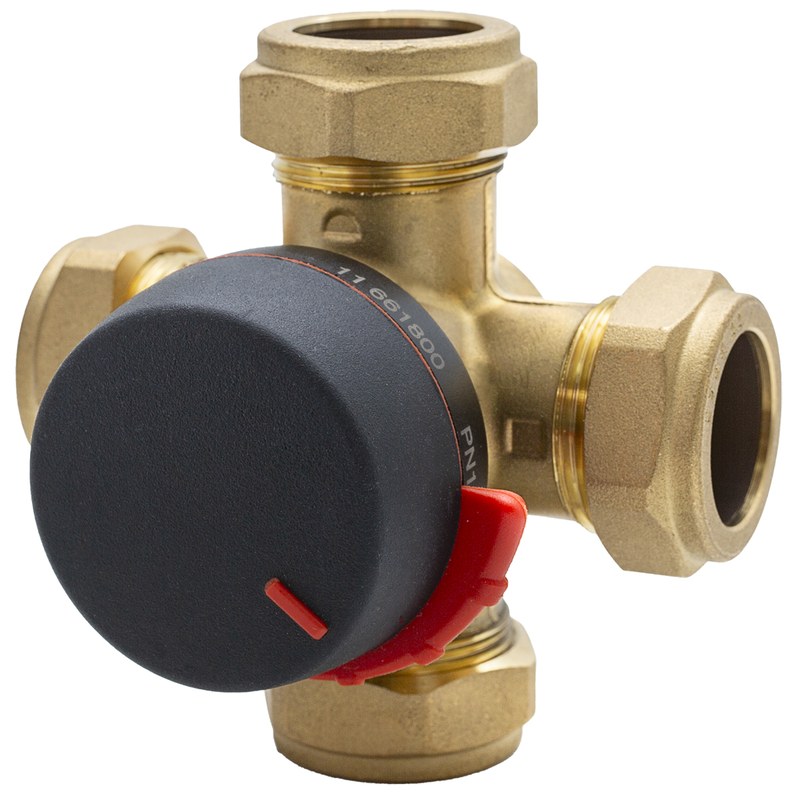

Трехходовые клапаны ESBE применяют в гидравлических контурах, где требуется смешивать два потока либо распределять один поток между ответвлениями. Арматура позволяет изменять температуру теплоносителя, перераспределять тепловую мощность и согласовывать работу источника энергии с переменной нагрузкой потребителей. Регулирующий орган поворачивается внутри корпуса и изменяет проходные сечения каналов без полного прекращения циркуляции. Такой принцип требует правильной ориентации портов относительно направления движения среды. При этом циркуляция через общий канал сохраняется.
Технические характеристики
Рабочие параметры определяют положение клапана в схеме. Исполнение ESBE VRG131 11601100 имеет номинальный диаметр DN25, пропускную способность Kvs 10 м3/ч и присоединения Rp 1. Корпус рассчитан на давление PN10. Допустимые параметры среды должны соблюдаться одновременно по температуре, давлению и составу теплоносителя:
- тип арматуры — трехходовой поворотный смесительный клапан,
- серия — ESBE VRG131,
- код заказа — 11601100,
- условный проход — DN25,
- коэффициент пропускной способности Kvs — 10 м3/ч,
- присоединение — внутренняя резьба Rp 1,
- класс номинального давления — PN10,
- рабочий угол поворота регулирующего органа — 90,
- управление — рукояткой либо совместимым электроприводом.
Kvs показывает расход воды через полностью открытый клапан при перепаде давления 1 бар. Он не равен фактическому расходу установки: рабочую точку определяют сопротивление трубопроводов, насосный напор и положение затвора. Завышенная пропускная способность вынуждает клапан работать на малой части хода и ухудшает точность регулирования. Заниженное значение создает лишние потери давления и ограничивает расчетную теплопередачу.

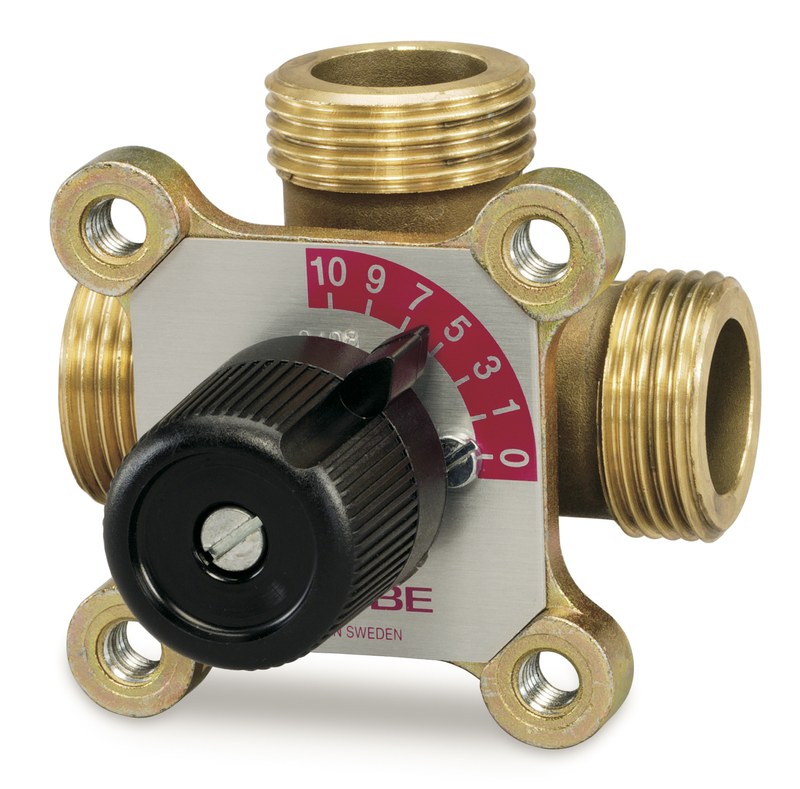

Особенности конструкции
Корпус VRG131 изготовлен из коррозионно-стойкого медного сплава, применимого в замкнутых водяных системах. Три патрубка образуют каналы с обозначениями для привязки к гидравлической схеме. Поворотный внутренний элемент задает соотношение проходных сечений, а шток передает момент от рукоятки или привода. Уплотнения изолируют рабочую среду от внешней среды. Компактная компоновка уменьшает монтажный объем насосно-смесительного узла:
- корпус с тремя резьбовыми портами,
- поворотный затвор с плавным изменением проходного сечения,
- шток для ручного или моторизованного управления,
- шкала положения на съемной рукоятке,
- уплотнения штока и внутренних сопряжений,
- посадочная часть для присоединения совместимого привода.
Принцип работы
В смесительной конфигурации к двум входам подводят потоки с различной температурой, а через общий порт направляют смесь к потребителю. Поворот затвора увеличивает площадь одного канала и одновременно уменьшает площадь другого. При сопоставимых давлениях меняются доли горячего и обратного теплоносителя, поэтому выходная температура приближается к заданному значению. Результат зависит также от перепадов давления в ветвях, следовательно, контур должен быть гидравлически увязан. В распределительной схеме среда поступает через общий порт и направляется в две ветви в заданной пропорции. Допустимость включения проверяют по схеме потоков конкретной серии: сходная форма арматуры не подтверждает взаимозаменяемость смесительных и переключающих изделий. Ошибка при назначении портов искажает регулировочную характеристику, вызывает колебания температуры и нежелательную циркуляцию через неработающий участок:
- получение команды от регулятора или системы автоматизации,
- преобразование сигнала приводом в угловое перемещение,
- поворот штока и внутреннего затвора,
- синхронное изменение сечений двух каналов,
- формирование требуемого соотношения расходов,
- стабилизация контролируемого параметра по обратной связи.
Гидравлический расчет
Выбор начинают с расчетного расхода и допустимого перепада давления. Требуемый Kvs определяют по расходу, плотности среды и располагаемому перепаду, затем принимают подходящее стандартное исполнение. Один диаметр присоединения не подтверждает корректность выбора: клапаны одинакового DN могут различаться по пропускной способности. Для устойчивого управления важен авторитет клапана — отношение потерь давления на регулирующем элементе к суммарному перепаду соответствующего контура:
- расчетная тепловая или холодильная нагрузка,
- объемный расход рабочей среды,
- допустимый перепад давления на клапане,
- требуемое значение Kvs,
- температурный график системы,
- состав и концентрация теплоносителя,
- характеристика насоса и сопротивление ветвей,
- управляющий сигнал и время хода привода.
Таким образом, трехходовой клапан ESBE VRG131 с кодом заказа 11601100 представляет собой регулирующий элемент для смешения или перераспределения потоков. Его рабочий результат определяется расчетом Kvs, назначением портов, располагаемым перепадом давления и согласованием с приводом. Соблюдение требований к монтажу и гидравлической увязке обеспечивает устойчивое изменение температуры либо расхода во всем используемом диапазоне хода. Купить трехходовые клапаны ESBE для отопительных, охлаждающих и технологических контуров можно в компании «Олниса». Компания «Олниса» осуществляет поставку промышленного оборудования.
