Гидравлические цилиндры Enerpac — мощное решение для промышленного оборудования

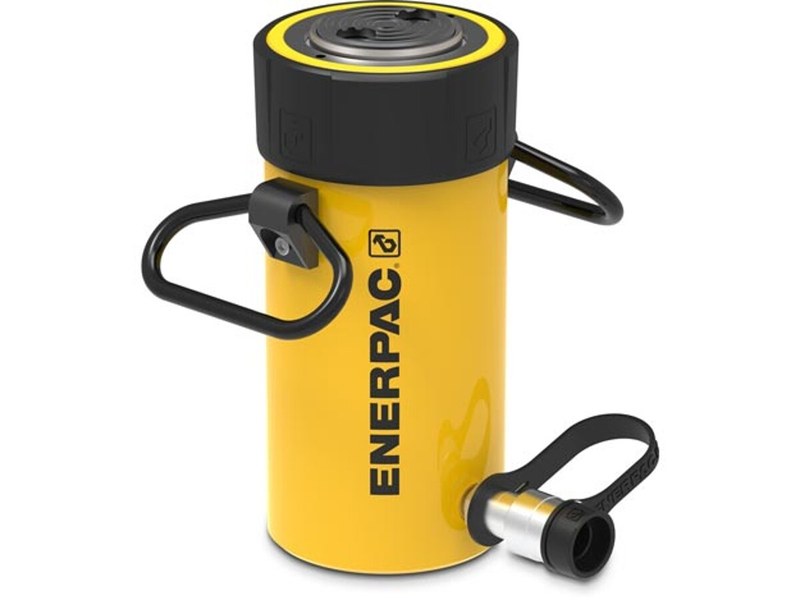

Гидравлический цилиндр Enerpac преобразует давление рабочей жидкости в поступательное усилие и применяется там, где требуется контролируемое перемещение тяжёлых конструкций при ограниченном монтажном пространстве. Типичный представитель универсальной серии — цилиндр одностороннего действия RC-506 с пружинным возвратом штока. Его номинальная грузоподъёмность составляет 50 т, а рабочий ход — 156 мм.

Технические характеристики

Эксплуатационные параметры определяют совместимость цилиндра с задачей и источником давления. Для RC-506 существенны следующие значения:

• максимальное рабочее давление — 700 бар,
• номинальное усилие — около 498 кН,
• грузоподъёмность — 50 т,
• ход поршня — 156 мм,
• эффективная площадь поршня — приблизительно 71,2 см2,
• необходимый объём масла при полном ходе — около 1110 см3,
• принцип действия — односторонний, возврат пружиной.

Фактическое усилие связано с давлением и эффективной площадью поршня. Объём бака выбирают с учётом заполнения полости цилиндра и остаточного запаса масла.

Особенности конструкции

Корпус воспринимает внутреннее давление и передаёт реакцию на основание. Плунжер движется по направляющим поверхностям, а уплотнительный узел отделяет напорную полость от внешней среды. Встроенная возвратная пружина втягивает шток после сброса давления, поэтому обратное перемещение не требует второй гидролинии. Опорная головка снижает концентрацию контактных напряжений на торце. Быстроразъёмное соединение упрощает сборку контура и должно фиксироваться полностью до подачи давления. Ключевые конструктивные элементы образуют единую силовую систему:

• стальной корпус с обработанной внутренней поверхностью,
• плунжер с опорной зоной для передачи осевого усилия,
• направляющие и износостойкие уплотнения,
• пружина возврата плунжера в исходное положение,
• порт для подвода рабочей жидкости,
• муфта для присоединения рукава высокого давления,
• крепёжные и резьбовые элементы корпуса.

Принцип работы

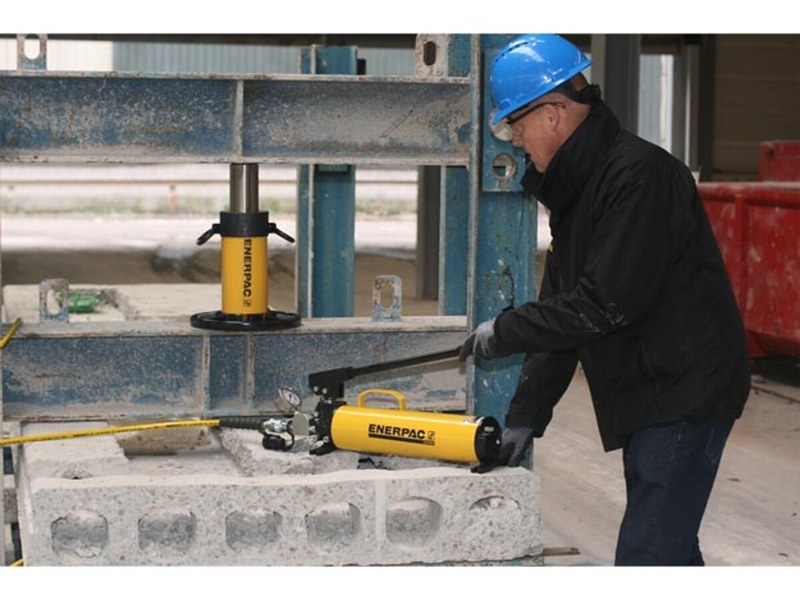

При ходе нагнетания насос перемещает масло по рукаву в рабочую полость. Давление действует на площадь поршня, вследствие чего плунжер выдвигается и передаёт усилие объекту. Скорость определяется расходом насоса и эффективной площадью: при увеличении подачи время выхода сокращается, но оператор должен сохранять возможность плавного управления. После открытия сливного канала давление падает, масло возвращается в резервуар, а пружина перемещает плунжер внутрь корпуса. Если нагрузка удерживается продолжительное время, её фиксируют механическими опорами; запертая жидкость не заменяет жёсткую страховочную конструкцию. Рабочий цикл включает последовательные операции:

• установку цилиндра на прочную ровную опору,
• соединение компонентов при отсутствии давления,
• удаление воздуха из гидравлического контура,
• контролируемое нагнетание с наблюдением за манометром,
• остановку до достижения предельного хода,
• механическую фиксацию поднятой конструкции,
• управляемый сброс давления и возврат плунжера.

Требования к монтажу и эксплуатации

Нагрузка должна прикладываться по продольной оси. Боковое усилие вызывает неравномерный износ направляющих, повреждает уплотнения и способно деформировать плунжер. Основание рассчитывают на полную реакцию цилиндра; при недостаточной несущей способности используют распределительную плиту. Контактная площадка обязана сохранять устойчивость на всём ходе. Нельзя превышать номинальную грузоподъёмность, рабочее давление и геометрический предел выдвижения. Манометр устанавливают в зоне, позволяющей контролировать режим без приближения к нагруженным деталям. Рукав защищают от перегибов, острых кромок, нагрева и раздавливания. Перед каждым циклом проверяют:

• отсутствие трещин, вмятин и следов коррозии на корпусе,
• чистоту муфт и герметичность резьбовых соединений,
• состояние рукава по всей длине,
• свободный возврат плунжера без заеданий,
• соосность цилиндра и перемещаемой конструкции,
• наличие механических опор для удержания груза,
• исправность насоса, клапана и манометра.

Рабочую жидкость поддерживают в чистом состоянии, поскольку частицы ускоряют износ прецизионных поверхностей и кромок уплотнений. Перед соединением муфт их протирают, а открытые порты закрывают защитными колпачками. При появлении утечки систему разгружают и только затем осматривают. Поиск струи рукой недопустим: масло под высоким давлением может проникнуть под кожу. Цилиндр не используют как постоянную опору и не транспортируют за рукав или муфту.

Области применения

Цилиндры Enerpac востребованы в монтажных, ремонтных и производственных операциях, где требуется значительное линейное усилие:

• подъём технологического оборудования для установки опор,
• позиционирование металлоконструкций при сборке,
• выпрессовка и запрессовка деталей в составе пресса,
• натяжение, правка и контролируемое смещение узлов,
• обслуживание мостов, опор и тяжёлых машин,
• демонтаж соединений при регламентном ремонте.

Простое объединение цилиндров одним коллектором не гарантирует одинакового хода при различии нагрузок. В задачах с удержанием позиции требуются механические стопоры либо цилиндры иной конструкции с предусмотренной фиксацией. Выбор исполнения зависит от характера цикла, доступной высоты, требуемого хода, условий среды и способа возврата.

Таким образом, Enerpac RC-506 представляет собой компактный силовой исполнительный механизм для операций с нагрузкой до 50 т. Надёжность его работы определяется корректным расчётом давления и расхода, соосным приложением силы, чистотой масла, исправностью соединений и обязательной механической фиксацией поднятого объекта. Пружинный возврат упрощает гидравлическую схему, а стандартное давление до 700 бар позволяет получать значительное усилие при сравнительно небольших размерах устройства. Компания «Олниса» осуществляет поставку цилиндров Enerpac и другого промышленного оборудования по территории России.
