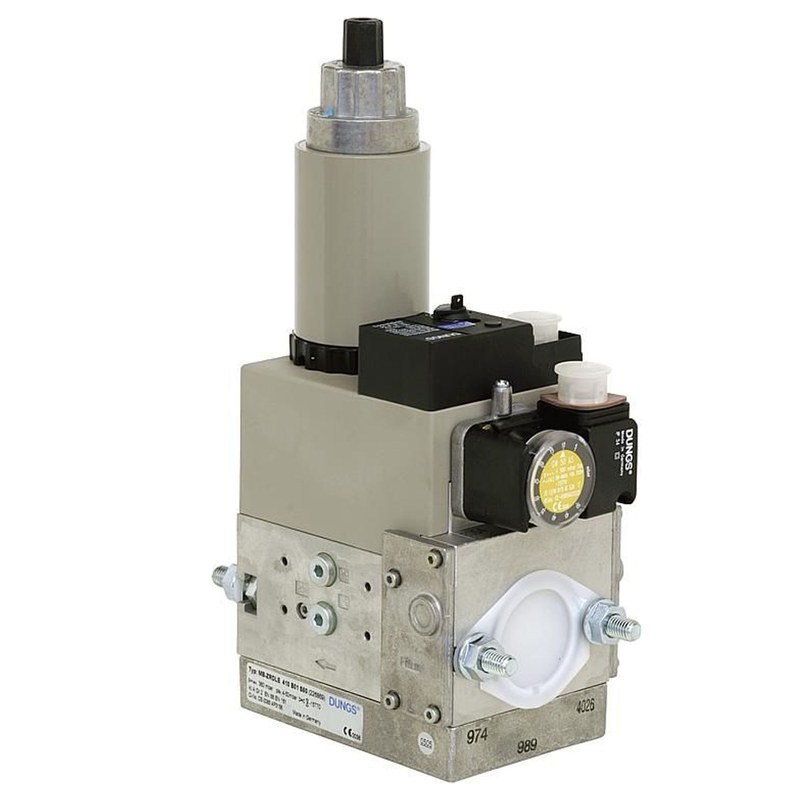

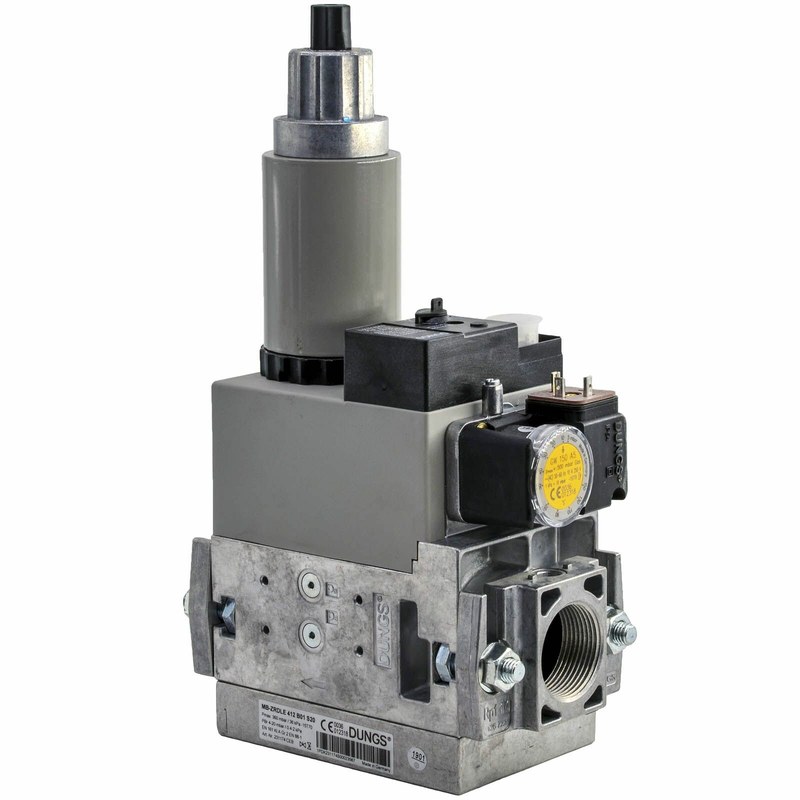

Газовый мультиблок DUNGS MB-ZRDLE 412 B01 S20 226555 — двухступенчатое управление подачей газа

DUNGS MB-ZRDLE 412 B01 S20 226555 — комбинированный газовый мультиблок для управления подачей топлива к промышленным и коммерческим горелочным установкам. В одном корпусе объединены фильтрация газа, регулирование выходного давления и два автоматических предохранительных клапана, благодаря чему несколько функциональных элементов газовой рампы заменяются единым компактным узлом.

Технические характеристики

Ключевые параметры DUNGS MB-ZRDLE 412 B01 S20 с артикулом 226555:

• бренд — DUNGS,
• категория — газовый мультиблок GasMultiBloc,
• модель — MB-ZRDLE 412 B01 S20,
• артикул — 226555,
• функция — фильтрация, регулирование давления и автоматическое перекрытие газа,
• режим работы — двухступенчатый,
• условный размер исполнения 412 — DN32,
• корпус — алюминиевое литье,
• уплотнительные элементы — на основе NBR и силиконовых материалов,
• электрическое подключение — штекерное,
• монтажное положение электромагнитов — вертикальное, горизонтальное и промежуточное.

Особенности конструкции

DUNGS MB-ZRDLE 412 B01 S20 объединяет основные компоненты газовой линии в общем литом корпусе. Газ последовательно проходит через фильтрующий участок, встроенный регулятор давления и два защитных клапана. Такая архитектура уменьшает количество отдельных резьбовых соединений и делает газовый тракт компактнее по сравнению со схемой из нескольких самостоятельных устройств. На входе установлен мелкоячеистый фильтрующий элемент. Его задача состоит в задержании механических частиц, которые могут попасть в газовую линию и ухудшить герметичность клапанных седел либо работу регулирующего механизма. Следующий функциональный узел — регулятор давления. Он формирует стабильное давление перед горелочным оборудованием и снижает влияние колебаний входной линии на режим сгорания. В исполнении S20 рабочий диапазон регулируемого выходного давления составляет 4–20 мбар.

Принцип работы

При отсутствии электрического управляющего сигнала оба основных клапана DUNGS MB-ZRDLE 412 B01 S20 находятся в закрытом состоянии. Газ не проходит к горелке, что формирует исходное безопасное положение газовой линии. После получения разрешения от автоматики горелки электромагнитные приводы переводят клапаны в рабочее состояние. Газ проходит через входной фильтр, где из потока удаляются твердые загрязнения, способные повлиять на работу последующих элементов. Затем среда поступает к встроенному регулятору. Регулирующий механизм уменьшает входное давление до заданного значения и поддерживает требуемый уровень на выходе в пределах рабочего диапазона. Дальнейшая подача определяется состоянием клапанов V1 и V2. Первый клапан открывается быстро, тогда как второй в исполнении ZRDLE способен открываться с заданной задержкой. За счет этого объем газа, поступающий к горелке, возрастает не скачком, а контролируемо. Двухступенчатая функция особенно полезна при запуске горелочного устройства.

Области применения

DUNGS MB-ZRDLE 412 B01 S20 используется в различных теплотехнических установках:

• промышленные газовые горелки,
• двухступенчатые горелочные устройства,
• газовые котлы,
• теплогенераторы,
• сушильные установки,
• промышленные печи,
• котельные комплексы,
• воздухонагреватели,
• технологические установки с газовым нагревом,
• тепловые агрегаты производственных предприятий,
• горелочные системы с автоматическим контролем пламени,
• газовые рампы, требующие регулирования давления и двойного защитного отсечения.

Компания «Олниса» осуществляет поставку газовых мультиблоков DUNGS MB-ZRDLE 412 B01 S20 с артикулом 226555 для горелочных и теплотехнических систем. При подготовке заказа доступны технические консультации по присоединению, диапазону выходного давления, напряжению питания и совместимости изделия с конкретным горелочным оборудованием. Компания оперативно обрабатывает заявки и организует доставку продукции по всей стране.

Преимущества

К практическим достоинствам DUNGS MB-ZRDLE 412 относятся:

• компактное объединение нескольких функций газовой рампы,
• надежное автоматическое перекрытие подачи топлива,
• плавное формирование пускового режима горелки,
• возможность организации двухступенчатой мощности,
• стабильность давления перед горелочным устройством,
• уменьшение количества отдельных соединительных элементов,
• удобство контроля рабочих параметров,
• простота интеграции с автоматикой горелки,
• защита внутренних компонентов от механических загрязнений,
• быстрое закрытие газового тракта при остановке,
• гибкость настройки под особенности теплового оборудования,
• пригодность для продолжительной промышленной эксплуатации,
• удобство сервисного контроля,
• надежность при корректном монтаже и регулировке.

Таким образом, DUNGS MB-ZRDLE 412 B01 S20 226555 — многофункциональный газовый блок для двухступенчатых горелочных систем. В едином корпусе он сочетает фильтр, регулятор давления и два автоматических защитных клапана, один из которых обеспечивает управляемое двухступенчатое открытие. Исполнение Rp 1¼ рассчитано на максимальное рабочее давление 360 мбар, а встроенный регулятор формирует выходное давление в диапазоне 4–20 мбар. Такая конфигурация позволяет организовать контролируемую подачу топлива при запуске, переходе на рабочую мощность и аварийном отключении горелки.
