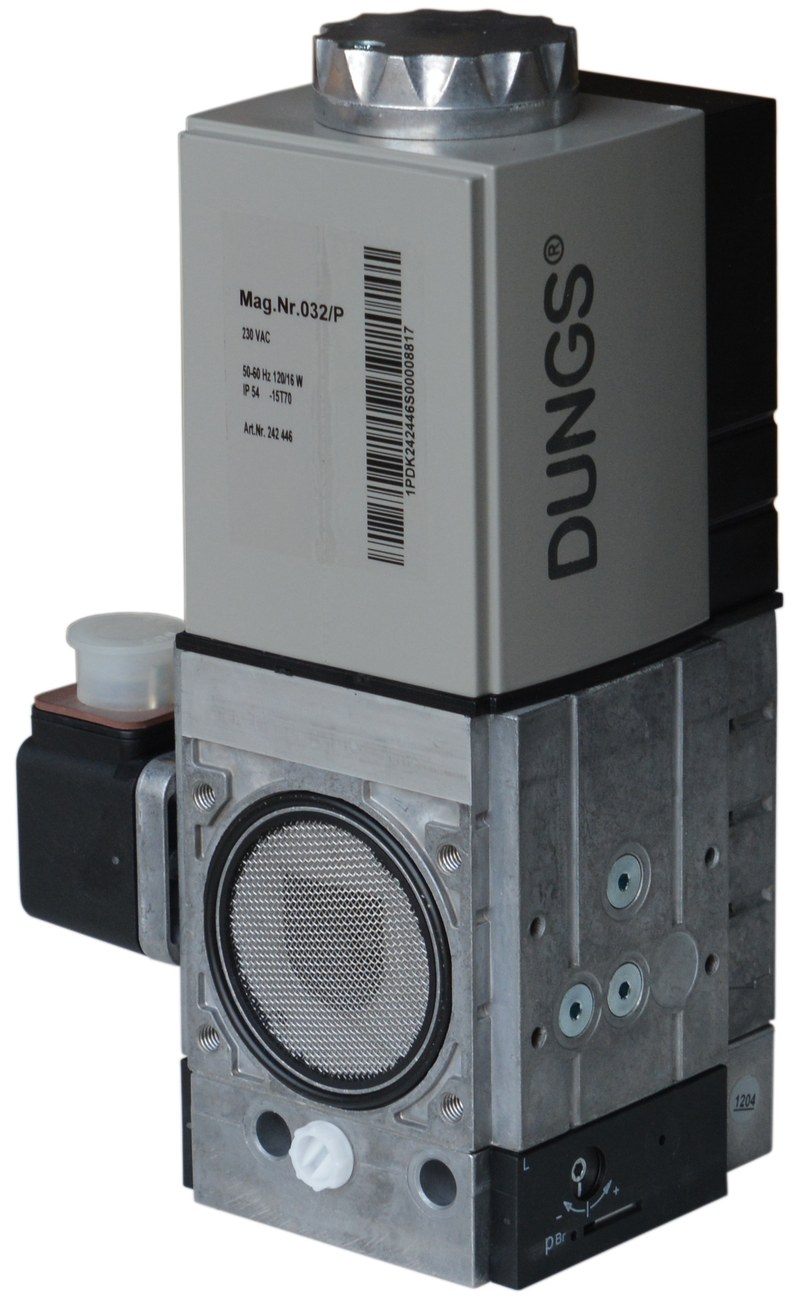

Газовый мультиблок DUNGS MBC-700-SE-S22 250281 — комплексное управление подачей газа к горелке

DUNGS MBC-700-SE-S22 250281 — многофункциональный газовый блок, предназначенный для подготовки, регулирования и безопасного перекрытия газового потока перед горелочным оборудованием. В едином компактном корпусе объединены фильтрующий элемент, два автоматических электромагнитных клапана и серворегулятор давления, что позволяет сократить количество отдельных компонентов газовой рампы.

Технические характеристики

Основные параметры DUNGS MBC-700-SE-S22 с каталожным номером 250281:

• бренд — DUNGS,
• категория — газовый мультиблок GasMultiBloc,
• модель — MBC-700-SE-S22,
• каталожный номер — 250281,
• максимальное рабочее давление — 360 мбар,
• рабочий диапазон входного давления — 15–360 мбар,
• диапазон давления перед горелкой — 4–20 мбар,
• присоединение — Rp 1½,
• регулятор давления — сервоприводного типа,
• количество автоматических запорных клапанов — 2,
• управление клапанами — раздельное,
• класс клапанов — A,
• режим открытия — быстрый,
• фильтр — встроенный стандартный,
• контроль минимального давления — возможна установка реле GW 150 A5,
• рабочая среда — газы семейств 1, 2 и 3 и совместимые нейтральные газообразные среды,
• степень защиты — IP54,
• температура окружающей среды — от −15 до +70 °C,
• продолжительность включения электромагнитов — 100%,
• тип регулирования — серворегулирование выходного давления,
• назначение — подача газа к промышленным и коммерческим горелочным установкам.

Особенности конструкции

Главное конструктивное отличие MBC-700-SE-S22 заключается в объединении нескольких последовательно работающих элементов газовой линии внутри одного корпуса. Такое решение сокращает длину арматурной группы и уменьшает количество резьбовых соединений, потенциально требующих контроля герметичности. Первым функциональным элементом по направлению потока является фильтр. Он задерживает твердые частицы, способные попасть из газопровода к седлам клапанов или чувствительным деталям регулятора. Чистота среды имеет существенное значение для стабильности работы запорной арматуры. За фильтрующей частью расположены два электромагнитных предохранительных клапана. Последовательное применение двух запорных ступеней повышает функциональную безопасность: при снятии управляющего сигнала газовый канал перекрывается автоматикой.

Принцип работы

Газ поступает в DUNGS MBC-700-SE-S22 250281 через входное присоединение и в первую очередь проходит через фильтрующий элемент. Механические загрязнения задерживаются, а очищенный поток направляется к запорной и регулирующей частям. До получения разрешения от автоматики оба предохранительных клапана находятся в закрытом состоянии. Это исходное положение обеспечивает прекращение подачи топлива при выключенной горелке или возникновении аварийного сигнала. После выполнения необходимых проверок система управления подает напряжение на электромагнитные приводы. Клапаны открывают газовый тракт, и поток поступает к серворегулятору давления.

Области применения

DUNGS MBC-700-SE-S22 250281 может применяться в следующих установках:

• промышленные газовые горелки,
• котельные комплексы,
• газовые водогрейные котлы,
• парогенераторы,
• теплогенераторы,
• воздухонагревательные установки,
• промышленные печи,
• сушильное оборудование,
• технологические линии с газовым нагревом,
• горелки с модулируемым регулированием мощности,
• системы с механическим регулированием соотношения газ–воздух,
• автоматизированные газовые рампы,
• теплотехнические установки производственных предприятий,
• оборудование, требующее двойного защитного перекрытия газа.

Компания «Олниса» осуществляет поставку газовых мультиблоков DUNGS MBC-700-SE-S22 с каталожным номером 250281 для горелочного и теплотехнического оборудования. При оформлении заказа доступны технические консультации по присоединительному размеру, рабочему и выходному давлению, конфигурации газовой линии и совместимости устройства с конкретной горелкой. Компания оперативно обрабатывает заявки и организует доставку продукции по всей стране.

Преимущества

К практическим достоинствам DUNGS MBC-SE относятся:

• компактное объединение нескольких функций газовой рампы,
• надежное автоматическое перекрытие топлива,
• стабильное поддержание давления перед горелкой,
• снижение количества отдельных соединений газового тракта,
• удобство интеграции с горелочной автоматикой,
• защита внутренних механизмов от механических загрязнений,
• возможность дополнительного контроля давления,
• поддержка проверки герметичности запорных клапанов,
• устойчивая работа при изменяющемся расходе газа,
• простота построения компактной газовой линии,
• пригодность для продолжительной эксплуатации,
• удобство диагностического контроля,
• модульность при построении системы безопасности,
• надежность при корректной настройке и соблюдении условий эксплуатации.

Таким образом, DUNGS MBC-700-SE-S22 250281 — комбинированный газовый мультиблок, объединяющий фильтрацию, двойное автоматическое отсечение и серворегулирование давления. Исполнение рассчитано на входное давление до 360 мбар, имеет присоединение Rp 1½ и поддерживает давление перед горелкой в диапазоне 4–20 мбар. Использование двух последовательно установленных клапанов и серворегулятора позволяет одновременно решать задачи безопасности и подготовки газа к сжиганию. Компактная архитектура особенно удобна для котельных, промышленных горелок и технологических установок, где необходимо уменьшить размеры газовой рампы без отказа от основных защитных функций.
