SFP-трансивер RJ-45 Eltex FH-ST2 — подключение медных Ethernet-линий к SFP-портам

Eltex FH-ST2 — медный SFP-трансивер с разъемом RJ-45, предназначенный для подключения стандартной кабельной линии Ethernet к сетевому оборудованию, оснащенному совместимым слотом SFP. Такое решение дает возможность задействовать оптический по форм-фактору порт коммутатора или маршрутизатора для передачи данных по обычной витой паре.

Технические характеристики

Основные параметры SFP-трансивера RJ-45 Eltex FH-ST2:

• бренд поставляемого решения — Eltex,
• категория — медный SFP-трансивер с RJ-45,
• артикул — FH-ST2,
• форм-фактор — SFP,
• среда передачи — медная витая пара,
• внешний интерфейс — RJ-45,
• поддерживаемые стандарты — 10/100/1000BASE-T,
• скорости передачи — 10/100/1000 Мбит/с,
• максимальная длина линии — до 100 м,
• рекомендуемая кабельная среда — витая пара соответствующей категории,
• напряжение питания модуля — 3,3 В,
• тип подключения — установка непосредственно в SFP-слот,
• поддержка горячей замены — определяется совместимым SFP-оборудованием,
• тип передачи — электрический Ethernet,
• оптическое волокно — не требуется,
• назначение — преобразование SFP-интерфейса в медный Ethernet RJ-45,
• рабочий температурный диапазон стандартного исполнения — от 0 до +70 °C.

Особенности конструкции

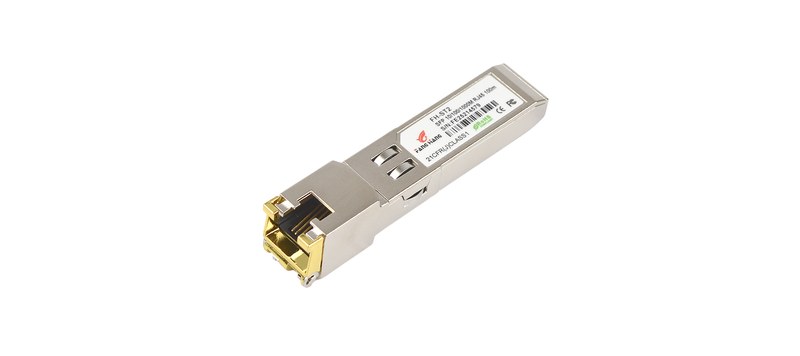

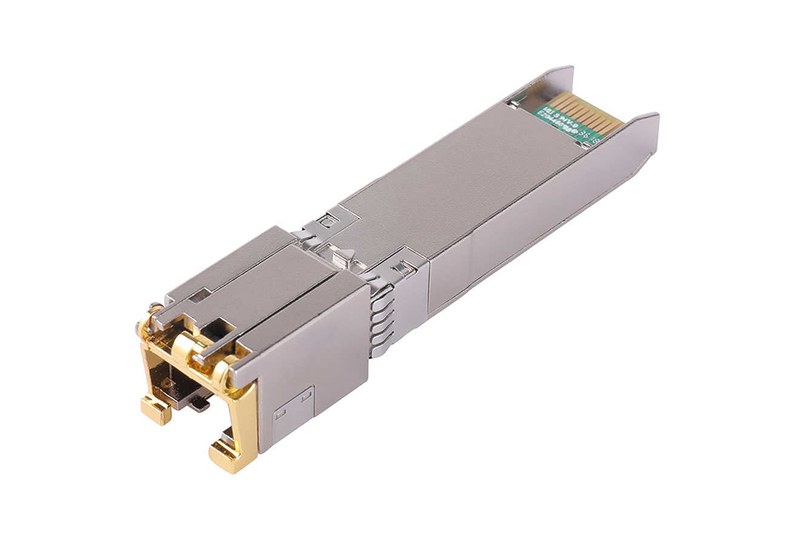

FH-ST2 выполнен в стандартном компактном корпусе SFP. Внешние размеры позволяют устанавливать модуль непосредственно в соответствующий порт сетевого оборудования, не занимая дополнительного пространства в телекоммуникационном шкафу. С противоположной от системного разъема стороны размещен порт RJ-45. Именно к нему подключается обычный медный Ethernet-кабель. Таким образом, внутри небольшого корпуса совмещены интерфейс SFP сетевого устройства и физический приемопередатчик для работы с витой парой. В отличие от оптического SFP-трансивера FH-ST2 не содержит оптического разъема LC или SC и не использует лазерный передатчик. Все данные передаются электрическими сигналами по медным проводникам.

Принцип работы

После установки Eltex FH-ST2 в совместимый SFP-слот сетевое оборудование получает физический интерфейс для работы с медной линией Ethernet. Подключение удаленного устройства выполняется стандартным кабелем витой пары с коннектором RJ-45. Сетевой контроллер коммутатора передает поток данных на SFP-интерфейс. Электронная схема трансивера преобразует внутренние сигналы порта в форму, подходящую для передачи по медным парам Ethernet. На стороне RJ-45 информация распространяется по витой паре до второго сетевого устройства. При поступлении данных в обратном направлении процесс выполняется зеркально: электрические сигналы принимаются трансивером и передаются через SFP-интерфейс во внутреннюю коммутационную систему.

Области применения

SFP-трансивер Eltex FH-ST2 применяется в различных сетевых конфигурациях:

• коммутаторы доступа Eltex,
• коммутаторы агрегации с совместимыми SFP-портами,
• маршрутизаторы с поддержкой медных SFP,
• подключение серверного оборудования,
• расширение количества медных Ethernet-интерфейсов,
• корпоративные локальные сети,
• операторские узлы связи,
• телекоммуникационные шкафы,
• подключение сетевых контроллеров,
• соединение оборудования внутри серверной,
• временная организация медного канала через SFP-порт,
• модернизация существующей сетевой инфраструктуры,
• смешанные медно-оптические сети,
• подключение устройств с интерфейсом RJ-45 к SFP-оборудованию.

Компания «Олниса» осуществляет поставку SFP-трансиверов RJ-45 Eltex FH-ST2 для сетевой и телекоммуникационной инфраструктуры. При оформлении заказа доступны технические консультации по скорости интерфейса, допустимой длине линии, типу кабеля и совместимости модуля с конкретной моделью оборудования Eltex. Компания оперативно обрабатывает заявки и организует доставку продукции по всей стране.

Преимущества

К практическим достоинствам FH-ST2 относятся:

• возможность использовать SFP-порт для подключения медной Ethernet-линии,
• отсутствие необходимости в отдельном медиаконвертере,
• компактное размещение непосредственно внутри сетевого устройства,
• поддержка распространенных скоростей Ethernet,
• простое подключение стандартным кабелем RJ-45,
• удобство модернизации существующей сети,
• снижение количества дополнительных устройств в телекоммуникационном шкафу,
• простота замены трансивера при обслуживании,
• практичность в смешанной медно-оптической инфраструктуре,
• совместимость с проверенными моделями оборудования Eltex,
• отсутствие отдельного внешнего источника питания,
• удобство при временной переконфигурации сетевого узла,
• минимальные требования к дальнейшему обслуживанию,
• гибкость построения Ethernet-подключений.

Таким образом, Eltex FH-ST2 — SFP-трансивер с медным интерфейсом RJ-45, предназначенный для организации Ethernet-соединений 10/100/1000BASE-T через совместимый SFP-слот. Использование витой пары длиной до 100 м позволяет подключать стандартное сетевое оборудование без перехода на оптическую среду передачи. Модуль особенно удобен при необходимости преобразовать свободный SFP-интерфейс коммутатора или маршрутизатора в полноценный медный Ethernet-порт. Компактный форм-фактор исключает необходимость устанавливать отдельный медиаконвертер и упрощает кабельную инфраструктуру.
