PoE-инжектор Eltex HSE-AC HSE-S5600500EU — передача питания и данных по Ethernet-кабелю

Eltex HSE-AC HSE-S5600500EU — сетевой PoE-инжектор, предназначенный для дистанционного электропитания совместимого телекоммуникационного оборудования через кабель витой пары. Устройство объединяет Ethernet-трафик и постоянное напряжение в одной кабельной линии, благодаря чему возле точки доступа, IP-камеры или другого сетевого потребителя не требуется отдельная розетка переменного тока.

Технические характеристики

Основные параметры Eltex HSE-AC HSE-S5600500EU:

• бренд — Eltex,
• категория — PoE-инжектор,
• артикул — HSE-AC,
• модель блока — HSE-S5600500EU,
• сетевой интерфейс — Ethernet RJ-45,
• скорость передачи данных — 10/100/1000 Мбит/с,
• количество Ethernet-подключений — два функциональных порта Data и Data/Power,
• технология питания — Power over Ethernet,
• поддержка PoE/PoE+ — предусмотрена,
• номинальное входное напряжение — 100–240 В AC,
• частота питающей сети — 50/60 Гц,
• выходное напряжение — 56 В DC,
• максимальный выходной ток — 500 мА,
• максимальная выходная мощность — около 28 Вт,
• среда передачи данных — медная витая пара,
• разъем подключения оборудования — RJ-45,
• внешний источник питания постоянного тока — не требуется,
• рабочая температура — от 0 до +55 °C,
• назначение — дистанционное питание совместимых Ethernet-устройств.

Особенности конструкции

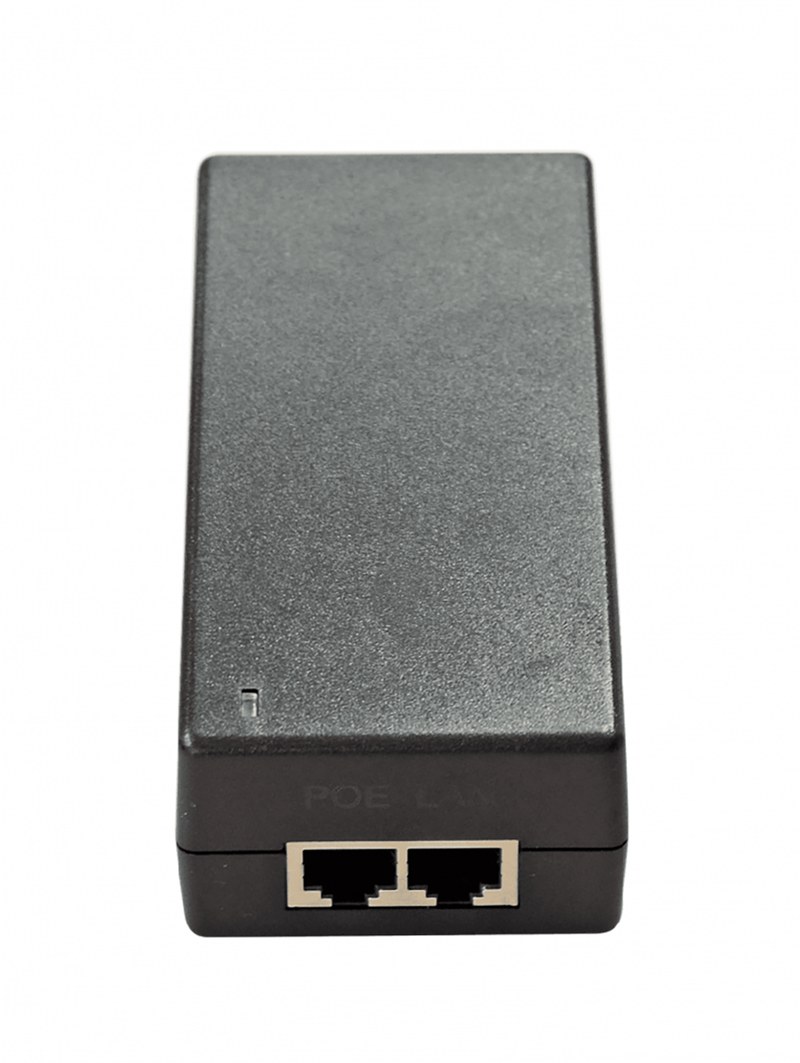

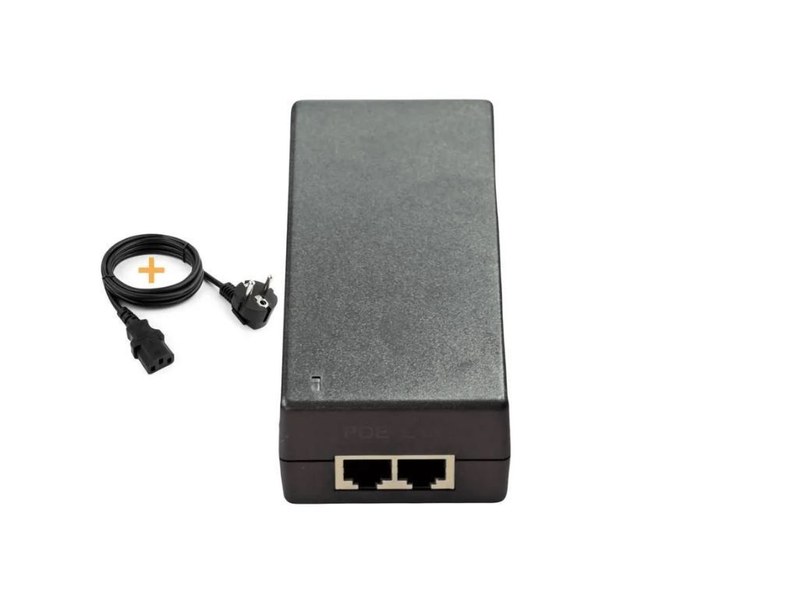

Eltex HSE-AC представляет собой компактный промежуточный модуль, который устанавливается между сетевым коммутатором и питаемым устройством. На один Ethernet-порт поступает информационный сигнал без питания, а через второй интерфейс в линию передаются одновременно данные и электрическая энергия. Внутренняя схема включает сетевой тракт, преобразователь питания и компоненты, необходимые для формирования выходного напряжения PoE. Ethernet-пакеты проходят через инжектор без функций маршрутизации или коммутации: устройство не заменяет коммутатор и не обрабатывает пользовательский трафик на сетевом уровне. Поддержка Gigabit Ethernet позволяет применять HSE-AC в инфраструктуре, где пропускной способности Fast Ethernet уже недостаточно. При использовании качественной четырехпарной витой пары информационный канал может работать на скорости до 1000 Мбит/с.

Принцип работы

Передача данных начинается обычным способом: Ethernet-порт коммутатора соединяется кабелем с входным разъемом Eltex HSE-AC. Информационный сигнал поступает во внутренний сетевой тракт инжектора практически без изменения его логического содержимого. Одновременно сетевой преобразователь получает напряжение 100–240 В AC и формирует постоянное выходное питание 56 В. Далее электрическая энергия объединяется с Ethernet-линией и поступает на выходной разъем Data/Power. От этого разъема прокладывается единый сетевой кабель к питаемому устройству. По одной физической линии передаются два ресурса — цифровой трафик и электрическая мощность.

Области применения

Eltex HSE-AC востребован в следующих сетевых системах:

• беспроводные точки доступа Eltex,
• офисные Wi-Fi-сети,
• корпоративная беспроводная инфраструктура,
• телекоммуникационные помещения,
• подключение удаленных сетевых устройств,
• потолочный монтаж точек доступа,
• учебные учреждения,
• торговые и административные объекты,
• гостиничная Wi-Fi-инфраструктура,
• складские помещения,
• сетевые узлы без локальной электрической розетки,
• модернизация действующих Ethernet-линий,
• распределенные системы связи,
• оборудование с совместимым PoE-входом.

Компания «Олниса» осуществляет поставку PoE-инжекторов Eltex HSE-AC HSE-S5600500EU для беспроводной и проводной сетевой инфраструктуры. При оформлении заказа доступны технические консультации по выходной мощности, скорости Ethernet, параметрам PoE и совместимости инжектора с конкретным сетевым устройством. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.

Преимущества

К практическим достоинствам Eltex HSE-AC относятся:

• передача питания и данных по единому кабелю,
• упрощение размещения сетевого оборудования вдали от розеток,
• совместимость с гигабитными Ethernet-соединениями,
• сокращение количества силовой проводки возле конечного устройства,
• компактность сетевого узла,
• простота включения в существующую Ethernet-инфраструктуру,
• удобство организации потолочных точек доступа,
• отсутствие необходимости в дополнительной сетевой коммутации,
• аккуратная организация кабельного хозяйства,
• практичность при модернизации локальной сети,
• минимальные требования к повседневному обслуживанию,
• удобство замены при сервисных работах,
• возможность централизовать питание сетевых устройств,
• стабильность работы при корректном подборе нагрузки и кабельной линии.

Таким образом, Eltex HSE-AC HSE-S5600500EU — PoE-инжектор для передачи Ethernet-данных и электропитания к совместимому сетевому оборудованию по одной линии витой пары. Модель поддерживает Gigabit Ethernet, питается от сети 100–240 В AC и формирует на выходе 56 В DC при токе до 500 мА. Применение такого устройства позволяет размещать точки доступа и другие PoE-потребители исходя из требований сетевой инфраструктуры, а не из расположения ближайших электрических розеток. Это особенно удобно при потолочном, настенном и удаленном монтаже оборудования.
