QSFP28-модуль Eltex FH-Q28LLR4CDL10 — оптическая передача 100 Гбит/с на расстояние до 10 км

Eltex FH-Q28LLR4CDL10 — высокоскоростной оптический трансивер форм-фактора QSFP28, применяемый для организации каналов Ethernet со скоростью 100 Гбит/с. Модуль рассчитан на передачу трафика по одномодовому оптическому волокну и может использоваться в магистральных соединениях центров обработки данных, операторских сетей и крупных корпоративных инфраструктур.

Технические характеристики

Основные параметры QSFP28 Eltex FH-Q28LLR4CDL10:

• бренд поставляемого решения — Eltex,
• категория — оптический трансивер QSFP28,
• артикул — FH-Q28LLR4CDL10,
• скорость передачи данных — 100 Гбит/с,
• Ethernet-стандарт — 100GBASE-LR4,
• тип оптического волокна — одномодовый SMF,
• максимальная дальность линии — до 10 км,
• оптический разъем — дуплексный LC,
• количество используемых волокон — 2,
• число внутренних оптических каналов — 4,
• горячая установка и замена — поддерживается совместимым оборудованием,
• назначение — высокоскоростные оптические Ethernet-соединения.

Особенности конструкции

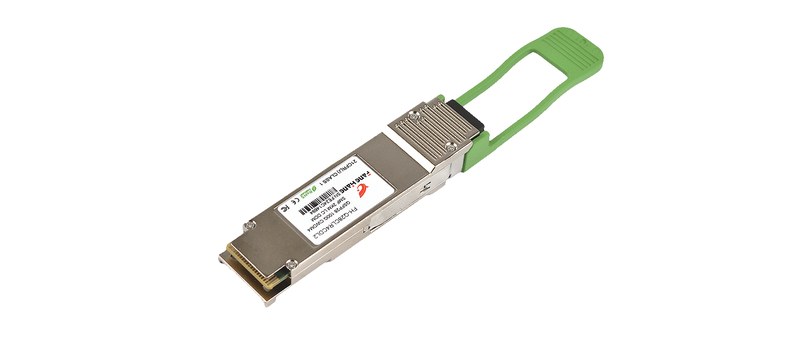

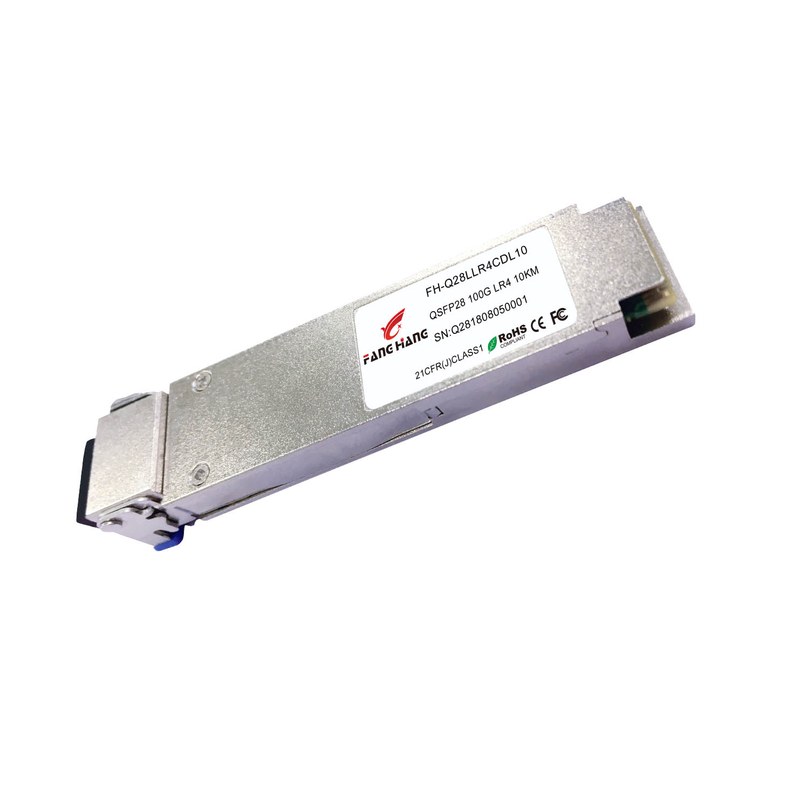

FH-Q28LLR4CDL10 выполнен в компактном металлическом корпусе стандарта QSFP28. Несмотря на небольшие физические размеры, внутри размещены четыре передающих и четыре принимающих канала, оптические мультиплексоры, управляющая электроника и схема контроля рабочих параметров. Использование четырех спектральных каналов позволяет передавать суммарный поток 100 Гбит/с через одну пару одномодовых волокон. Вместо отдельных оптических линий для каждого 25-гигабитного канала сигналы объединяются на стороне передатчика и снова разделяются внутри приемного модуля. Передающий тракт построен на источниках излучения EML. Каждый из четырех лазерных каналов работает на собственной длине волны LAN WDM. Такое распределение спектра дает возможность одновременно передавать несколько независимых потоков через одно волокно без их взаимного смешивания.

Принцип работы

После установки Eltex FH-Q28LLR4CDL10 в совместимый порт QSFP28 коммутатор передает модулю четыре высокоскоростных электрических потока. Каждый канал содержит часть общего сетевого трафика 100G. Электронная часть трансивера формирует управляющие сигналы для четырех оптических передатчиков. Каждый из них модулирует собственную длину волны, после чего специальный оптический узел объединяет четыре канала в единый поток. Сформированный сигнал поступает в одномодовое волокно через LC-разъем и распространяется по линии связи к удаленному трансиверу. При корректно рассчитанном оптическом бюджете дальность соединения может достигать 10 км.

Области применения

QSFP28 Eltex FH-Q28LLR4CDL10 применяется в различных высокоскоростных сетях:

• центры обработки данных,
• соединение серверных площадок,
• операторские транспортные сети,
• агрегация сетевого трафика,
• магистральные соединения 100 Gigabit Ethernet,
• корпоративные вычислительные комплексы,
• сетевые фабрики ЦОД,
• соединение коммутаторов ядра,
• Top-of-Rack и End-of-Row архитектуры,
• подключение систем хранения данных,
• инфраструктура виртуализации,
• межстоечные оптические линии,
• высокопроизводительные вычислительные кластеры,
• модернизация существующей одномодовой оптической сети.

Компания «Олниса» осуществляет поставку QSFP28-модулей Eltex FH-Q28LLR4CDL10 для высокоскоростных корпоративных и операторских сетей. При подготовке заказа доступны технические консультации по типу волокна, дальности линии, интерфейсу QSFP28 и совместимости трансивера с конкретной моделью коммутатора. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.

Преимущества

Основные эксплуатационные достоинства QSFP28 Eltex FH-Q28LLR4CDL10:

• высокая пропускная способность одного физического интерфейса,
• возможность построения протяженных оптических соединений,
• эффективное использование существующей пары одномодовых волокон,
• компактность относительно передаваемого объема трафика,
• удобство интеграции в современные сетевые платформы,
• поддержка оперативной диагностики состояния оптического канала,
• возможность быстрой замены модуля при обслуживании,
• сокращение количества отдельных физических соединений,
• пригодность для магистральной и серверной инфраструктуры,
• стабильность при длительной передаче интенсивного трафика,
• удобство масштабирования сетевой пропускной способности,
• совместимость с распространенной LC-инфраструктурой,
• практичность при модернизации сетей ЦОД,
• минимальная потребность в отдельном внешнем оборудовании.

Таким образом, Eltex FH-Q28LLR4CDL10 — оптический QSFP28-трансивер для создания соединений 100 Gigabit Ethernet по одномодовому волокну на расстоянии до 10 км. Четыре спектральных канала LAN WDM объединяются внутри модуля, благодаря чему полная скорость 100 Гбит/с передается через стандартную пару оптических волокон. Форм-фактор QSFP28, дуплексный LC-интерфейс и поддержка DDM делают изделие подходящим для магистральных линий между высокопроизводительными коммутаторами Eltex, серверными зонами и узлами агрегации. Модуль позволяет повысить пропускную способность сети без построения большого количества параллельных оптических соединений.
