Коммутатор Eltex MES5300-48 — высокопроизводительная L3-платформа 10G/100G для центров обработки данных

Eltex MES5300-48 — высокопроизводительный управляемый коммутатор уровня L3, предназначенный для построения сетевой инфраструктуры центров обработки данных, операторских узлов и крупных корпоративных площадок. Аппаратная платформа ориентирована на интенсивный обмен данными между серверами, системами хранения, узлами виртуализации и вышестоящими сетевыми устройствами.

Технические характеристики

Основные параметры коммутатора Eltex MES5300-48:

• бренд — Eltex,
• категория — управляемый коммутатор для центра обработки данных,
• модель — MES5300-48,
• уровень коммутации — L3,
• консольный интерфейс — RS-232 RJ-45,
• порт USB 2.0 — 1,
• пропускная способность коммутационной матрицы — 2,16 Тбит/с,
• объем пакетного буфера — 6 МБ,
• оперативная память DDR4 — 8 ГБ,
• встроенная память uSSD — 8 ГБ,
• количество блоков питания — 1 или 2,
• горячая замена блоков питания — предусмотрена,
• охлаждение — Front-to-Back,
• количество вентиляторов — 4,
• горячая замена вентиляторных модулей — предусмотрена,
• рабочая температура — от 0 до +45 °C,
• температура хранения — от −50 до +70 °C,
• допустимая влажность — до 80%,
• габариты — 440 × 44 × 425 мм,
• форм-фактор — 19", 1U.

Особенности конструкции

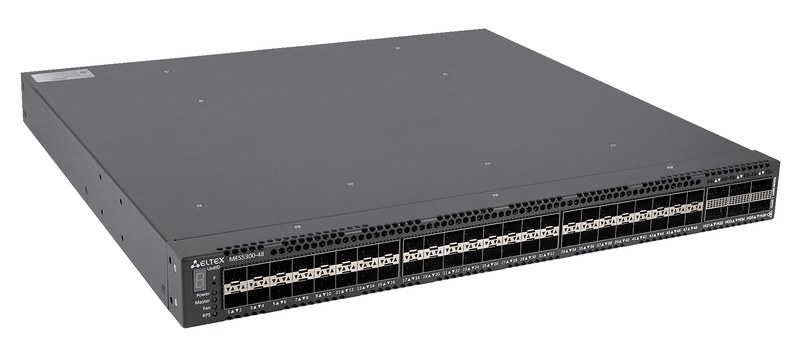

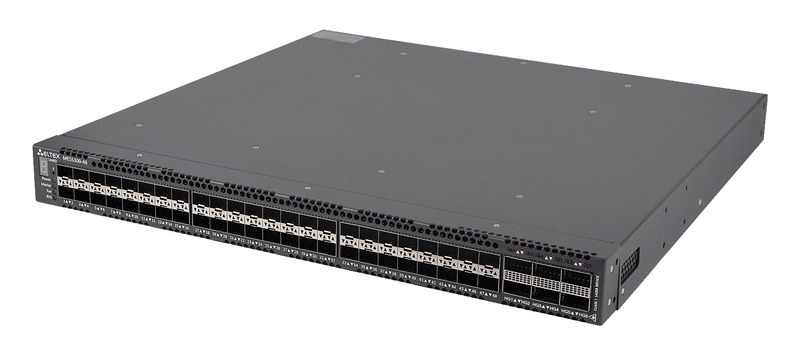

Eltex MES5300-48 построен как высокоплотная оптическая платформа высотой всего 1U. На передней панели сосредоточены основные интерфейсы передачи данных, благодаря чему коммутационные соединения можно организовать в непосредственной близости от серверного оборудования и оптических кроссов. Сорок восемь портов SFP+/SFP создают плотный слой подключений 10G. При необходимости отдельные линии могут работать в гигабитном режиме с совместимыми трансиверами, что делает платформу удобной при постепенной модернизации инфраструктуры. Шесть QSFP28-интерфейсов используются для высокоскоростной агрегации. Каждый порт способен работать с каналами 100 Гбит/с, а при применении соответствующих модулей — в режиме 40 Гбит/с. Поддержка разделения высокоскоростных интерфейсов позволяет дополнительно адаптировать физическую конфигурацию под конкретную сетевую архитектуру.

Принцип работы

Поступающий на порт Eltex MES5300-48 Ethernet-кадр сначала анализируется аппаратной коммутационной логикой. По адресу назначения и действующим сетевым правилам определяется выходной интерфейс, после чего данные направляются в требуемый канал. На уровне L2 коммутатор использует таблицу MAC-адресов. По мере работы устройства автоматически связываются с определенными интерфейсами, благодаря чему трафик передается адресно и не распространяется без необходимости на остальные порты. VLAN позволяют создавать изолированные логические сегменты поверх общей физической платформы. Например, серверная инфраструктура, системы хранения, служебные сервисы и отдельные группы приложений могут использовать один коммутатор, оставаясь разделенными на уровне Ethernet.

Области применения

Eltex MES5300-48 может использоваться в следующих сетевых конфигурациях:

• центры обработки данных,
• серверные фермы,
• Top-of-Rack архитектуры,
• End-of-Row архитектуры,
• уровень агрегации корпоративной сети,
• операторские узлы связи,
• высокопроизводительные вычислительные комплексы,
• системы хранения данных,
• инфраструктура виртуализации,
• сетевые фабрики ЦОД,
• объединение серверных стоек,
• магистральные 10G и 100G соединения,
• резервируемые сетевые ядра,
• крупные распределенные корпоративные сети.

Компания «Олниса» осуществляет поставку коммутаторов Eltex MES5300-48 для центров обработки данных, корпоративной инфраструктуры и операторских сетей. При подготовке заказа доступны технические консультации по конфигурации интерфейсов, выбору совместимых SFP+, QSFP+ и QSFP28 модулей, вариантам питания и требованиям к сетевой архитектуре. Компания оперативно обрабатывает заявки и организует доставку оборудования по всей стране.

Преимущества

К эксплуатационным достоинствам Eltex MES5300-48 относятся:

• высокая плотность сетевых интерфейсов в компактном корпусе,
• готовность к интенсивному межсерверному обмену данными,
• возможность построения масштабируемой архитектуры ЦОД,
• гибкое сочетание каналов различной скорости,
• удобство резервирования магистральных соединений,
• поддержка развитых механизмов динамической маршрутизации,
• возможность объединения нескольких физических каналов,
• отказоустойчивость основных обслуживаемых компонентов,
• удобство замены блоков питания без длительного простоя,
• эффективная организация воздушного потока в серверной стойке,
• разделение пользовательского и служебного управления,
• возможность централизованного администрирования,
• удобство масштабирования при росте сетевой нагрузки,
• пригодность для круглосуточной эксплуатации в инфраструктуре ЦОД.

Таким образом, Eltex MES5300-48 — высокопроизводительный L3-коммутатор, рассчитанный на сетевую инфраструктуру с большим количеством 10-гигабитных соединений и магистральными каналами 40/100 Гбит/с. Сочетание 48 SFP+ и шести QSFP28-портов дает возможность использовать устройство как серверный ToR-коммутатор либо как мощный уровень агрегации. Коммутационная производительность 2,16 Тбит/с, динамическая маршрутизация, стекирование, развитые QoS-механизмы и поддержка современной архитектуры сетевых фабрик позволяют применять MES5300-48 в проектах с высокими требованиями к масштабируемости и доступности.
