Трехфазное реле напряжения DigiTOP VP-380V — контроль параметров сети 380 В

DigiTOP VP-380V — трехфазное цифровое реле напряжения, предназначенное для контроля состояния электрической сети и защиты подключенного оборудования при возникновении недопустимых режимов. Прибор отслеживает напряжение каждой фазы, выявляет пропадание питания, чрезмерное повышение или снижение напряжения, а также контролирует асимметрию между фазами.

Технические характеристики

Основные параметры DigiTOP VP-380V:

• бренд — DigiTOP,
• категория — трехфазное реле контроля напряжения,
• модель — VP-380V,
• отдельный артикул — производителем не указан,
• количество контролируемых фаз — 3,
• тип сети — трехфазная с нейтральным проводником,
• измеряемое напряжение — 50–400 В,
• рабочая частота — 50 Гц,
• нижний порог отключения — 120–200 В,
• верхний порог отключения — 210–270 В,
• настраиваемая асимметрия фаз — 20–80 В,
• задержка повторного включения — 5–600 секунд,
• монтаж — на DIN-рейку,
• занимаемая ширина — 3 DIN-модуля,
• степень защиты корпуса — IP20,
• габариты — примерно 90 × 52,5 × 64 мм.

Особенности конструкции

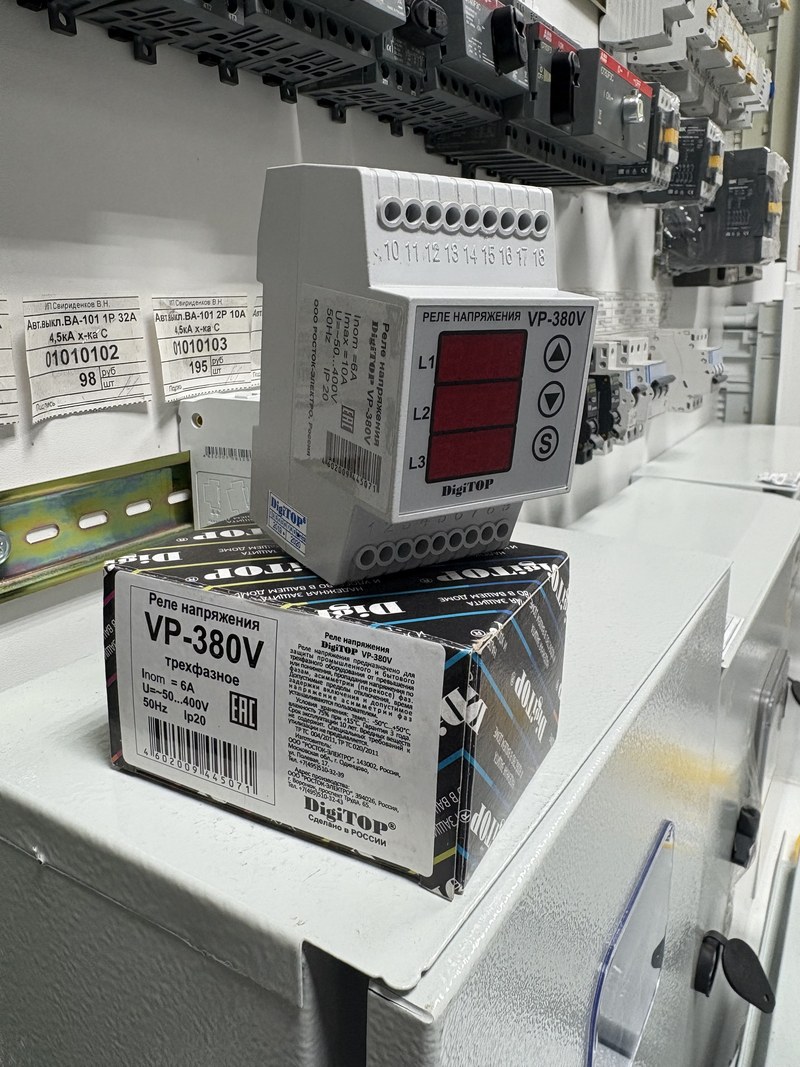

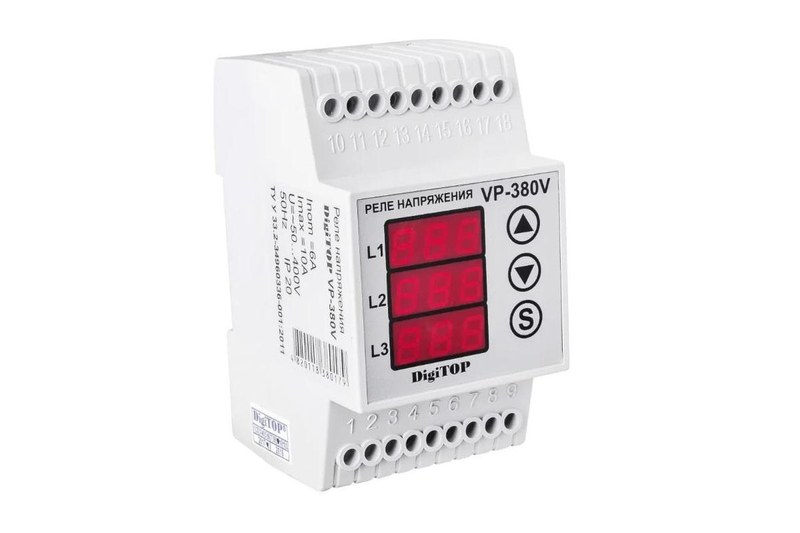

DigiTOP VP-380V выполнен в модульном корпусе для установки внутри распределительного щита. Ширина устройства соответствует трем стандартным DIN-модулям, поэтому его можно размещать рядом с автоматическими выключателями, контакторами и другой аппаратурой управления. На передней панели находятся цифровые индикаторы и органы настройки. Электроника отображает фактические значения напряжения и позволяет задавать параметры защиты без применения внешнего программатора. Отдельное внимание в конструкции уделено трехфазному контролю. Устройство анализирует не только абсолютную величину напряжения каждой линии, но и расхождение между фазами. Такая функция важна для электродвигателей и другого оборудования, чувствительного к перекосу питания.

Принцип работы

После подачи питания DigiTOP VP-380V начинает непрерывно измерять напряжение трех фаз. Полученные значения сравниваются с установленными пользователем верхними и нижними пределами. Пока все параметры соответствуют заданным условиям, выходное реле поддерживает разрешение на работу внешнего контактора. Его силовые контакты остаются замкнутыми, и трехфазная нагрузка получает питание. При повышении напряжения выше установленного максимума устройство реагирует практически мгновенно. Управляющий контакт изменяет состояние, контактор отключается, а защищаемая установка отделяется от аварийной сети. При умеренном снижении напряжения используется небольшая временная выдержка. Такой алгоритм помогает не отключать оборудование из-за кратковременных неопасных изменений. Если напряжение падает до критически низкого уровня, реакция происходит значительно быстрее.

Области применения

DigiTOP VP-380V применяется для контроля трехфазных электрических систем:

• электродвигатели,
• насосные установки,
• компрессорное оборудование,
• вентиляционные системы,
• станочное оборудование,
• промышленные производственные линии,
• трехфазные котельные установки,
• холодильные системы,
• шкафы промышленной автоматики,
• распределительные щиты коммерческих зданий,
• электроснабжение частных домов с трехфазным вводом,
• системы с чувствительными к перекосу фаз потребителями,
• установки, требующие контроля последовательности фаз,
• защита оборудования через внешний силовой контактор.

Компания «Олниса» осуществляет поставку трехфазных реле напряжения DigiTOP VP-380V для распределительных систем и промышленной автоматики. При подготовке заказа доступны технические консультации по диапазонам контроля, схеме подключения, параметрам внешнего контактора и особенностям применения устройства в трехфазной сети. Компания оперативно обрабатывает заявки и организует доставку продукции по всей стране.

Преимущества

Практические достоинства DigiTOP VP-380V:

• одновременный контроль всех трех фаз,
• защита оборудования от опасных сетевых отклонений,
• контроль фазной асимметрии,
• возможность отслеживания последовательности фаз,
• гибкая настройка порогов срабатывания,
• регулируемая задержка повторного запуска,
• наглядное цифровое отображение параметров сети,
• простая интеграция с внешним контактором,
• компактное размещение в распределительном щите,
• удобство настройки без дополнительного оборудования,
• пригодность для бытовых и промышленных трехфазных систем,
• автоматическая работа после первоначального программирования,
• минимальная потребность в постоянном вмешательстве оператора,
• практичность при модернизации существующей системы защиты.

Таким образом, DigiTOP VP-380V — трехфазное цифровое реле, которое контролирует напряжение, асимметрию и состояние фаз в сети 380 В. Пользователь может самостоятельно установить нижний и верхний пределы, допустимый перекос, задержку повторного включения и режим контроля последовательности фаз. При аварии устройство формирует команду на отключение, а совместно с внешним контактором обеспечивает разрыв силовой цепи трехфазного потребителя. Такая архитектура позволяет применять VP-380V для защиты двигателей, насосов, компрессоров, промышленной автоматики и другого оборудования, чувствительного к качеству электроснабжения.
